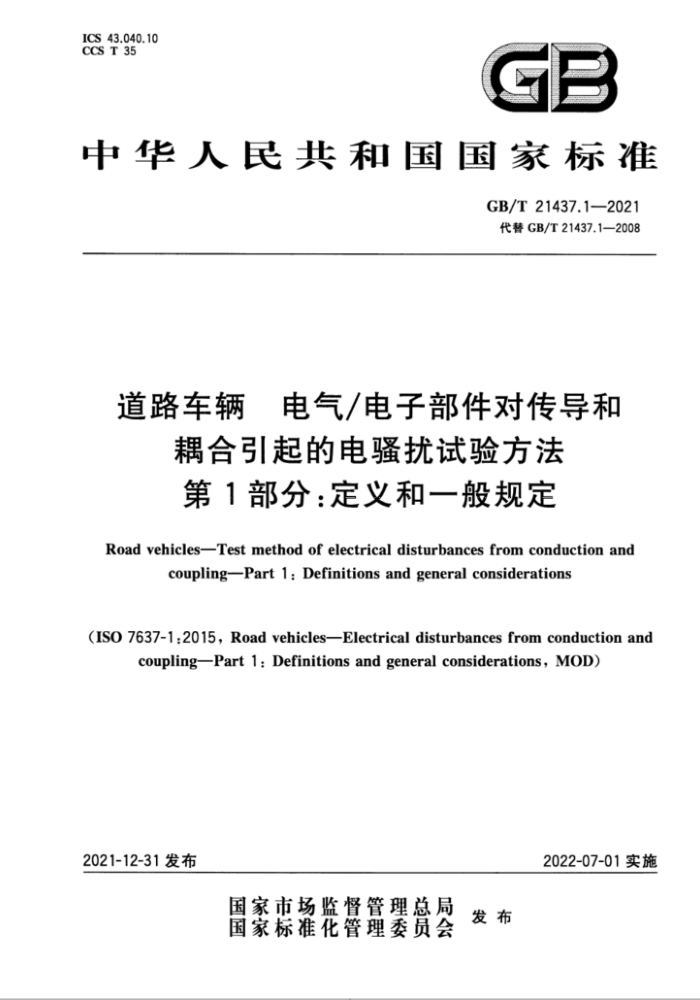

ICS 43.040.10 CCS T 35
中华人民共和国国家标准
GB/T 21437.1—2021 代替GB/T21437.1——2008
道路车辆 电气/电子部件对传导和耦合引起的电骚扰试验方法第1部分：定义和一般规定
Road vehicles—Test method of electrical disturbances from conduction and coupling—Part 1:Definitions and general considerations
(ISO 7637-1:2015,Road vehicles—Electrical disturbances from conduction and coupling—Part 1:Definitions and general considerations,MOD)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 21437.1—2021
道路车辆 电气/电子部件对传导和耦合引起的电骚扰试验方法第1部分：定义和一般规定
1 范围
本文件规定了电气/电子部件电瞬态传导发射和抗扰性试验的试验条件、功能特性状态分类等。本文件适用于M、N、O、L类车辆用电气/电子部件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 29259 道路车辆 电磁兼容术语
GB/T33014.1——2016 道路车辆 电气/电子部件对窄带辐射电磁能的抗扰性试验方法 第1部分：一般规定（ISO 11452-1：2005，MOD）
3 术语和定义
GB/T29259界定的以及下列术语和定义适用于本文件。3.1
容性耦合钳 capacitive coupling clamp；CCC
将快速瞬态试验脉冲容性耦合到受试信号线，而无需与被测装置的电路端子或其他任何部分进行电连接的专用夹具。3.2
（性能）降低 degradation（of performance）
装置、设备或系统的工作性能与正常性能的非期望偏离。注：“降低”一词可用于暂时失效或永久失效。3.3
直接容性耦合 direct capacitive coupling；DCC
使用分立的、无极性的电容器将快速和慢速瞬态试验脉冲耦合到被测装置信号线的方法。3.4
电磁敏感度 electromagnetic susceptibility
在有电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。注：敏感度高，抗扰度低。3.5
感性耦合钳 inductive coupling clamp；ICC
将慢速瞬态试验脉冲耦合到受试信号线，而无需与被测装置的电路端子或其他任何部分进行电连接的大电流注入所用的探头。
GB/T 21437.1—2021
4 GB/T 21437总体描述
GB/T21437关注的是道路车辆以及挂车中的电瞬态骚扰问题，涉及瞬态发射、沿线缆的电瞬态传导以及电气/电子部件对电瞬态的潜在敏感度。
GB/T 21437的各部分给出了由传导和耦合引起的电气/电子部件电骚扰的试验方法和程序、试验仪器和限值，为车辆制造商和零部件供应商之间提供标准规范。
整车的抗扰性试验通常由车辆制造商进行。试验室试验方法用于电气/电子部件的研究开发和质量控制过程。
GB/T21437的各部分中的试验均为"台架试验"。台架试验方法中有些需要使用人工网络，为的是不同试验室结果之间具有可比性。这些试验结果可指导部件和系统开发，方便解决生产阶段的问题。
保护部件和系统免受潜在的骚扰，是整车确认的基础。需了解试验室电气/电子部件试验与实车试验的相关性。
用试验脉冲发生器进行台架试验，可评价部件对电源线或数据线瞬态的抗扰性。GB/T21437的各部分中给出的方法还不能涵盖车辆中产生的所有瞬态形式，不同部分中描述的试验脉冲只是典型脉冲的特性。
某些部件对电骚扰的一些特性如脉冲重复率、脉宽以及相对其他信号的时间特别敏感。GB/T21437不可能适用于所有的情况。对于特殊的潜在敏感设备，设计人员有必要通过对其设计和功能的深层了解来预先考虑合适的试验条件。
被测装置（DUT）应进行 GB/T 21437相关部分中规定的适用于该部件的试验，对于需要复现DUT的使用和安装位置的试验，需写人试验计划，以便对潜在的敏感部件和系统进行优化设计。
GB/T21437相关部分中试验方法的主要特性见表1。
本文件的使用者需规定不同瞬态的试验严酷等级，功能特性状态分类（FPSC）见附录A。
表1 GB/T21437相关部分中试验方法的主要特性
GB/T 21437 相关部分
适用性
耦合对象
试验严酷等级的参数和单位
备注
GB/T 21437.2
瞬态传导发射瞬态传导抗扰性
12V和24V 电源线
脉冲特性抗扰电压（V）、时间（s）发射电压（V）
GB/T 21437.3
瞬态抗扰性
信号线/控制线
抗扰电压（V）、时间（s）脉冲特性
根据施加的是慢速或快速瞬态，在这些方法（CCC，DCC，ICC）中确定合适的试验方法
5 一般试验条件5.1 总则
如无特别规定，下列试验条件适用于GB/T21437的所有部分：——试验温度；————供电电压。
如无特别规定，所用参数的允差如下：———持续时间和距离：±10%；
