引言 1
·模具制造技术·

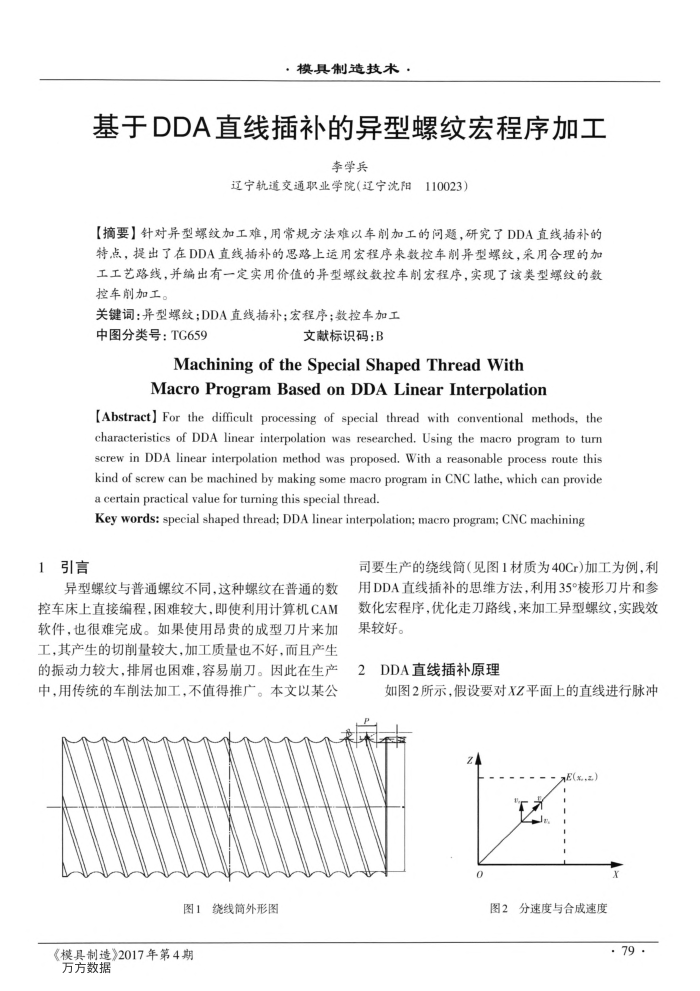

基于DDA直线插补的异型螺纹宏程序加工
李学兵
辽宁轨道交通职业学院（辽宁沈阳110023）
【摘要】针对异型螺纹加工难，用常规方法难以车削加工的间题，研究了DDA直线插补的特点，提出了在DDA直线插补的思路上运用宏程序来数控车削异型螺纹，采用合理的加工工艺路线，并编出有一定实用价值的异型螺纹数控车削宏程序，实现了该类型螺纹的数控车削加工。
关键词：异型螺纹；DDA直线插补；宏程序；数控车加工
中图分类号：TG659
文献标识码：B
Machining of the Special Shaped Thread With
MacroProgramBasedonDDALinearInterpolation
[Abstract] For the difficult processing of special thread with conventional methods, the characteristics of DDA linear interpolation was researched. Using the macro program to turn screw in DDA linear interpolation method was proposed. With a reasonable process route this kind of screw can be machined by making some macro program in CNC lathe, which can provide a certain practical value for turning this special thread.
Key words: special shaped thread; DDA linear interpolation; macro program; CNC machining
司要生产的绕线筒（见图1材质为40Cr)加工为例.利
异型螺纹与普通螺纹不同，这种螺纹在普通的数控车床上直接编程，困难较大，即使利用计算机CAM 软件，也很难完成。如果使用昂贵的成型刀片来加工，其产生的切削量较大，加工质量也不好，而且产生的振动力较大，排屑也困难，容易崩刀。因此在生产中，用传统的车削法加工，不值得推广。本文以某公
图1绕线筒外形图
《模具制造》2017年第4期万方数据
用DDA直线插补的思维方法，利用35°棱形刀片和参数化宏程序，优化走刀路线，来加工异型螺纹，实践效果较好。
DDA直线插补原理
如图2所示，假设要对XZ平面上的直线进行脉冲
Z4
E(x.c
图2分速度与合成速度
. 79.
