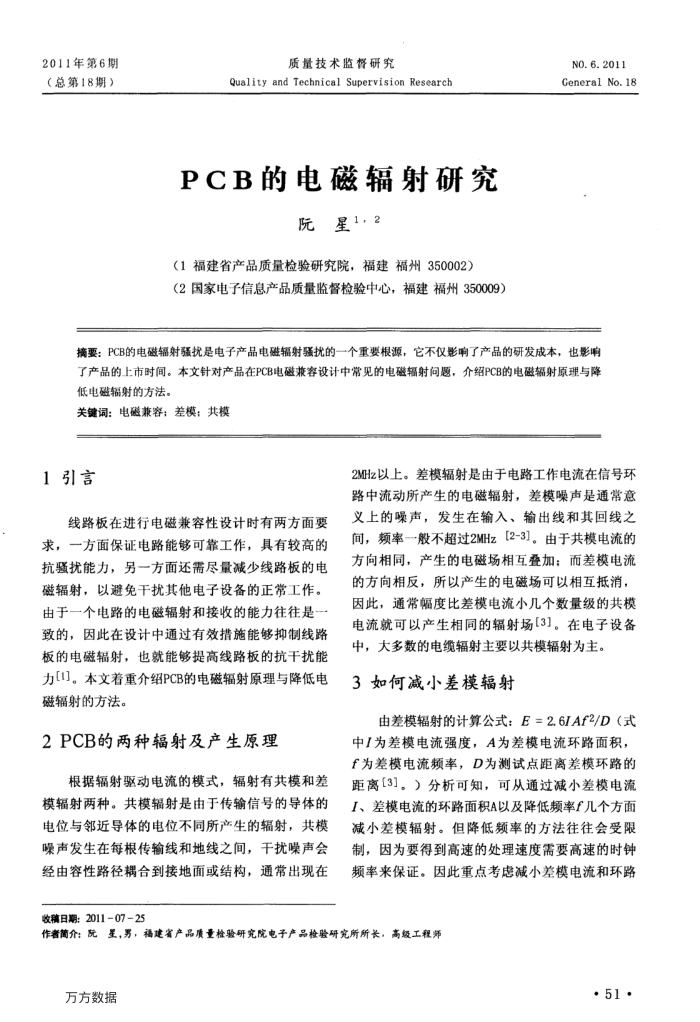

PCB的电磁辐射研究
阮星1，2
（1福建省产品质量检验研究院，福建福州350002）
（2国家电子信息产品质量监督检验中心，福建福州350009）
NO. 6. 2011 General No.18
摘要：PCB的电磁辐射骚扰是电子产品电磁辐射骚扰的一-个重要根源，它不仅影响了产品的研发成本，也影响了产品的上市时间。本文针对产品在PCB电磁兼容设计中常见的电磁辐射问题，介绍PCB的电磁辐射原理与降低电磁辐射的方法。
关键词：电磁兼容；差模；共模
1引言
线路板在进行电磁兼容性设计时有两方面要求，一方面保证电路能够可靠工作，具有较高的抗驱扰能力，另一方面还需尽量减少线路板的电磁辐射，以避免干扰其他电子设备的正常工作。由于一个电路的电磁辐射和接收的能力往往是一致的，因此在设计中通过有效措施能够抑制线路板的电磁辐射，也就能够提高线路板的抗干扰能力[1]。本文着重介绍PCB的电磁辐射原理与降低电磁辐射的方法。
2PCB的两种辐射及产生原理
根据辐射驱动电流的模式，辐射有共模和差模辐射两种。共模辐射是由于传输信号的导体的电位与邻近导体的电位不同所产生的辐射，共模噪声发生在每根传输线和地线之间，干扰噪声会经由容性路径耦合到接地面或结构，通常出现在
收稿日期：2011-0725
2MHz以上。差模辐射是由于电路工作电流在信号环路中流动所产生的电磁辐射，差模噪声是通常意义上的噪声，发生在输入、输出线和其回线之间，频率一般不超过2MHz[2-3]。由于共模电流的方向相同，产生的电磁场相互叠加：而差模电流的方向相反，所以产生的电磁场可以相互抵消，因此，通常幅度比差模电流小儿个数量级的共模电流就可以产生相同的辐射场[3]。在电子设备
中，大多数的电缆辐射主要以共模辐射为主。 3如何减小差模辐射
由差模辐射的计算公式：E=2.6IAf2/D（式中I为差模电流强度，A为差模电流环路面积， f为差模电流频率，D为测试点距离差模环路的距离【3]。）分析可知，可从通过减小差模电流 I、差模电流的环路面积A以及降低频率f几个方面减小差模辐射。但降低频率的方法往往会受限制，因为要得到高速的处理速度需要高速的时钟频率来保证。因此重点考虑减小差模电流和环路
作者介：院星，男，福建省产品质量检验研究院电子产品检验研究所所长，高级工程师
