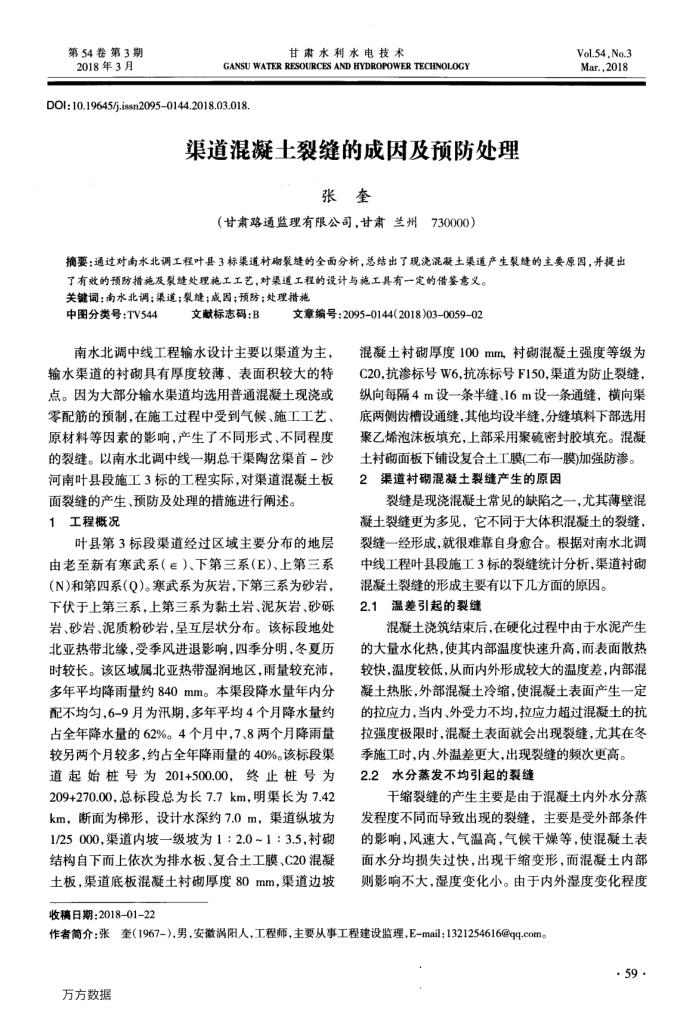

第54卷第3期 2018年3月
甘肃水利水电技术
GANSU WATER RESOURCES AND HYDROPOWER TECHNOLOGY
DOI:10.19645/j.issn20950144.2018.03.018.
渠道混凝土裂缝的成因及预防处理
张奎
（甘肃路通监理有限公司，甘肃兰州730000）
了有效的预防措施及裂缝处理施工工艺，对渠道工程的设计与施工具有一定的借鉴意义。关键词：南水北调；渠道；裂缝；成固；预防；处理措施
中图分类号：TV544
文献标志码：B
文章编号：2095-0144(2018)03-0059-02
南水北调中线工程输水设计主要以渠道为主，
输水渠道的衬具有厚度较薄、表面积较大的特点。因为大部分输水渠道均选用普通混凝土现浇或零配筋的预制，在施工过程中受到气候、施工工艺、原材料等因素的影响，产生了不同形式、不同程度的裂缝。以南水北调中线一期总干渠陶岔渠首－沙河南叶县段施工3标的工程实际，对渠道混凝土板
面裂缝的产生、预防及处理的措施进行阑述。 1工程概况
叶县第3标段渠道经过区域主要分布的地层由老至新有寒武系（e）、下第三系（E)、上第三系(N)和第四系(O)。寒武系为灰岩，下第三系为砂岩，下伏于上第三系，上第三系为黏土岩、泥灰岩、砂研岩、砂岩、泥质粉砂岩，呈互层状分布。该标段地处北亚热带北缘，受季风进退影响，四季分明，冬夏历时较长。该区域属北亚热带湿润地区，雨量较充沛，多年平均降雨量约840mm。本渠段降水量年内分配不均匀，6-9月为汛期，多年平均4个月降水量约占全年降水量的62%。4个月中，7、8两个月降雨量较另两个月较多，约占全年降雨量的40%。该标段渠道起始桩号为201+500.00，终止桩号为 209+270.00，总标段总为长7.7km，明渠长为7.42 km，断面为梯形，设计水深约7.0m，渠道纵坡为 1/25000，渠道内坡一级坡为1：2.0~1：3.5，衬磁结构自下而上依次为排水板、复合土工膜、C20混凝土板，渠道底板混凝土衬砌厚度80mm，渠道边坡
收稿日期：2018-01-22
Vol.54,No.3 Mar.,2018
混凝土衬砌厚度100mm衬砌混凝土强度等级头为 C20.抗渗标号W6.抗冻标号F150，渠道为防止裂缝，纵向每隔4m设一条半缝、16m设一条通缝，横向渠底两侧因槽设通缝，其他均设半缝，分缝填料下部选用聚乙烯泡沫板填充，上部采用聚硫密封胶填充。混凝土衬砌面板下铺设复合土工膜(二布一膜)加强防渗。 2渠道村砌混凝土裂缝产生的原因
裂缝是现浇混凝土常见的缺陷之一，尤其薄壁混
避土裂缝更为多见，它不同于大体积混凝土的裂缝裂缝一经形成，就很难靠自身愈合。根据对南水北调中线工程叶县段施工3标的裂缝统计分析，渠道衬砌
混凝土裂缝的形成主要有以下几方面的原因。 2.1温差引起的裂缝
混凝土浇筑结束后，在硬化过程中由于水泥产生
的大量水化热，使其内部温度快速升高，而表面散热较快，温度较低，从而内外形成较大的温度差，内部混凝土热胀，外部混避土冷缩，使混凝土表面产生一定的拉应力，当内、外受力不均，拉应力超过混凝土的抗拉强度极限时，混凝土表面就会出现裂缝，尤其在冬
季施工时，内、外温差更大，出现裂缝的频次更高 2.2水分蒸发不均引起的裂缝
干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致出现的裂缝，主要是受外部条件的影响，风速大，气温高，气候干燥等，使混凝土表面水分均损失过快，出现干缩变形，而混凝土内部则影响不大，湿度变化小。由于内外湿度变化程度
作者简介：张奎（1967-），男，安徽涡阳人，工程师，主要从事工程建设监理，E-mail：1321254616@qq.com。
·59·
万方数据
