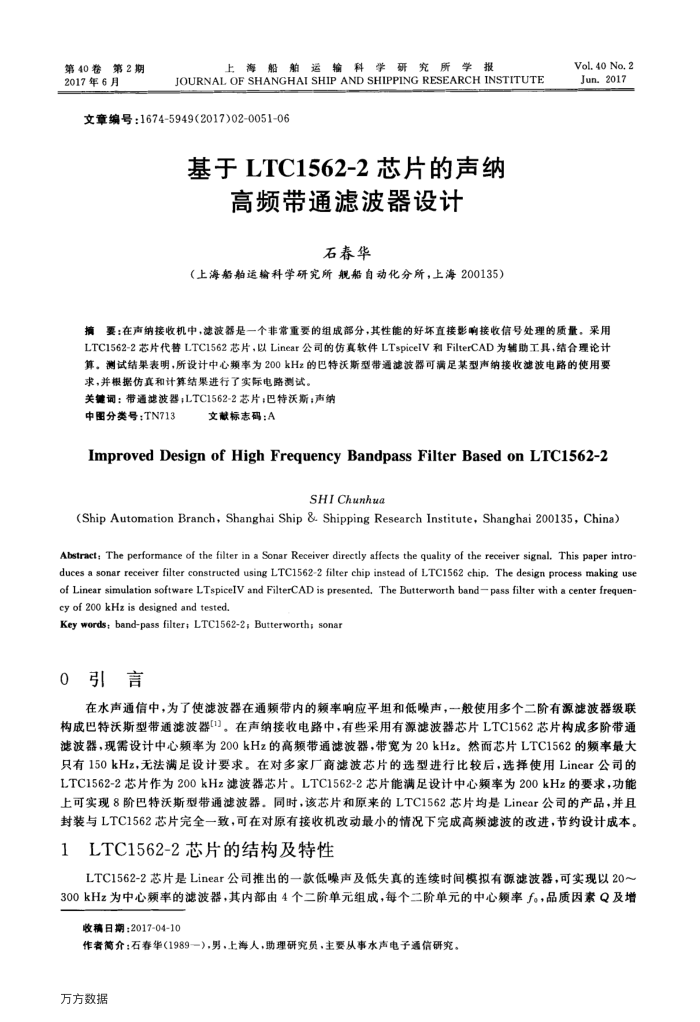

第40卷第2期 2017年6月
自运输科学研究所学报
上海船
JOURNAL OF SHANGHAI SHIP AND SHIPPING RESEARCH INSTITUTE
文章编号：1674-5949(2017)02-0051-06
基于LTC1562-2芯片的声纳
高频带通滤波器设计
石春华
（上海船舶运输科学研究所舰船自动化分所，上海200135）
Vol.40 No,2 Jun.2017
摘要：在声纳接收机中，滤波器是一个非常重要的组成部分，其性能的好坏直接影响接收信号处理的质量，采用 LTC1562-2芯片代替LTC1562芯片，以Linear公司的仿真软件LTspiceIV和FilterCAD为辅助工具，结合理论计算。测试结果表明，所设计中心频率为200kHz的巴特沃斯型带通滤波器可满足某型声纳接收滤波电路的使用要求，并根据仿真和计算结果进行了实际电路测试。
关键调：带通滤波器；LTC1562-2芯片；巴特沃斯；声纳
中图分类号：TN713
文献标志码：A
ImprovedDesignofHighFrequencyBandpassFilterBasedonLTC1562-2
SHIChunhua
(Ship AutomationBranch,Shanghai Ship &.Shipping Research Institute,Shanghai 200135,China)
Abstract; The performance of the filter in a Sonar Receiver directly affects the quality of the receiver signal, This paper intro duces a sonar receiver filter constructed using LTC1562-2 filter chip instead of LTC1562 chip. The design process making use of Linear simulation software LTspicelV and FilterCAD is presented, The Butterworth bandpass filter with a center frequen cy of 200 kHz is designed and tested.
Key words; band-pass filter; LTC1562-2; Butterworth; sonar 0引言
在水声通信中，为了使滤波器在通频带内的频率响应平坦和低噪声，一般使用多个二阶有源滤波器级联构成巴特沃斯型带通滤波器{1)。在声纳接收电路中，有些采用有源滤波器芯片LTC1562芯片构成多阶带通滤波器，现需设计中心频率为200kHz的高频带通滤波器，带宽为20kHz。然而芯片LTC1562的频率最大只有150kHz，无法满足设计要求。在对多家厂商滤波芯片的选型进行比较后，选择使用Linear公司的 LTC1562-2芯片作为200kHz滤波器芯片。LTC1562-2芯片能满足设计中心频率为200kHz的要求，功能上可实现8阶巴特沃斯型带通滤波器。同时，该芯片和原来的LTC1562芯片均是Linear公司的产品，并且
LTC1562-2芯片的结构及特性
LTC1562-2芯片是Linear公司推出的一款低噪声及低失真的连续时间模拟有源滤波器，可实现以20～ 300kHz为中心额率的滤波器，其内部由4个二阶单元组成，每个二阶单元的中心额率f。，品质因索Q及增
收稿日期：2017-04-10
作者简介：石春华1989一），男，上海人，助理研究员，主要从事水声电子通信研究。万方数据
