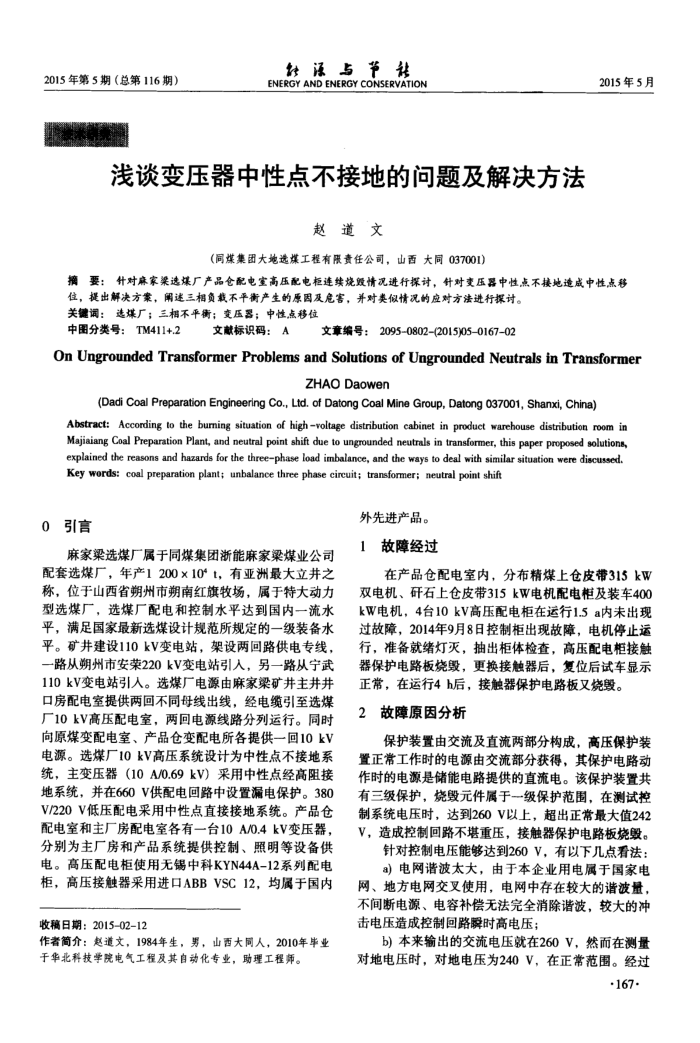

浅谈变压器中性点不接地的问题及解决方法
赵道文
（同煤集团大地选煤工程有限责任公司，山西大同037001)
2015年5月
摘要：针对麻家选煤厂产品仑配电室高压配电柜连续烧段情况进行探讨，针对变压器中性点不接地造成中性点移
位，提出解决方案，阐述三相负载不平衡产生的原因及危害，并对类似情况的应对方法进行探讨。关键调：选煤厂；三相不平街；变压器；中性点移位
中图分类号：TM411+.2
文献标识码：A
文章编号：2095-0802-(2015)05016702
On Ungrounded Transformer Problems and Solutions of Ungrounded Neutrals in Transformer
ZHAODaowen
(Dadi Coal Preparation Engineering Co., Ltd. of Datong Coal Mine Group, Datong 037oo1, Shanxi, China)
Abstract:According to the buming situation of high voltage distribution cabinet in product warehouse distribution room in Majiaiang Coal Preparation Plant, and neutral point shift due to ungrounded neutrals in transformer, this paper proposed solutions, explained the reasons and hazards for the threephase load imbalanoe, and the wsys to deal with similar situation were discussed Key words: coal preparation plant; unbalance three phase circuit; transformer; neutral point shift
0引言
麻家梁选煤厂属于同煤集团浙能麻家梁煤业公司配套选煤厂，年产1200×10°t，有亚洲最大立井之称，位于山西省朔州市朔南红旗牧场，属于特大动力型选煤厂，选煤厂配电和控制水平达到国内一流水平，满足国家最新选煤设计规范所规定的一级装备水平。矿井建设110kV变电站，架设两回路供电专线，一路从朔州市安荣220kV变电站引人，另一路从宁武 110kV变电站引人。选煤厂电源由麻家梁矿井主井井口房配电室提供两回不同母线出线，经电缆引至选煤厂10kV高压配电室，两回电源线路分列运行。同时向原煤变配电室、产品仓变配电所各提供一回10kV 电源。选煤厂10kV高压系统设计为中性点不接地系统，主变压器（10A/0.69kV）采用中性点经高阻接地系统，并在660V供配电回路中设置漏电保护。380 V/220V低压配电采用中性点直接接地系统。产品仓配电室和主厂房配电室各有一台10A/0.4kV变压器，分别为主厂房和产品系统提供控制、照明等设备供电。高压配电柜使用无锡中科KYN44A-12系列配电柜，高压接触器采用进口ABBVSC12，均属于国内
收稿日期：2015-02-12
作者简介：赵道文，1984年生，男，山西大同人，2010年毕业于华北科技学院电气工程及其自动化专业，助理工程师。
外先进产品。
故障经过 1
在产品仓配电室内，分布精煤上仓皮带315kW 双电机、研石上仓皮带315kW电机配电柜及装车400 kW电机，4台10kV高压配电柜在运行1.5a内未出现过故障，2014年9月8日控制柜出现故障，电机停止运行，准备就绪灯灭，抽出柜体检查，高压配电柜接触器保护电路板烧毁，更换接触器后，复位后试车显示
正常，在运行4h后，接触器保护电路板又烧毁。故障原因分析
保护装置由交流及直流两部分构成，高压保护装置正常工作时的电源由交流部分获得，其保护电路动作时的电源是储能电路提供的直流电。该保护装置共有三级保护，烧毁元件属于一级保护范围，在测试控制系统电压时，达到260V以上，超出正常最大值242 V，造成控制回路不堪重压，接触器保护电路板烧毁。
针对控制电压能够达到260V，有以下几点看法： a）电网谐波太大，由于本企业用电属于国家电
网、地方电网交叉使用，电网中存在较大的谐波量，不间断电源、电容补偿无法完全消除谐波，较大的冲击电压造成控制回路瞬时高电压；
b)本来输出的交流电压就在260V，然而在测量对地电压时，对地电压为240V，在正常范围。经过
