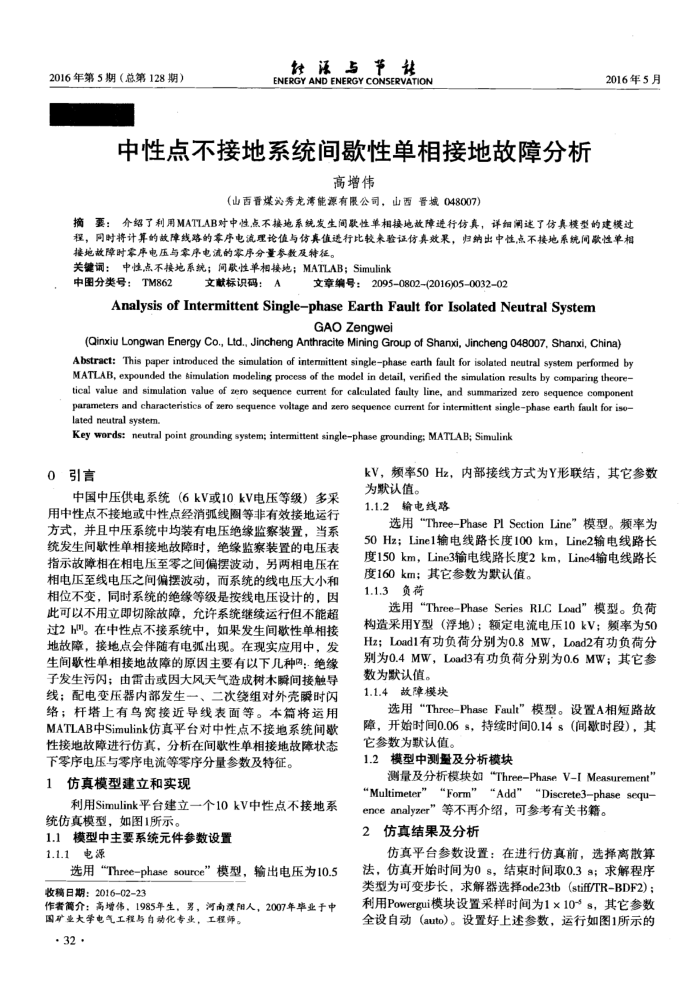

中性点不接地系统间歇性单相接地故障分析
高增伟
(山百晋煤必秀龙湾能源有限公司，山西晋城048007)
2016年5月
摘要：介绍了利用MATLAB对中性点不接地系统发生阔歇性单相接地放障进行仿真，详细闹述了仿真模型的建模过程，同时将计算的故障线露的本序电流理论值与仿真值遗行比较来验证仿具效果，归纳出中性点不接地系统间歌性单相接地故障时零序电压与家序电流的零序分量参数及特征。
关键调：中性点不接地系统；间跃性单相接地；MATLAB；Simulink
中图分类号：TM862
文献标识码：A
文章编号：20950802-(2016)05-003202
Analysis of IntermittentSingle-phaseEarthFaultforIsolatedNeutral System
GAO Zengwei
(Qinxiu Longwan Energy Co., Ltd., Jincheng Anthracite Mining Group of Shanxi, Jincheng 048007, Shanxi, China) Abstract: This paper introduced the simulation of intermittent singlephase earth fault for isolated neutral system performed by MATLAB, expounded the simulation modeling process of the model in detail, verified the simulation results by comparing theore-tical value and simulation value of zero sequence current for calculated faulty line, and summarized zero sequence
component
parameters and characteristics of zero sequence voltage and zero sequence current for intermittent singlephase earth fault for iso lated neutral system.
Key words: neutral point grounding system; intemittent singlephase grounding; MATLAB; Simulink
0引言
中国中压供电系统（6kV或10kV电压等级）多采用中性点不接地或中性点经消弧线圈等非有效接地运行方式，并且中压系统中均装有电压绝缘监察装置，当系统发生间歇性单相接地故障时，绝缘监察装置的电压表指示故障相在相电压至零之间偏摆波动，另两相电压在相电压至线电压之间偏摆波动，而系统的线电压大小和相位不变，同时系统的绝缘等级是按线电压设计的，因此可以不用立即切除故障，允许系统继续运行但不能超过2。在中性点不接系统中，如果发生间歌性单相接地故障，接地点会伴随有电弧出现。在现实应用中，发生间歌性单相接地故障的原因主要有以下几种因绝缘子发生污闪；由雷击或因大风天气造成树木瞬间接触导线；配电变压器内部发生一、二次绕组对外壳暖时闪络；杆塔上有窝接近导线表面等。本篇将运用 MATLAB中Simulink仿真平台对中性点不接地系统间歇性接地故障进行仿真，分析在间歇性单相接地故障状态
下零序电压与零序电流等零序分量参数及特征。 1仿真模型建立和实现
利用Simulink平台建立一个10kV中性点不接地系统仿真模型，如图1所示。
1.1模型中主要系统元件参数设置 1.1.1电源
选用“Three-phasesource”模型，输出电压为10.5 收稿日期：2016-0223
作者简介：高增伟，1985年生，男，河南漠阳人，2007年毕业于中
国矿业大学电气工程与自动化专业，工程师。·32·
kV，频率50Hz，内部接线方式为Y形联结，其它参数为默认值。
1.1.2输电线路
选用"Three-Phase PISection Line”模型。频率为 50Hz；Line1输电线路长度100km，Line2输电线路长度150km，Line3输电线路长度2km，Line4输电线路长
度160km；其它参数为默认值。 1.1.3负荷
选用"Three-Phase Series RLC Load”模型。负荷构造采用Y型（浮地）；额定电流电压10kV；额率为50 Hz；Load1有功负荷分别为0.8MW，Load2有功负荷分别为0.4MW，Load3有功负荷分别为0.6MW；其它参数为默认值。
1.1.4故障模块
选用“Three-PhaseFault"模型。设置A相短路故障，开始时间0.06s，持续时间0.14s（间歇时段），其它参数为默认值。
模型中测量及分析模块 1.2
测量及分析模块如"Three-PhaseV-IMeasurement" enceanalyzer”等不再介绍，可参考有关书籍。
仿真结果及分析 2
仿真平台参数设置：在进行仿真前，选择离散算法，仿真开始时间为0s，结束时间取0.3§；求解程序类型为可变步长，求解器选择ode23tb(stiff/TR-BDF2)；利用Powergui模块设置采样时间为1×10-s，其它参数全设自动（auto）。设置好上述参数，运行如图1所示的
