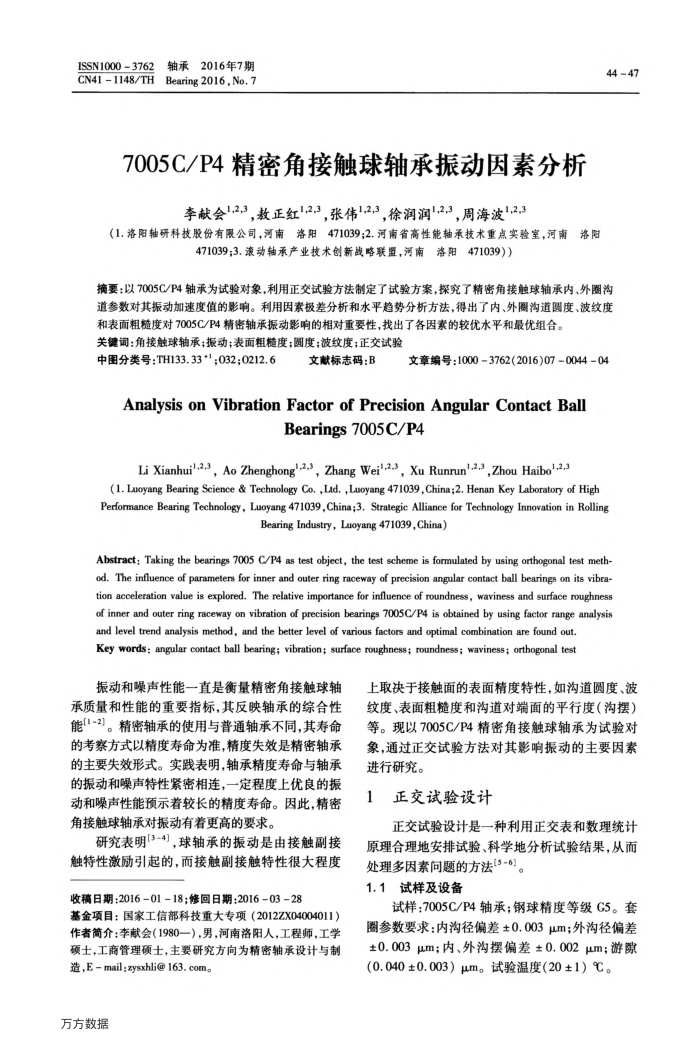

ISSN1000 3762 CN41 1148/TH
轴承
2016年7期
Bearing 2016,No.7
7005C/P4精密角接触球轴承振动因素分析
李献会1,2,3，教正红",2,3，张伟1,2,3，徐润润",2,3，周海波",2,3
（1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阳
471039;3.滚动轴承产业技术创新战略联置，河南落阳471039)）
44 47
摘要：以7005C/P4轴承为试验对象，利用正交试验方法制定了试验方案，探究了精密角接触球轴承内、外圈沟道参数对其振动加速度值的影响。利用因素极差分析和水平趋势分析方法，得出了内、外圈沟道圆度、波纹度
和表面粗糙度对7005C/P4精密轴承振动影响的相对重要性，找出了各因素的较优水平和最优组合。关键词：角接触球轴承；振动；表面粗糙度；圆度；波纹度；正交试验
中图分类号：TH133.33*;032;0212.6
文献标志码：B
文章编号：10003762(2016)07004404
AnalysisonVibrationFactorofPrecisionAngularContactBall
Bearings7005C/P4
Li Xianhui'.23, Ao Zhenghong'-2,3, Zhang Wei',2,3, Xu Runrun',2,3,Zhou Haibo',2,3
(1. Luoyang Bearing Science & Technology Co. ,Lad. ,Luoyang 471039, China;2. Henan Key Laboratory of High Performance Bearing Technology, Luoyang 471039,China;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry, Luoyang 471039, China)
Abstract: Taking the bearings 7005 C/P4 as test object, the test scheme is formulated by using orthogonal test meth-od. The influence of parameters for inner and outer ring raceway of precision angular contact ball bearings on its vibra-tion acceleration value is explored. The relative importance for influence of roundness, waviness and surface roughness siskeue oey usn q pae s d/soo sea uosaard jo togeq eaoer ao pue au o
and level trend analysis method, and the better level of various factors and optimal combination are found out. Key words: angular contact ball bearing; vibration; surface roughness; roundness; waviness; orthogonal test
振动和噪声性能一直是衡量精密角接触球轴承质量和性能的重要指标，其反映轴承的综合性能[1-2)。精密轴承的使用与普通轴承不同，其寿命的考察方式以精度寿命为准，精度失效是精密轴承的主要失效形式。实践表明，轴承精度寿命与轴承的振动和噪声特性紧密相连，一定程度上优良的振动和噪声性能预示着较长的精度寿命。因此，精密角接触球轴承对振动有着更高的要求。
研究表明[3-4],球轴承的振动是由接触副接触特性激励引起的，而接触副接触特性很大程度收稿日期：2016-01-18；修回日期：2016-03-28
基金项目：国家工信部科技重大专项（2012ZX04004011）作者简介：李献会（1980一），男，河南洛阳人，工程师，工学硕士，工商管理硕士，主要研究方向为精密轴承设计与制
造，Email:zysxhli@163.com。万方数据
上取决于接触面的表面精度特性，如沟道圆度、波纹度、表面粗糙度和沟道对端面的平行度（沟摆）等。现以7005C/P4精密角接触球轴承为试验对象，通过正交试验方法对其影响振动的主要因素进行研究。
1
正交试验设计
正交试验设计是一种利用正交表和数理统计
原理合理地安排试验、科学地分析试验结果，从而
处理多因素间题的方法[5-6]。 1.1试样及设备
试样：7005C/P4轴承；钢球精度等级G5。套圈参数要求：内沟径偏差±0.003μm；外沟径偏差 ±0.003μm；内、外沟摆偏差±0.002μm；游隙（0.040±0.003）μm。试验温度（20±1）℃。
