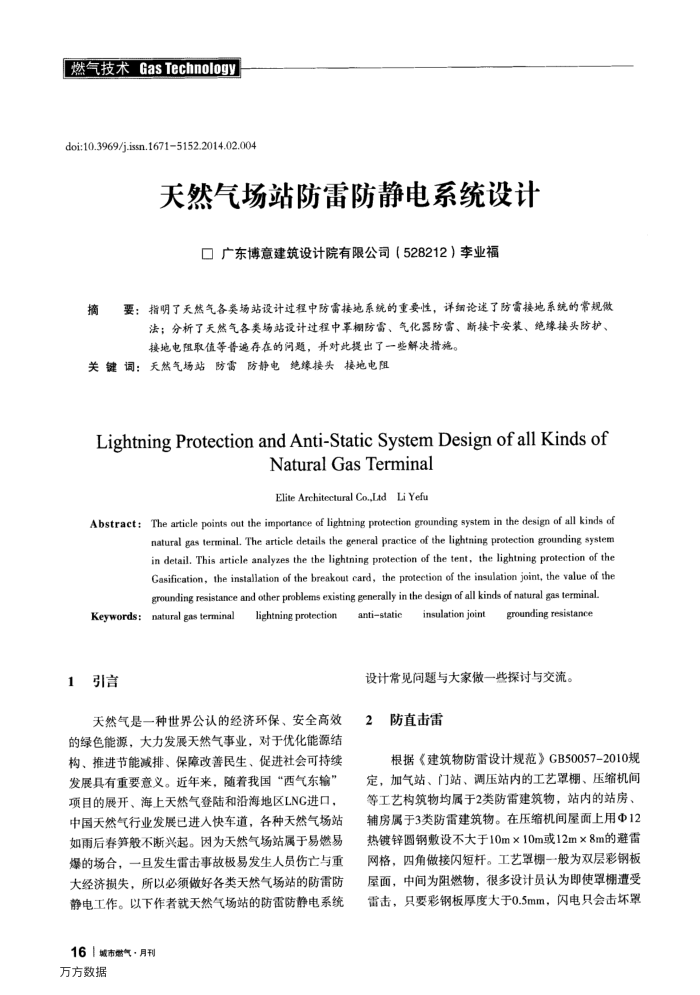

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2014.02.004
天然气场站防雷防静电系统设计
口广东博意建筑设计院有限公司（528212）李业福
摘要：指明了天然气各类场站设计过程中防雷接地系统的重要性，详细论述了防雷接地系统的常规做
法：分析了天然气各类场站设计过程中军棚防雷、气化器防雷、断接卡安装、绝缘接头防护、接地电阻取值等普遍存在的问题，并对此提出了一费解决措施。
关键词：天然气场站防雷防静电绝缘接头接地电阻
LightningProtectionandAnti-StaticSystemDesignofallKindsof
NaturalGasTerminal Elite Architectural Co.,Lad Li Yefu
Abstract:The article points out the importance of lightning protection grounding system in the design of all kinds of
natural gas terminal. The article details the general practice of the lightning protection grounding system in detail. This article analyzes the the lightning protection of the tent, the lightning protection of the Gasification, the installation of the breakout card, the protection of the insulation joint, the value of the grounding resistance and other problens existing generally inthe designof allkinds of natural gas terminal
Keywords:natural gas terminal 1引信言
lightning protection
天然气是一种世界公认的经济环保、安全高效的绿色能源，大力发展天然气事业，对于优化能源结构、推进节能减排、保障改善民生、促进社会可持续发展具有重要意义。近年来，随着我国“西气东输” 项目的展开、海上天然气登陆和沿海地区LNG进口，中国天然气行业发展已进入快车道，各种天然气场站如雨后券笋般不断兴起。因为天然气场站属于易燃易爆的场合，一且发生雷击事故极易发生人员伤亡与重
antistatic
insulation joint
grounding resistance
设计常见问题与大家做一些探讨与交流。
2
防直击雷
根据《建筑物防雷设计规范》GB50057-2010规
定，加气站、门站、调压站内的工艺罩棚、压缩机间等工艺构筑物均属于2类防雷建筑物，站内的站房、辅房属于3类防雷建筑物。在压缩机间屋面上用Φ12 热镀锌圆钢敷设不大于10m×10m或12m×8m的避雷网格，四角做接闪短杆。工艺罩棚一般为双层彩钢板
大经济损失，所以必须做好各类天然气场站的防雷防静电工作。以下作者就天然气场站的防雷防静电系统
161城市燃气·月刊万方数据
屋面，中间为阻燃物，很多设计员认为即使罩棚遭受雷击，只要彩钢板厚度大于0.5mm，闪电只会击坏罩
