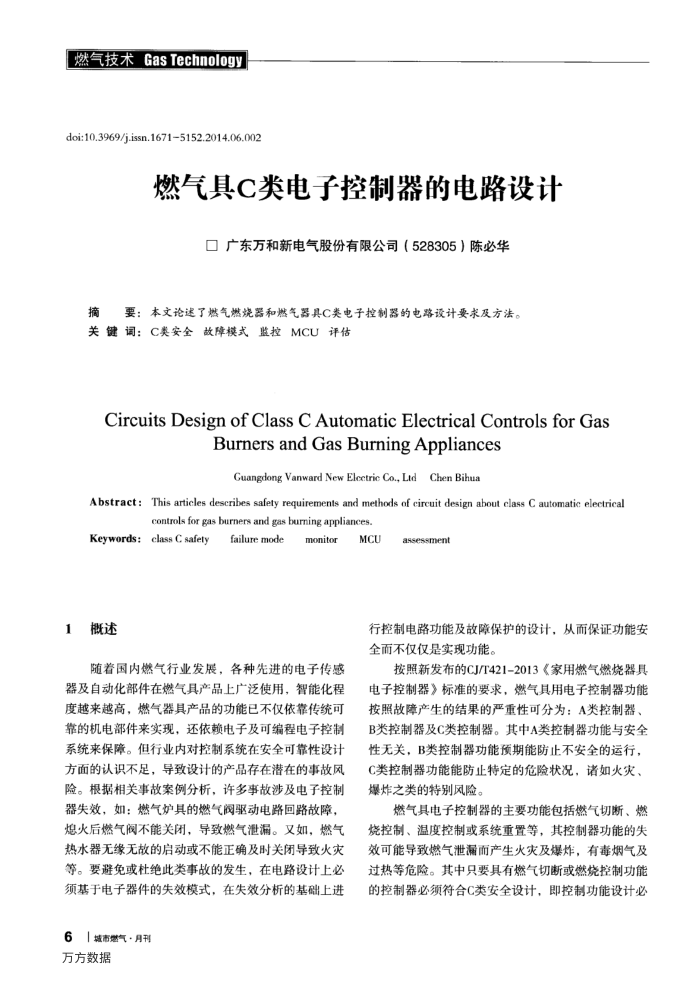

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2014.06.002
燃气具C类电子控制器的电路设计
口广东万和新电气股份有限公司（528305）陈必华
摘要：本文论述了燃气燃烧器和燃气器具C类电子控制器的电路设计要求及方法。关键词：C类安全故障模式监拉控MCU评估
CircuitsDesignofClassCAutomaticElectricalControlsforGas
BurnersandGasBurningAppliances Guangdong Vanward New Elcetric Co., LtdChen Bihua
Abstract :This articles describes safety requirements and methods of circuit design about class C automatic electrical
controls for gas burmers and gas burming appliances.
Keywords:class C safety
概述 1
failure mode
monitor
随着国内燃气行业发展，各种先进的电子传感器及自动化部件在燃气具产品上广泛使用，智能化程度越来越高，燃气器具产品的功能已不仅依靠传统可靠的机电部件来实现，还依赖电子及可编程电子控制系统来保障。但行业内对控制系统在安全可靠性设计方面的认识不足，导致设计的产品存在潜在的事故风险。根据相关事故案例分析，许多事故涉及电子控制器失效，如：燃气炉具的燃气阅驱动电路回路故障，熄火后燃气阀不能关闭，导致燃气泄漏。又如，燃气热水器无缘无故的启动或不能正确及时关闭导致火灾等。要避免或杜绝此类事故的发生，在电路设计上必须基于电子器件的失效模式，在失效分析的基础上进
6「城市燃气·月刊万方数据
MCU
assessment
行控制电路功能及故障保护的设计，从而保证功能安全而不仅仅是实现功能
按照新发布的CJ/T421-2013《家用燃气燃烧器具电子控制器》标准的要求，燃气具用电子控制器功能按照故障产生的结果的严重性可分为：A类控制器、 B类控制器及C类控制器。其中A类控制器功能与安全性无关，B类控制器功能预期能防止不安全的运行， C类控制器功能能防止特定的危险状况，诸如火灾、爆炸之类的特别风险。
燃气具电子控制器的主要功能包括燃气切断、燃烧控制、温度控制或系统重置等，其控制器功能的失效可能导致燃气泄漏而产生火灾及爆炸，有毒烟气及过热等危险。其中只要具有燃气切断或燃然烧控制功能的控制器必须符合C类安全设计，即控制功能设计必
