霍小亮等·微流遥调技术在城市燃气调压站中的应用
微流遥调技术在城市燃气调压站中的应用
口山西燃气产业集团有限公司（030009）霍小亮口深圳燃气集团股份有限公司（518055）卓凡陈
摘
要：介绍了微流邀调系统的工作原理、功能特点，并与其他逸调系统进行了对比，结果表明微流遥调
系统在燃气调压站中应用具有很好的远程调压性能，给城市燃气调度管理带来极大的方便。
关键词：微流遥调CS邀调系统SCADA系统调压站
1概述
燃气调压站是城市燃气输配系统的重要组成部分，燃气调压站的运行是否正常直接影响到城市燃气的安全稳定运行!。目前，某城市运行的燃气管网包括设计压力为1.6MPa的次高压和0.2MPa的中压管网，燃气调压站主要包括门站2座、次高压-中压调压站19 座。从运行情况来看，由于下游用户数量发展快速以及用户用气量波动性较大，容易出现用气高峰时段超出设计流量和用气低峰时段影响流量计计量等问题，需要工作人员经常调整调压器出口压力。这不仅增加了人员的工作量和人力成本，而且在应急情况下，人员不能及时到达存在很大的安全隐患。再之，随着城市燃气管网的大规模发展，人工操控调压站也不利于输配管网优化运行。
为了更好的优化城市燃气调度管理，该城市燃气
集团在国内率先采用微流遥调技术应用于城市燃气次高压-中压调压站。本文主要从微流遥调系统的功能特点、应用效果等方面进行分析和介绍，为城市燃气
行业现代化调度管理提供一定技术经验。 2微流遥调系统
微流遥调系统是由调度中心SCADA调压子系统、万方数据
PLC站控调压系统和现场调压控制系统3部分组成，操作人员可以在上述3系统上对遥调系统进行操作。 2.1工作原理
微流遥调系统主要包括微流阀、P&I控制器、 PLC、SCADA遥调界面和上、下限导阀等设备。该系统应用了机械式的比例-积分控制器（简称P&I控制器），其自带自动调节功能控制微流阀开关，从而控制工作调压器的出口压力（如图1）。
P+1控制器
免微流
上限导阀
下限导阀工作调压器
15psi 道
调度中心控制指金
位于假表间用之
5网4-20mA编出信号
20psig 燃气
← 出口压力

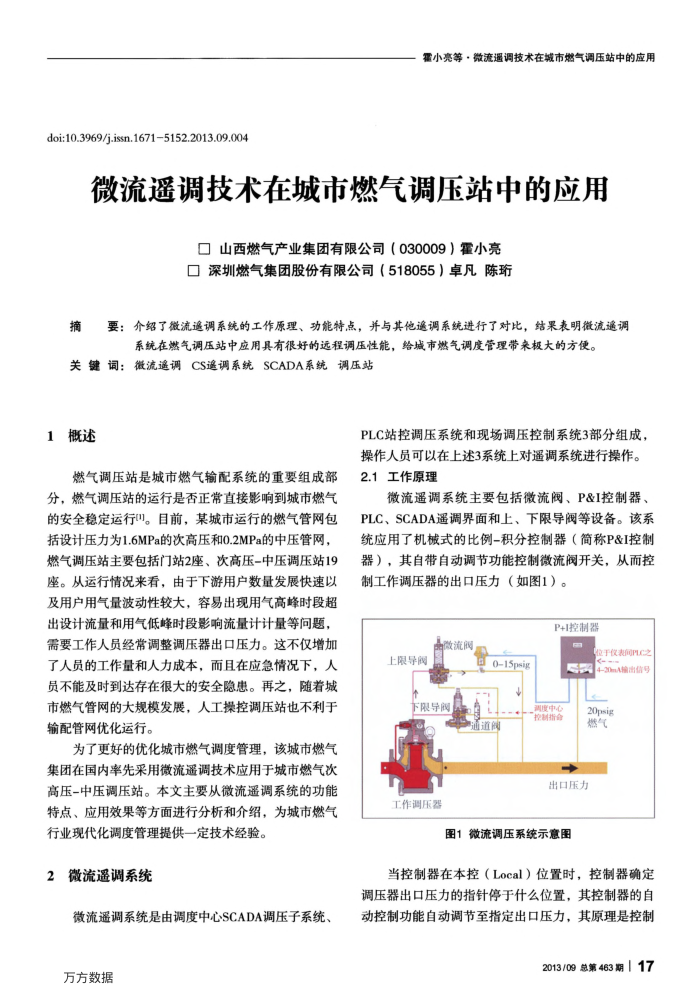

图1微流调压系统示意图
当控制器在本控（Local）位置时，控制器确定调压器出口压力的指针停于什么位置，其控制器的自动控制功能自动调节至指定出口压力，其原理是控制
