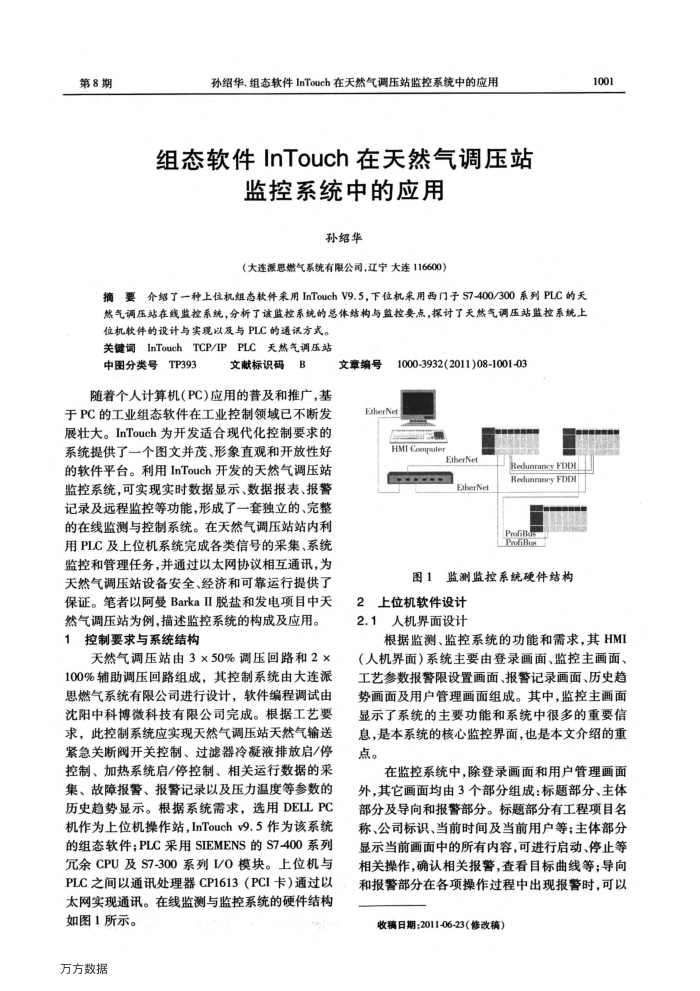

孙绍华.组态软件InTouch在天然气调压站监控系统中的应用
组态软件InTouch在天然气调压站
监控系统中的应用
孙绍华
（大连派思燃气系统有限公司，辽宁大连116600）
摘要介绍了一种上位机组态软件采用InTouchV9.5，下位机采用西门子S7-400/300系列PLC的天然气调压站在线监控系统，分析了该监控系统的总体结构与监控要点，探讨了天然气调压站监控系统上
位机软件的设计与实现以及与PLC的通讯方式。关键词InTouchTCP/IPPLC天然气调压站
中图分类号TP393
文献标识码B
随着个人计算机(PC)应用的普及和推广，基于PC的工业组态软件在工业控制领域已不断发展壮大。InTouch为开发适合现代化控制要求的系统提供了一个图文并茂、形象直观和开放性好的软件平台。利用InTouch开发的天然气调压站监控系统，可实现实时数据显示、数据报表、报警记录及远程监控等功能，形成了一套独立的、完整的在线监测与控制系统。在天然气调压站站内利用PLC及上位机系统完成各类信号的采集、系统监控和管理任务，并通过以太网协议相互通讯，为天然气调压站设备安全、经济和可靠运行提供了保证。笔者以阿曼BarkaⅡI脱盐和发电项目中天然气调压站为例，描述监控系统的构成及应用。
控制要求与系统结构
天然气调压站由3×50%调压回路和2× 100%辅助调压回路组成，其控制系统由大连派思燃气系统有限公司进行设计，软件编程调试由沈阳中科博微科技有限公司完成。根据工艺要求，此控制系统应实现天然气调压站天然气输送紧急关断阀开关控制、过滤器冷凝液排放启/停控制、加热系统启/停控制、相关运行数据的采集、故障报警、报警记录以及压力温度等参数的历史趋势显示。根据系统需求，选用DELLPC 机作为上位机操作站，InTouchv9.5作为该系统的组态软件；PLC采用SIEMENS的S7-400系列元余CPU及S7-300系列VO模块。上位机与 PLC之间以通讯处理器CP1613（PCI卡）通过以太网实现通讯。在线监测与监控系统的硬件结构
如图1所示。方方数据
文章编号
1000-3932(2011)08-1001-03
EtherNet
HMI Gomputer
EtherNet
Redunrancy.FDDE RedunnancyFDDI
EtherNet
ProfB PniBus
图1监测监控系统硬件结构
2上位机软件设计 2.1人机界面设计
1001
根据监测、监控系统的功能和需求，其HMI（人机界面）系统主要由登录画面、监控主画面、工艺参数报警限设置画面、报警记录画面、历史趋势画面及用户管理画面组成。其中，监控主画面显示了系统的主要功能和系统中很多的重要信息，是本系统的核心监控界面，也是本文介绍的重点。
在监控系统中，除登录画面和用户管理画面外，其它画面均由3个部分组成：标题部分、主体部分及导向和报警部分。标题部分有工程项目名称、公司标识、当前时间及当前用户等；主体部分显示当前画面中的所有内容，可进行启动、停止等相关操作，确认相关报警，查看目标曲线等；导向和报警部分在各项操作过程中出现报警时，可以
收稿日期：2011-06-23（修改稿）
