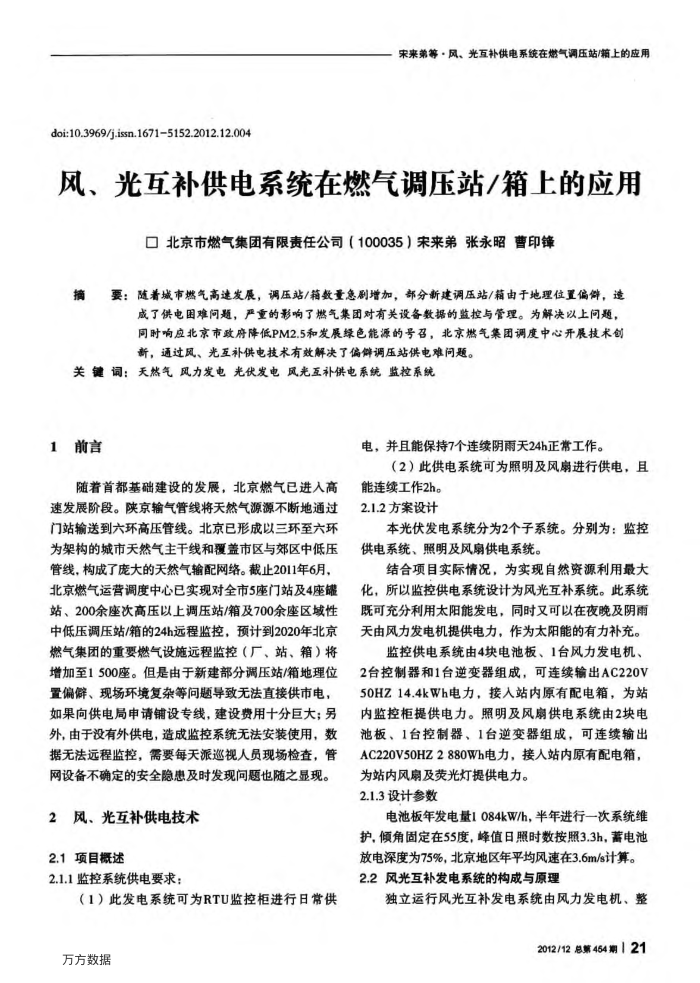

doi:10.3969/j.issn.16715152.2012.12.004
宋来第等·风、光互补供电系统在燃气调压站/箱上的应用
风、光互补供电系统在燃气调压站/箱上的应用
口北京市燃气集团有限责任公司（100035）宋来弟张永昭曹印锋
摘要：随着城市燃气高速发展，调压站/箱数量急剧增加，部分新建调压站/箱由于地理位置偏解，造
成了供电困难问题，严重的影响了燃气集团对有关设备数据的监控与管理。为解决以上问题，同时响应北京市政府降低PM2.5和发展绿色能源的号召，北京燃气集团调度中心开展技术创新，通过风、光互补供电技术有效解决了偏解调压站供电难问题。
关键词：天然气风力发电光伏发电风光互补供电系统监控系统
1前言
随着首都基础建设的发展，北京燃气已进入高速发展阶段。陕京输气管线将天然气源源不断地通过门站输送到六环高压管线。北京已形成以三环至六环为架构的城市天然气主干线和覆盖市区与郊区中低压管线，构成了庞大的天然气输配网络。截止2011年6月，北京燃气运营调度中心已实现对全市5座门站及4座罐站、200余座次高压以上调压站/箱及700余座区域性中低压调压站/箱的24h远程监控，预计到2020年北京燃气集团的重要燃气设施远程监控（厂、站、箱）将增加至1500座。但是由于新建部分调压站/箱地理位置偏解、现场环境复杂等问题导致无法直接供市电，如果向供电局申请铺设专线，建设费用十分巨大；另外，由于没有外供电，造成监控系统无法安装使用，数据无法远程监控，需要每天派巡视人员现场检查，管网设备不确定的安全隐患及时发现问题也随之显现。
2风、光互补供电技术 2.1项目概述
2.1.1监控系统供电要求：
（1）此发电系统可为RTU监控柜进行日常供万方数据
电，并且能保持7个连续阴雨天24h正常工作。
（2）此供电系统可为照明及风扇进行供电，且
能连续工作2h。 2.1.2方案设计
本光伏发电系统分为2个子系统。分别为：监控供电系统、照明及风扇供电系统。
结合项目实际情况，为实现自然资源利用最大化，所以监控供电系统设计为风光互补系统。此系统既可充分利用太阳能发电，同时支可以在夜晚及阴南天由风力发电机提供电力，作为太阳能的有力补充。
监控供电系统由4块电池板、1台风力发电机、 2台控制器和1台逆变器组成，可连续输出AC220V 50HZ14.4kWh电力，接入站内原有配电箱，为站内监控柜提供电力。照明及风扇供电系统由2块电池板、1台控制器、1台逆变器组成，可连续输出 AC220V50HZ2880Wh电力，接人站内原有配电箱，
为站内风扇及荧光灯提供电力。 2.1.3设计参数
电池板年发电量1084kW/h，半年进行一次系统维护，倾角固定在55度，峰值日照时数按照3.3h，蓄电池放电深度为75%，北京地区年平均风速在3.6m/s计算。 2.2风光互补发电系统的构成与原理
独立运行风光互补发电系统由风力发电机、整
2012/12总第454期121
