燃气技术GasTechnology doi:10.3969/j.issn.16715152.2013.04.001

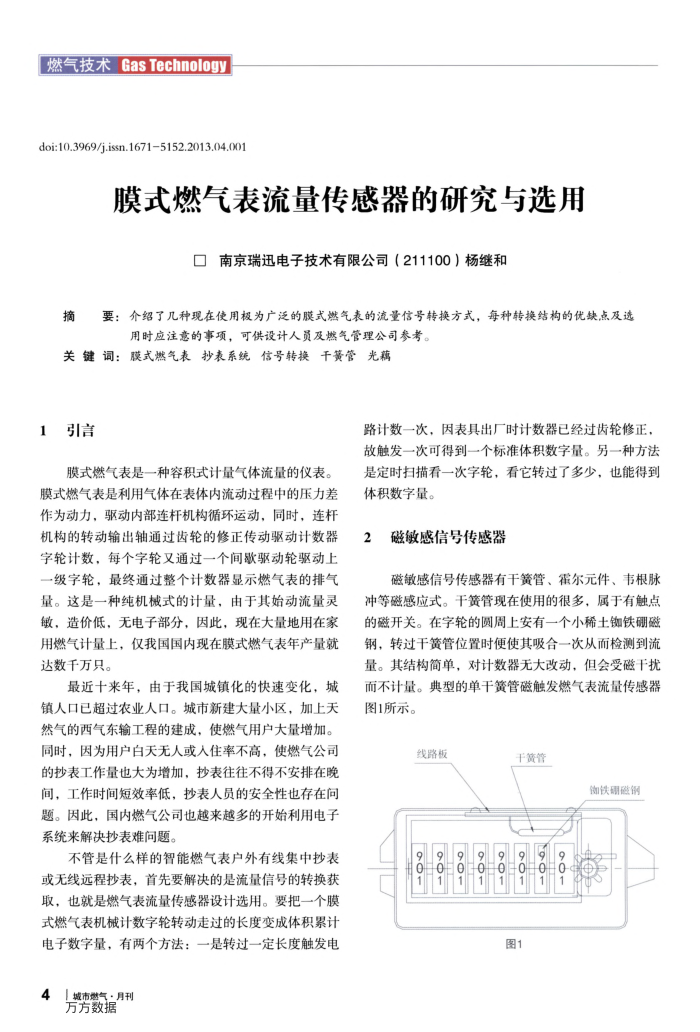

膜式燃气表流量传感器的研究与选用
口南京瑞迅电子技术有限公司（211100）杨继和
摘要：介绍了几种现在使用极为广泛的膜式燃气表的流量信号转换方式，每种转换结构的优缺点及选
用时应注意的事项，可供设计人员及燃气管理公司参考。
关键词：膜式燃气表抄表系统信号转换干簧管光藕
引言 1
膜式燃气表是一种容积式计量气体流量的仪表。膜式燃气表是利用气体在表体内流动过程中的压力差作为动力，驱动内部连杆机构循环运动，同时，连杆机构的转动输出轴通过齿轮的修正传动驱动计数器字轮计数，每个字轮又通过一个间歌驱动轮驱动上一级字轮，最终通过整个计数器显示燃气表的排气量。这是一种纯机械式的计量，由于其始动流量灵敏，造价低，无电子部分，因此，现在大量地用在家用燃气计量上，仅我国国内现在膜式燃气表年产量就达数于方只。
最近十来年，由于我国城镇化的快速变化，城
镇人口已超过农业人口。城市新建大量小区，加上天然气的西气东输工程的建成，使燃气用户大量增加。同时，因为用户白天无人或人住率不高，使燃气公司的抄表工作量也大为增加，抄表往往不得不安排在晚间，工作时间短效率低，抄表人员的安全性也存在问题。因此，国内燃气公司也越来越多的开始利用电子系统来解决抄表难问题。
不管是什么样的智能燃气表户外有线集中抄表或无线远程抄表，首先要解决的是流量信号的转换获取，也就是燃气表流量传感器设计选用。要把一个膜式燃气表机械计数字轮转动走过的长度变成体积累计电子数字量，有两个方法：一是转过一定长度触发电
4
■城市燃气·月刊方方数据
路计数一次，因表具出厂时计数器已经过齿轮修正，故触发一次可得到一个标准体积数字量。另一种方法是定时扫描看一次字轮，看它转过了多少，也能得到体积数字量。
2
磁缴感信号传感器
磁敏感信号传感器有干簧管、霍尔元件、韦根脉
冲等磁感应式。于簧管现在使用的很多，属于有触点的磁开关。在学轮的圆周上安有一个小稀铁酸钢，转过于簧管位置时便使其吸合一次从而检测到流量。其结构单，对计数器无大改动，但会受磁于扰而不计量。典型的单干簧管磁触发燃气表流量传感器图1所示。
线路板
干簧管
谢铁磁钢
图1
