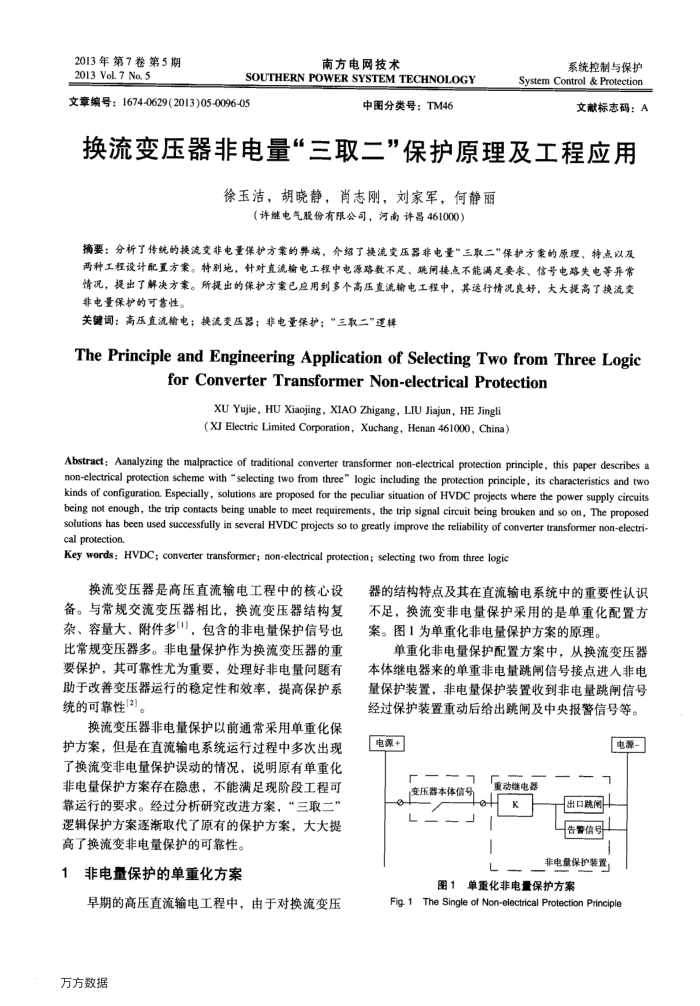

换流变压器非电量“三取二”保护原理及工程应用
徐玉洁，胡晓静，肖志刚，刘家军，何静丽
（许继电气股份有限公司，河南许昌461000）
摘要：分析了传统的换流变非电量保护方案的端，介绍了换流变压器非电量“三取二"保护方案的原理、特点以及两种工程设计配置方案。特别地，针对直流输电工程中电源路数不足、跳闸接点不能满足要求、信号电路失电等异常情况，提出了解决方案。所提出的保护方案已应用到多个高压直流输电工程中，其运行情况良好，大大提高了换流变非电量保护的可靠性。
关键词：高压直流输电；换流变压器；非电量保护；“三承二"逐样
ThePrincipleandEngineeringApplicationof SelectingTwofromThreeLogic
for Converter Transformer Non-electrical Protection
XU Yujie, HU Xiaojing, XIAO Zhigang, LIU Jiajun, HE Jingli(XJ Electric Limited Corporation，Xuchang，Henan 46100o,China）
Abstract: Aanalyzing the malpractice of traditional converter transformer non-electrical protection principle, this paper describes a non-electrical protection scheme with "selecting two from three" logic including the protection principle, its characteristics and two kinds of configuration. Especially, solutions are proposed for the peculiar situation of HVDC projects where the power supply circuits being not enough, the trip contacts being unable to meet requirements, the trip signal circuit being brouken and so on, The proposed solutions has been used successfulily in several HVDC projects so to greatly improve the reliability of converter transformer non-electri-calprotection.
Key words: HVDC; converter transformer; non-electrical protection; selecting two from three logic
换流变压器是高压直流输电工程中的核心设备。与常规交流变压器相比，换流变压器结构复杂、容量大、附件多(），包含的非电量保护信号也比常规变压器多。非电量保护作为换流变压器的重要保护，其可靠性尤为重要，处理好非电量问题有助于改善变压器运行的稳定性和效率，提高保护系统的可靠性(2)。
换流变压器非电量保护以前通常采用单重化保护方案，但是在直流输电系统运行过程中多次出现了换流变非电量保护误动的情况，说明原有单重化非电量保护方案存在隐患，不能满足现阶段工程可靠运行的要求。经过分析研究改进方案，“三取二” 逻辑保护方案逐渐取代了原有的保护方案，大大提
高了换流变非电量保护的可靠性。 1非电量保护的单重化方案
早期的高压直流输电工程中，由于对换流变压万方数据
器的结构特点及其在直流输电系统中的重要性认识不足，换流变非电量保护采用的是单重化配置方案。图1为单重化非电量保护方案的原理。
单重化非电量保护配置方案中，从换流变压器本体继电器来的单重非电量跳闻信号接点进入非电量保护装置，非电量保护装置收到非电量跳闸信号经过保护装置重动后给出跳闸及中央报警信号等。
电源+
电源-
变压器本体信号
重动继电器
K
出口晚间告警信号
非电量保护装置
图1
单重化非电量保护方案
Fig, 1 The Single of Non-electrical Protection Principle
