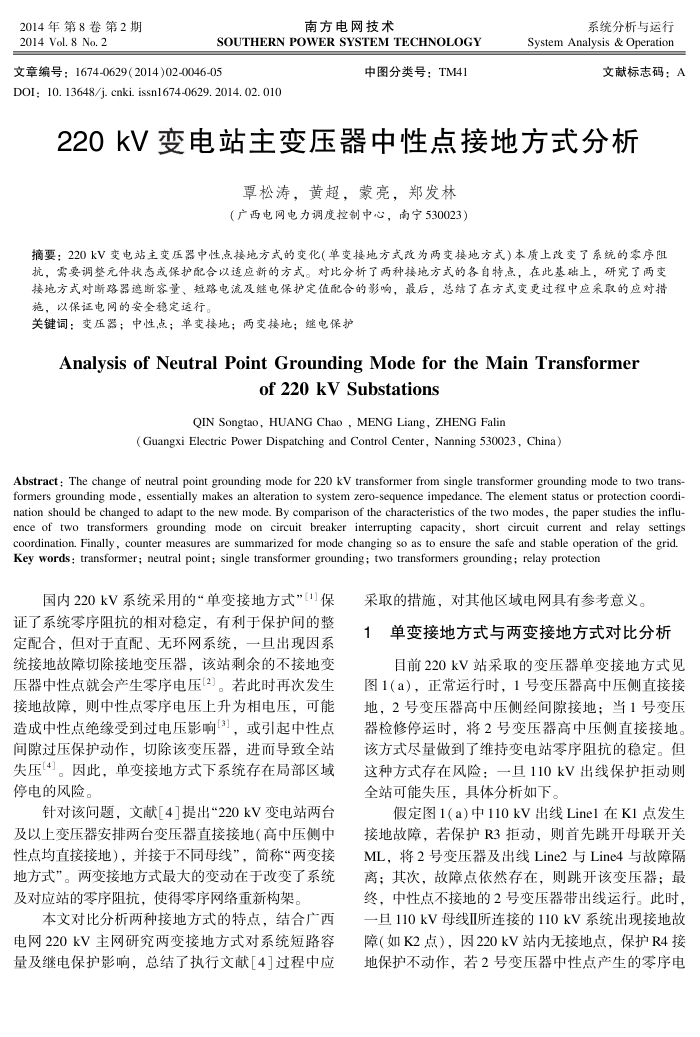

220kV变电站主变压器中性点接地方式分析
覃松涛，黄超，蒙亮，郑发林（广西电网电力调度控制中心，南宁530023）
摘要：220kV变电站主变压器中性点接地方式的变化（单变接地方式改为两变接地方式)本质上改变了系统的零序阻抗，需要调整元件状态或保护配合以适应新的方式。对比分析了两种接地方式的各自特点，在此基础上，研究了两变接地方式对断路器遮断容量、短路电流及继电保护定值配合的影响，最后，总结了在方式变更过程中应采取的应对措施，以保证电网的安全稳定送行。
关键词：变压器；中性点；单变接地；两变接地；链电保护
AnalysisofNeutralPointGroundingModefortheMainTransformer
of220kVSubstations
QIN Songtao, HUANG Chao , MENG Liang,ZHENG Falin
(Guangxi Electric PowerDispatching and Control Center，Nanning 530023，China)
Abstract : The change of neutral point grounding mode for 22o kV transformer from single transformer grounding mode to two trans formers grounding mode, essentially makes an alteration to system zero-sequence impedance. The element status or protection coordi-nation should be changed to adapt to the new mode. By comparison of the characteristics of the two modes, the paper studies the influ-ence of two transformers grounding mode on circuit breaker interrupting capacity, short circuit current and relay settings coordination. Finally, counter measures are summarized for mode changing so as to ensure the safe and stable operation of the grid. Key words: transformer; neutral point; single transformer grounding; two transformers grounding; relay protection
国内220kV系统采用的“单变接地方式”[1]保证了系统零序阻抗的相对稳定，有利于保护间的整定配合，但对于直配、无环网系统，一且出现因系统接地故障切除接地变压器，该站剩余的不接地变压器中性点就会产生零序电压[2]。若此时再次发生接地故障，则中性点零序电压上升为相电压，可能造成中性点绝缘受到过电压影响[3]，或引起中性点间隙过压保护动作，切除该变压器，进而导致全站失压[4]。因此，单变接地方式下系统存在局部区域停电的风险。
针对该问题，文献「4提出“220kV变电站两台及以上变压器安排两台变压器直接接地（高中压侧中性点均直接接地），并接于不同母线”，简称“两变接地方式，。两变接地方式最大的变动在于改变广系统及对应站的零序阻抗，使得零序网络重新构架。
本文对比分析两种接地方式的特点，结合广西电网220kV主网研究两变接地方式对系统短路容量及继电保护影响，总结了执行文献[4]过程中应
采取的措施，对其他区域电网具有参考意义。
单变接地方式与两变接地方式对比分析 1
目前220kV站采取的变压器单变接地方式见图1（a），正常运行时，1号变压器高中压侧直接接地，2号变压器高中压侧经间隙接地：当1号变压器检修停运时，将2号变压器高中压侧直接接地。该方式尽量做到了维持变电站零序阻抗的稳定。但这种方式存在风险：一且110kV出线保护拒动则全站可能失压，具体分析如下。
假定图1（a）中110kV出线Line1在K1点发生接地故障，若保护R3拒动，则首先跳开母联开关 ML，将2号变压器及出线Line2与Line4与故障隔离：其次，故障点依然存在，则跳开该变压器：最终，中性点不接地的2号变压器带出线运行。此时，一旦110kV母线Ⅱ所连接的110kV系统出现接地故障（如K2点），因220kV站内无接地点，保护R4接地保护不动作，若2号变压器中性点产生的零序电
