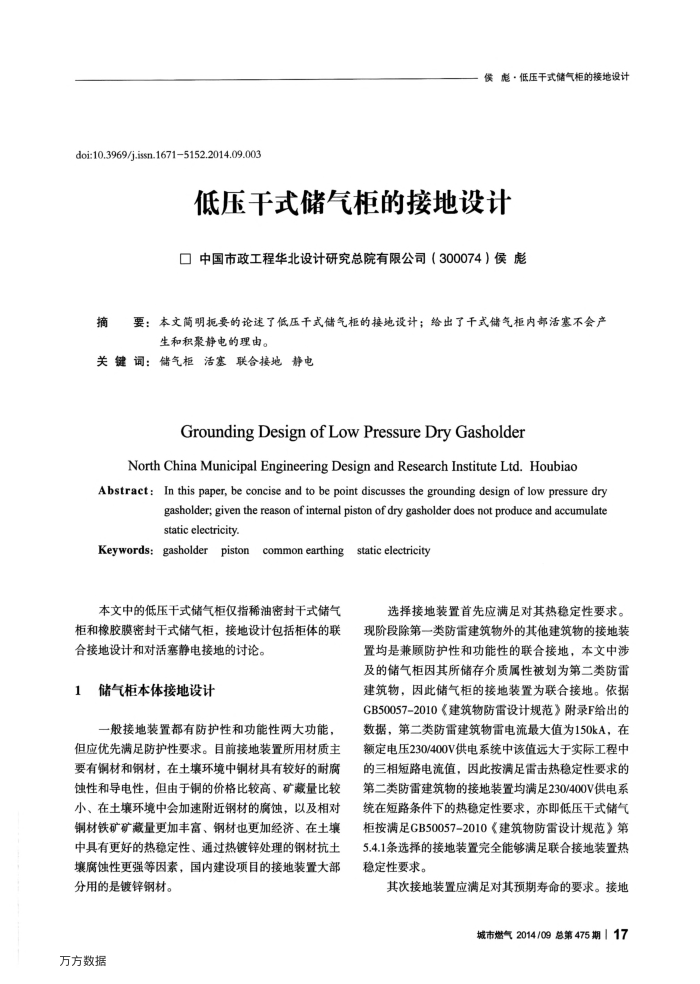

doi:10.3969/j.issn.16715152.2014.09.003
候彪·低压干式储气柜的接地设计
低压干式储气柜的接地设计中国市政工程华北设计研究总院有限公司（300074）侯彪
摘
要：本文简明拒要的论述了低压千式储气柜的接地设计；给出了干式储气柜内部活塞不会产
生和积聚静电的理由。
关键词：储气柜活塞联合接地静电
GroundingDesignofLowPressureDryGasholder
North China Municipal Engineering Design and Research Institute Ltd. Houbiao
Abstract : In this paper, be concise and to be point discusses the grounding design of low pressure dry
gasholder; given the reason of internal piston of dry gasholder does not produce and accumulate static electricity.
Keywords:gasholderpiston
staticelectricity
commonearthing
本文中的低压干式储气柜仅指稀油密封干式储气柜和橡胶膜密封干式储气柜，接地设计包括柜体的联
合接地设计和对活塞静电接地的讨论。 1储气柜本体接地设计
一般股接地装置都有防护性和功能性两大功能但应优先满足防护性要求。目前接地装置所用材质主要有铜材和钢材，在土壤环境中铜材具有较好的耐腐蚀性和导电性，但由于铜的价格比较高、矿藏量比较小、在土壤环境中会加速附近钢材的腐蚀，以及相对铜材铁矿矿藏量更加丰富、钢材也更加经济、在土壤中具有更好的热稳定性、通过热镀锌处理的钢材抗土壤腐蚀性更强等因素，国内建设项目的接地装置大部
分用的是镀锌钢材。万方数据
选择接地装置首先应满足对其热稳定性要求。现阶段除第一类防雷建筑物外的其他建筑物的接地装置均是兼顾防护性和功能性的联合接地，本文中洗及的储气柜因其所储存介质属性被划为第二类防雷建筑物，因此储气柜的接地装置为联合接地。依据 GB50057-2010《建筑物防雷设计规范》附录F给出的数据，第二类防雷建筑物雷电流最大值为150kA，在额定电压230/400V供电系统中该值远大于实际工程中的三相短路电流值，因此按满足雷击热稳定性要求的第二类防雷建筑物的接地装置均满足230/400V供电系统在短路条件下的热稳定性要求，亦即低压干式储气柜按满足GB50057-2010《建筑物防雷设计规范》第 5.4.1条选择的接地装置完全能够满足联合接地装置热稳定性要求。
其次接地装置应满足对其预期寿命的要求。接地
城市燃气2014/09总第475期117
