第40卷第9期
2012年9月【装置与设备】
聚氯乙烯
Polyvinyl Chloride
螺旋气柜的设计安立凯，姜海军，崔莉
（葫芦岛锦化化工工程设计有限公司，辽宁荫芦岛125001)
［关键调］螺旋气柜；结构；设计计算
Vol.40,No.9 Sep.，2012
[摘要］以1台5000m”的螺旋气柜为例，从设计角度对气柜的结构和设计计算进行了概括性的探讨。
［中图分类号】TQ221.242；TQ050
［[文献标志码］A
[文章编号］10097937(2012)09003703
The design of spiral gas holder ANLikai,JIANGHaijun,CUILi
(Huludao Jinhua Dcsign Institute of Chcmical EnginccringHuludao125001,China) Key words: spiral gas holdcr; structurc; dcsign calculation
Abstract: Bascd on a 5 000 m’ spiral gas holdcr as cxamplc, the structure of a gas holder and its design calculation were describcd from the angle of design
气柜是氯乙烯生产中重要的储存设备，低压湿
式气柜是有油化工、市政等行业应用的气体储存设备之一。螺旋气柜由于具有节约钢材、运行平稳、储存单位气体的造价较低的优点，在气柜的选择和使用上较为广泛。
螺旋气柜的组成(1] 1
气柜由水槽、活动塔节（钟罩）、溢流装置、安全罩帽
内外导轨、操作平台、配重块及水槽盘梯等组成。本文中介绍的螺旋气柜结构如图1所示，钢水槽直径D=24.5 m,高度H=7.15m;钟罩直径D,=22.5m,高度H,= 6.5m中节直径D,=23.5m，高度H,=6.71m。
(1)钢水槽。
水槽是存放水的圆柱形容器，边缘板之间采用对接，中幅板之间、中幅板与边缘板之间采用搭接。水槽壁板均采用对接。由于本气柜在北方地域使用，为考虑水槽的防冻，水槽内增设了蒸汽喷射泵，以保证水温在5℃以上。
(2)钟罩。
钟罩是一个可以升降的圆筒形无底容器，钟罩内壁固定24根160mm×88mm×6mm的工字钢。钟
，［收稿日期］2012-05-15
罩的壁板之间采用对接，壁板与上下带板之间采用搭接。钟罩顶采用球形拱架支撑形式，顶边缘板之间采用对接，其余板间采用搭接。顶板与球形拱架点焊固定，其余均自由地放在球型拱架上，不予固定。
3 6110 099 0
Φ22500?23500@
@24.500
1钢水格，2-中节，3下配重块：4—钟罩，5上配重块：6-导轮。

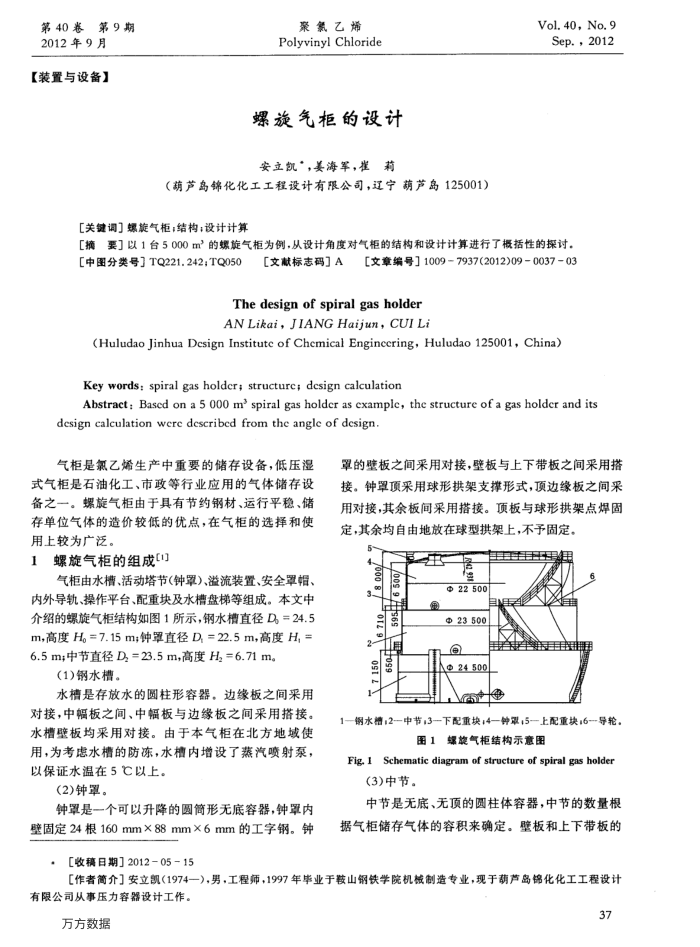

图1螺旋气柜结构示意图
Fig, ISchematic diagram of structure of spiral gas holder
(3)中节。
中节是无底、无顶的圆柱体容器，中节的数量根据气柜储存气体的容积来确定。壁板和上下带板的
【作者简介安立凯（1974一），男，工程师，1997年毕业于鞍山钢铁学院机械制造专业，现于葫芦岛锦化化工工程设计
有限公司从事压力容器设计工作。
万方数据
37
