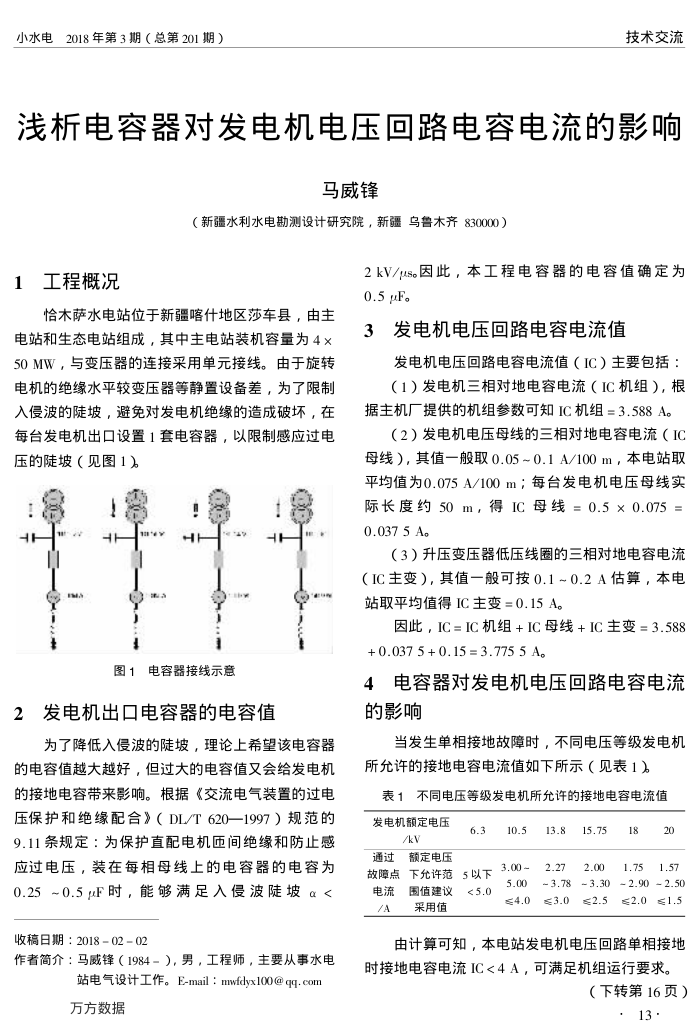

浅析电容器对发电机电压回路电容电流的影响
马威锋
（新疆水利水电勘测设计研究院，新疆乌鲁木齐830000）
1工程概况
恰木萨水电站位于新疆喀什地区莎车县，由主
电站和生态电站组成，其中主电站装机容量为4× 50MW，与变压器的连接采用单元接线。由于旋转电机的绝缘水平较变压器等静置设备差，为了限制入侵波的陡坡，避免对发电机绝缘的造成破坏，在每台发电机出口设置1套电容器，以限制感应过电压的陡坡（见图1）
818:818
T
aa
+
图1电容器接线示意
2发电机出口电容器的电容值
.
为了降低入侵波的陡坡，理论上希望该电容器的电容值越大越好，但过大的电容值又会给发电机的接地电容带来影响。根据《交流电气装置的过电压保护和绝缘配合》（DL/T620一1997）规范的 9.11条规定：为保护直配电机匝间绝缘和防止感应过电压，装在每相母线上的电容器的电容为 0.25~0.5F时，能够满足入侵波陡坡α<
收稿日期：2018-02-02
作者简介：马威锋（1984－），男，工程师，主要从事水电
站电气设计工作。E-mail：mwfdyx100@qq.com 万方数据
2kV/us。因此，本工程电容器的电容值确定为 0.5 μF。
发电机电压回路电容电流值 3
发电机电压回路电容电流值（IC）主要包括：（1）发电机三相对地电容电流（IC机组），根
据主机厂提供的机组参数可知IC机组=3.588A。
（2）发电机电压母线的三相对地电容电流（IC 母线），其值一般取0.05~0.1A/100m，本电站取平均值为0.075A/100m；每台发电机电压母线实际长度约50m，得IC母线=0.5×0.075= 0.037 5 A。
（3）升压变压器低压线圈的三相对地电容电流（IC主变），其值一般可按0.1~0.2A估算，本电站取平均值得IC主变=0.15A。
因此，IC=IC机组+IC母线+IC主变=3.588 +0.037 5 + 0.15 = 3.775 5 A
4电容器对发电机电压回路电容电流的影响
当发生单相接地故障时，不同电压等级发电机
所允许的接地电容电流值如下所示（见表1）表1不同电压等级发电机所允许的接地电容电流值
发电机额定电压
kv
通过额定电压
6.3
10.5
3.00~
故障点下允许范5以下
5.00
电流/A
围值建议采用值
5.0
13.8
15.75
18
20
2.27
2.00
1.75
1.57
~3.78~3.30
2.90 2.50
≤4.0
3.0≤2.5
≤2.0≤1.5
由计算可知，本电站发电机电压回路单相接地时接地电容电流IC<4A，可满足机组运行要求。
（下转第16页）
