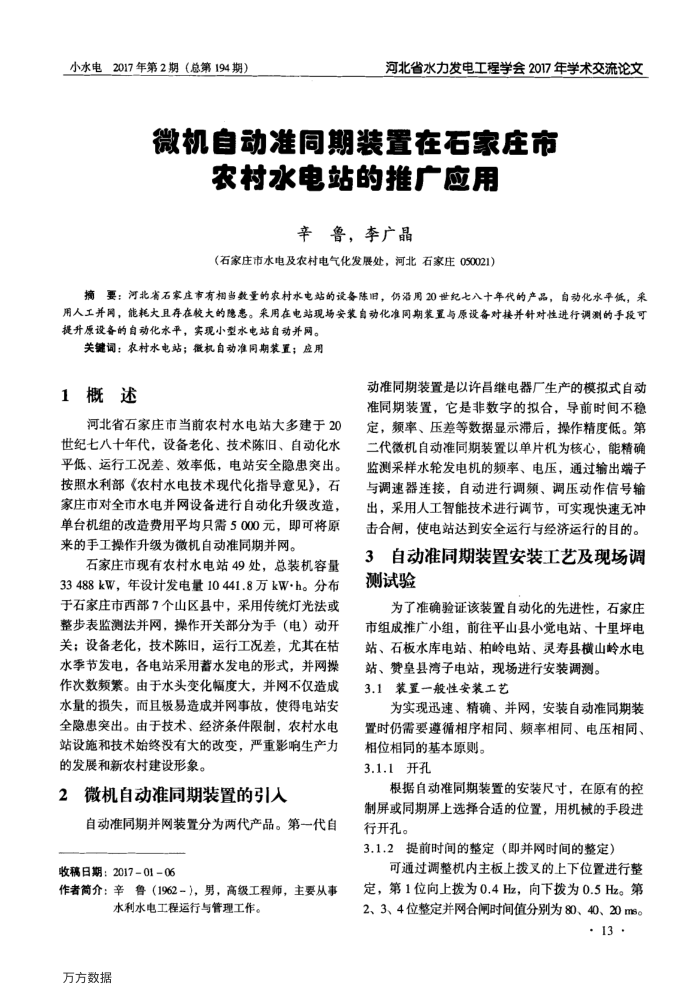

小水电2017年第2期（总第194期）
河北省水力发电工程学会2017年学术交流论文
微机自动准同期装置在石家庄市
农村水电站的推广应用
辛鲁，李广晶
（石家庄市水电及农村电气化发展处，河北石家庄050021）
摘要：河北省石家座市有相当数量的农村水电站的设备陈旧，仍落用20世纪七八十年代的产品，自动化水平低，采用人工并网，能耗大且存在较大的隐患。采用在电站现场安装自动化准同期装置与原设备对接并针对性进行调测的手段可提升原设备的自动化水平，实现小型水电站自动并网。
关键词：农村水电站；微机自动准同期装置；应用
1概述
河北省石家庄市当前农村水电站大多建于20 世纪七八十年代，设备老化、技术陈旧、自动化水平低、运行工况差、效率低，电站安全隐患突出。按照水利部《农村水电技术现代化指导意见》，石家庄市对全市水电并网设备进行自动化升级改造，单台机组的改造费用平均只需5000元，即可将原来的手工操作升级为微机自动准同期并网。
石家庄市现有农村水电站49处，总装机容量 33488kW，年设计发电量10441.8万kW·h。分布于石家庄市西部7个山区县中，采用传统灯光法或整步表监测法并网，操作开关部分为手（电）动开关；设备老化，技术陈旧，运行工况差，尤其在枯水季节发电，各电站采用蓄水发电的形式，并网操作次数频繁。由于水头变化幅度大，并网不仅造成水量的损失，而且极易造成并网事故，使得电站安全隐患突出。由于技术、经济条件限制，农村水电站设施和技术始终没有大的改变，严重影响生产力的发展和新农村建设形象。
2微机自动准同期装置的引人
自动准同期并网装置分为两代产品。第一代自收稿日期：2017-01-06
作者简介：辛鲁（1962－），男，高级工程师，主要从事
水利水电工程运行与管理工作。
万方数据
动准同期装置是以许昌继电器厂生产的模拟式自动准同期装置，它是非数字的拟合，导前时间不稳定，频率、压差等数据显示滞后，操作精度低。第二代微机自动准同期装置以单片机为核心，能精确监测采样水轮发电机的频率、电压，通过输出端子与调速器连接，自动进行调额、调压动作信号输出，采用人工智能技术进行调节，可实现快速无冲击合闻，使电站达到安全运行与经济运行的目的。
3自动准同期装置安装工艺及现场调测试验
为了准确验证该装置自动化的先进性，石家庄市组成推广小组，前往平山县小觉电站、十里坪电站、石板水库电站、柏岭电站、灵寿县横山岭水电
站、费皇县湾子电站，现场进行安装调测。 3.1装置一般性安装工艺
为实现迅速、精确、并网，安装自动准同期装置时仍需要遵循相序相同、频率相同、电压相同、
相位相同的基本原则。 3.1.1并孔
根据自动准同期装置的安装尺寸，在原有的控制屏或同期屏上选择合适的位置，用机械的手段进行开孔。
3.1.2提前时间的整定（即并网时间的整定）
可通过调整机内主板上拨叉的上下位置进行整定，第1位向上拨为0.4Hz，向下拨为0.5Hz。第 2、3、4位整定并网合闸时间值分别为80、40、20ms。
.13.
