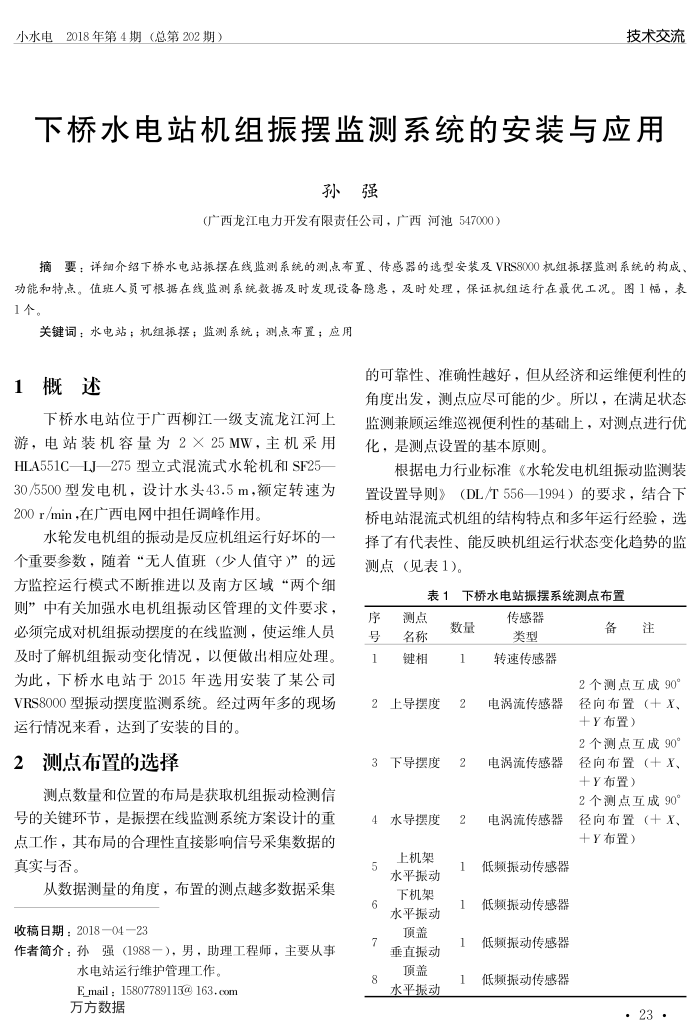

下桥水电站机组振摆监测系统的安装与应用
孙强
（广西龙江电力开发有限责任公司，广西河池547000）
摘要：评细介绍下桥水电站振摆在线监测系统的测点布置、传感器的选型安装及VRS8000机组振摆监测系统的构成，
功能和特点。值班人员可根据在线监测系统数据及时发现设备隐感，及时处理，保证机组运行在最优工况。图1幅，表 1个。
关键词：水电站：机组振摆：监测系统：测点布置：应用
1概述
下桥水电站位于广西柳江一级支流龙江河上游，电站装机容量为2X25MW，主机采用 HLA551CLJ—275型立式混流式水轮机和SF25 30/5500型发电机，设计水头43.5m，额定转速为 200r/min，在广西电网中担任调峰作用。
水轮发电机组的振动是反应机组运行好坏的一
人重要参数，随者“无人值班（少人值守）”的远方监控运行模式不断推进以及南方区域“两个细则”中有关加强水电机组振动区管理的文件要求，必须完成对机组振动摆度的在线监测，使运维人员及时了解机组振动变化情况，以便做出相应处理。为此，下桥水电站于2015年选用安装了某公司 VRS8000型振动摆度监测系统。经过两年多的现场
运行情况来看，达到了安装的目的， 2测点布置的选择
测点数量和位置的布局是获取机组振动检测信号的关键环节，是振摆在线监测系统方案设计的重点工作：其布局的合理性直接影响信号米集数据的真实与否。
从数据测量的角度，布置的测点越多数据采集收稿日期：2018—04—23
作者简介：孙强（1988一），男，助理工程师，主要从事
水电站运行维护管理工作。 E_mail :15807789115@163.com 万方数据
的靠性、确性越好，伯从经济和运维便利性的角度出发，测点应尽可能的少。所以，在满足状态监测兼顾运维巡视便利性的基础上，对测点进行优化，是测点设置的基本原则。
根据电力行业标准《水轮发电机组振动监测装置设置导则》（DL/T556一1994）的要求，结合下桥电站混流式机组的结构特点和多年运行经验，选择了有代表性、能反映机组运行状态变化趋势的监测点（见表1）。
表1下桥水电站振摆系统测点布置
序测点号名称
1
键相
2上导摆度 3下导摆度 4水导摆度
上机架水平振动下机架水平振动顶盖垂直振动
8
顶盖水平振动
数量 1
2 2 2
传感器
类型转速传感器
电涡流传感器
备注
2个测点互成90° 径向布置（十X、十Y布置）
2个测点互成90°
径向布置（十X
电涡流传感器：
+Y布置）
2个测点互成90°
电涡流传感器
低频振动传感器 1
1 1
低频振动传感器低频振动传感器
低频振动传感器 1
径向布置（十X +Y布置）
