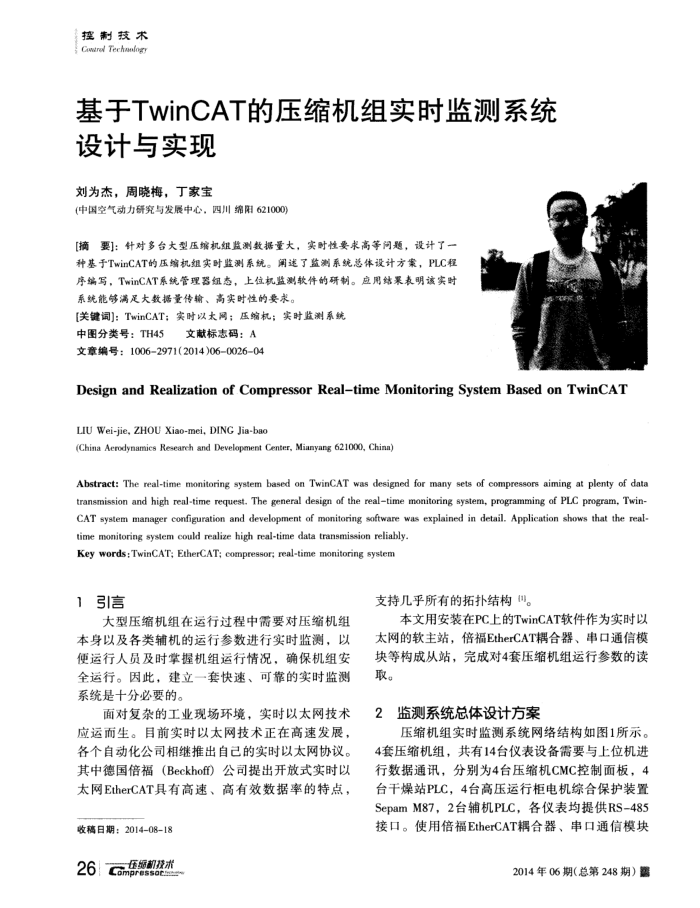

控制技术 Gawtrel Techanfogy
基于TwinCAT的压缩机组实时监测系统
设计与实现刘为杰，周晓梅，丁家宝
(中国空气动力研究与发展中心，四川绵阳621000)
[摘要]：针对多台大型压编机组监测数据量大，实时性要求高等间题，设计了一种基于TwinCAT的压编机组实时监测系统。阐述了监测系统总体设计方案，PLC程序编写，TwinCAT系统管理器组态，上位机监测软件的研制。应用结果表明该实时系统能够满足大数据量传输、高实时性的要求。
[关键词]：TwinCAT；实时以太网；压缩机；实时监测系统
中图分类号：TH45
文献标志码：A
文章编号：10062971(2014)06002604
Design andRealizationofCompressorReal-timeMonitoring SystemBased onTwinCAT LIU Wei-jie, ZHOU Xiao-mei, DING Jia-bao
(China Aerodynamics Researeh and Development Center, Mianyang 621000, China)
Abstract: The real-time monitoring system based on TwinCAT was designed for many sets of compressors aiming at plenty of data transmission and high real-time request. The general design of the realtime monitoring system, programming of PLC program, Twin CAT system manager configuration and development of monitoring software was explained in detail. Application shows that the real-
time monitoring system could realize high real-time data transmission reliably. Key words:TwinCAT; EtherCAT; compressor; real-time monitoring system
1引信
大型压缩机组在运行过程中需要对压缩机组本身以及各类辅机的运行参数进行实时监测，以便运行人员及时掌握机组运行情况，确保机组安全运行。因此，建立一套快速、可靠的实时监测系统是十分必要的。
面对复杂的工业现场环境，实时以太网技术应运而生。目前实时以太网技术正在高速发展，各个自动化公司相继推出自已的实时以太网协议。其中德国倍福（Beckhoff）公司提出开放式实时以太网EtherCAT具有高速、高有效数据率的特点，
收稿日期：2014-08-18
压耐技术 26Compssotm
支持几乎所有的拓扑结构"。
本文用安装在PC上的TwinCAT软件作为实时以太网的软主站，倍福EtherCAT耦合器、串口通信模块等构成从站，完成对4套压缩机组运行参数的读取。
2监测系统总体设计方案
压缩机组实时监测系统网络结构如图1所示。 4套压缩机组，共有14台仪表设备需要与上位机进行数据通讯，分别为4台压缩机CMC控制面板，4 台干燥站PLC，4台高压运行柜电机综合保护装置 SepamM87，2台辅机PLC，各仪表均提供RS-485 接口。使用倍福EtherCAT耦合器、串口通信模块
