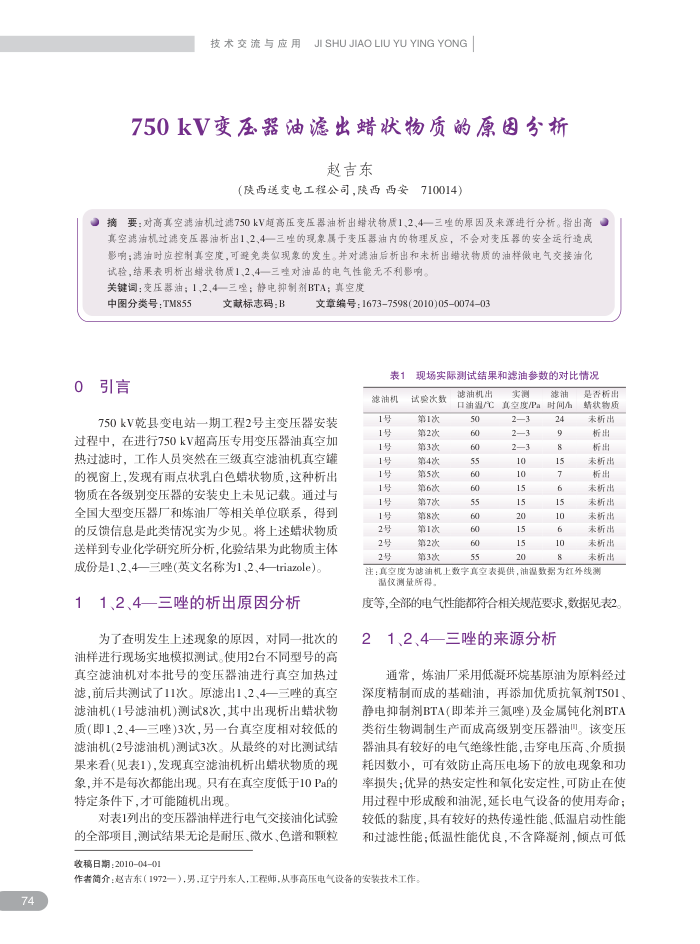

74
0
技术交流与应用
JI SHU JIAO LIU YU YING YONG
750kV变压器油滤出蜡状物质的原因分析
赵吉东
（陕西送变电工程公司，陕西西安
710014）
摘要：对高真空滤油机过滤750kV超高压变压器油析出蜡状物质1、2、4—三唑的原因及来源进行分析。指出高。
真空滤油机过速变压器油析出1、2、4一三唑的现象属于变压器油内的物理反应，不会对变压器的安全运行量成影响；滤油时应控制真空度，可避免类象现象的发生。并对递油后析出和未析出蜡状特质的油样做电气交接油化
试验，结果表明析出蜡状物质1、2、4一三唑对油品的电气性能无不利影响。关键词：变压器油；1、2、4一三唑；静电抑制剂BTA；真空度
中图分类号：TM855 引言
文献标志码：B
文章编号：16737598(2010)050074-03
表1 油机
750kV乾县变电站一期工程2号主变压器安装
过程中，在进行750kV超高压专用变压器油真空加热过滤时，工作人员突然在三级真空滤油机真空的视窗上，发现有雨点状乳白色蜡状物质，这种析出物质在各级别变压器的安装史上未见记载。通过与全国大型变压器厂和炼油厂等相关单位联系，得到的反馈信息是此类情况实为少见。将上述错状物质送样到专业化学研究所分析，化验结果为此物质主体
成份是1、2、4一—三唑(英文名称为1、2、4—triazole) 11、2、4一三唑的析出原因分析
为了查明发生上述现象的原因，对司一批次的油样进行现场实地模拟测试。使用2台不同型号的高真空滤油机对本批号的变压器油进行真空加热过滤，前后共测试了11次。原滤出1、2、4一三唑的真空滤油机(1号滤油机)测试8次，其中出现析出蜡状物质（即1、2、4一三唑)3次，另一台真空度相对较低的滤油机(2号滤油机)测试3次。从最终的对比测试结果来看（见表1），发现真空滤油机析出蜡状物质的现象，并不是每次都能出现。只有在真空度低于10Pa的特定条件下，才可能随机出现
对表1列出的变压器油样进行电气交接油化试验的全部项目，测试结果无论是耐压、微水、色谱和颗粒收稿日期：2010-04-01
1号 1 1 鲁1！ 1 1 1 2号 2号 2号
现场实际测试结果和滤油参数的对比情况
试验次数第1次第2次第3次第4次第5次第6次第7次第8次第1次第2次第3次
滤油机出 3/日 50 60 60 55 60 60 55 60 60 60 55
实测
滤油
真空度/Pa时间)/h
2—3 23 23 10 10 15 15 20 15 15 20
24 9 8 15 7 6 15 10 6 10 8
是否析出蜡状物质未析出析出析出未析出析出未新出未析出未析出未析出未新出未新出
注：真空度为滤油机上数字真空表提供，油混数据为红外线测温仅测量所得。
度等，全部的电气性能都符合相关规范要求，数据见表2
2
1、2、4一三唑的来源分析
通常，炼油厂采用低凝环烷基原油为原料经过
深度精制而成的基础油，再添加优质抗氧剂T501、静电抑制剂BTA(即苯并三氮唑)及金属钝化剂BTA 类衍生物调制生产而成高级别变压器油。该变压器油具有较好的电气绝缴性能，击穿电压高、介质损耗因数小，可有效防止高压电场下的放电现象和功率损失：优异的热安定性和氧化安定性，可防止在使用过程中形成酸和油泥，延长电气设备的使用寿命；较低的黏度，具有较好的热传递性能、低温启动性能和过滤性能：低温性能优良，不含降凝剂，倾点可低
作者简介：赵吉东（1972一)，男，辽宁丹东人，工程师，从事高压电气设备的安装技术工作
