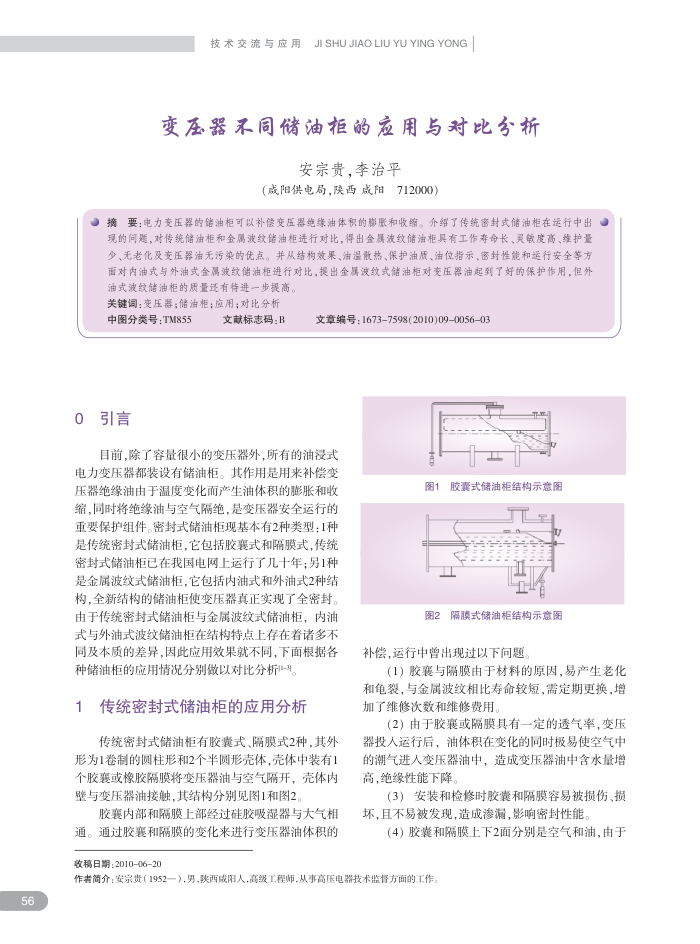

技术交流与应用JISHU JIAO LIUYUYING YONG
变压器不同储油柜的应用与对比分折
安宗贵，李治平
（威阳供电局，陕西成阳712000）
摘要；电力变压器的储油柜可以补偿变压器绝缘油体积的膨胀和收缩。介组了传统害封式储油柜在运行中出。现的间题，对传统储油柜和金属减纹储油柜进行对比，得出金属波纹储油柜具有工作寿命长、灵敏度高、维护量少、无老化及变压器油无污染的优点。并从结构效果、油温微热、保护油质、油位指示、害封性能和运行安全等方面对内油式与外油式金属波纹储油柜进行对比，提出金属波纹式储油柜对变压器油起到了好的保护作用，但外
油式波纹储油柜的质量还有待进一步提高。关键词：变压器：储油柜；应用；对比分析
中图分类号：TM855 引言
文献标志码：B
文章编号：16737598(2010)09-0056-03
目前，除了容量很小的变压器外，所有的油浸式
电力变压器都装设有储油柜。其作用是用来补偿变
压器绝缘油由于温度变化而产生油体积的膨胀和收缩，同时将绝缘油与空气隔绝，是变压器安全运行的重要保护组件。密封式储油柜现基本有2种类型：1种是传统密封式储油柜，它包括胶襄式和隔膜式，传统密封式储油柜已在我国电网上运行了几十年；另1种是金属波纹式储油柜，它包括内油式和外油式2种结构，全新结构的储油柜使变压器真正实现了全密封由于传统密封式储油柜与金属波纹式储油柜，内油式与外油式波纹储油柜在结构特点上存在着诸多不同及本质的差异，因此应用效果就不同，下面根据各种储油柜的应用情况分别做以对比分析1-3。
传统密封式储油柜的应用分析
传统密封式储油柜有胶囊式、隔膜式2种，其外形为1卷制的圆柱形和2个半圆形壳体，壳体中装有1 个胶寒或橡胶隔膜将变压器油与空气隔开，壳体内壁与变压器油接触，其结构分别见图1和图2
胶襄内部和隔膜上部经过硅胶吸湿器与大气相通。通过胶襄和隔膜的变化来进行变压器油体积的收稿日期：20100620
图1胶囊式储油柜结构示意图图2隔膜式储油柜结构示意图
补偿，运行中曾出现过以下问题
（1）胶襄与隔膜由于材料的原因，易产生老化和龟裂，与金属波纹相比寿命较短，需定期更换，增加了维修次数和维修费用。
(2）由于胶襄或隔膜具有一定的透气率，变压器投人运行后，油体积在变化的同时极易使空气中的潮气进人变压器油中，造成变压器油中含水量增高，绝缘性能下降
（3）安装和检修时胶囊和隔膜容易被损伤、损坏，且不易被发现，造成渗漏，影响密封性能
（4）胶囊和隔膜上下2面分别是空气和油，由于
作者简介：安宗责（1952一），男，陕西成阳人，高级工程师，从事高压电器技术监督方面的工作。
