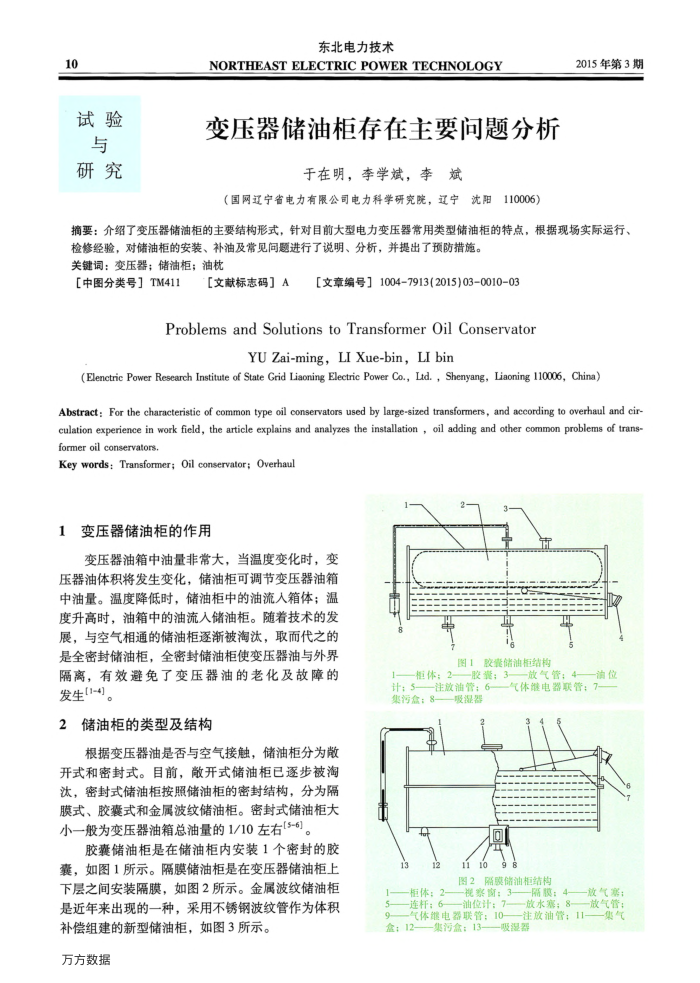

变压器储油柜存在主要问题分析
于在明，李学斌，李斌
（国网辽宁省电力有限公司电力科学研究院，辽宁沈阳110006）
2015年第3期
摘要：介绍了变压器储油柜的主要结构形式，针对目前大型电力变压器常用类型储油柜的特点，根据现场实际运行、
检修经验，对储油柜的安装、补油及常见间题进行了说明、分析，并提出了预防措施。关键词：变压器；储油柜；油枕
［中图分类号］TM411
［文献标志码］A
【文章编号】10047913(2015)03001003
ProblemsandSolutionstoTransformerOilConservator
YU Zai-ming, LI Xue-bin, LI bin
(Elenctric Power Research Institute of State Grid Liaoning Electric Power Co., Ltd. , Shenyang, Liaoning 110006, China)
Abstract: For the characteristic of common type oil conservators used by large-sized transformers, and according to overhaul and cir-culation experience in work field, the article explains and analyzes the installation , oil adding and other common problems of trans-former oil conservators.
Key words: Transformer; Oil conservator; Overhaul 1变压器储油柜的作用
变压器油箱中油量非常大，当温度变化时，变压器油体积将发生变化，储油柜可调节变压器油箱中油量。温度降低时，储油柜中的油流人箱体；温度升高时，油箱中的油流入储油柜。随着技术的发展，与空气相通的储油柜逐渐被淘汰，取而代之的
是全密封储油柜，全密封储油柜使变压器油与外界隔离，有效避免了变压器油的老化及故障的发生[1-4]。
2储油柜的类型及结构
根据变压器油是否与空气接触，储油柜分为散开式和密封式。目前，散开式储油柜已逐步被淘汰，密封式储油柜按照储油柜的密封结构，分为隔膜式、胶囊式和金属波纹储油柜。密封式储油柜大小一般为变压器油箱总油量的1/10左右[5-6]
胶囊储油柜是在储油柜内安装1个密封的胶囊，如图1所示。隔膜储油柜是在变压器储油柜上下层之间安装隔膜，如图2所示。金属波纹储油柜是近年来出现的一种，采用不锈钢波纹管作为体积
补偿组建的新型储油柜，如图3所示。万方数据
图1胶囊储油柜结构
柜体：2
胶蛋：3
气管：
消台
气体维电器联管：7
注放油管：6
计：5
集污盒：8
柜体：连杆：6
吸湿器
图2隔膜储油柜结构
视察窗：3 油位计：7
气体维电器联管：10
含：12
业金：13
隔膜：放水塞：8
注放油管：11-
吸湿器
放气赛：放气管
集
