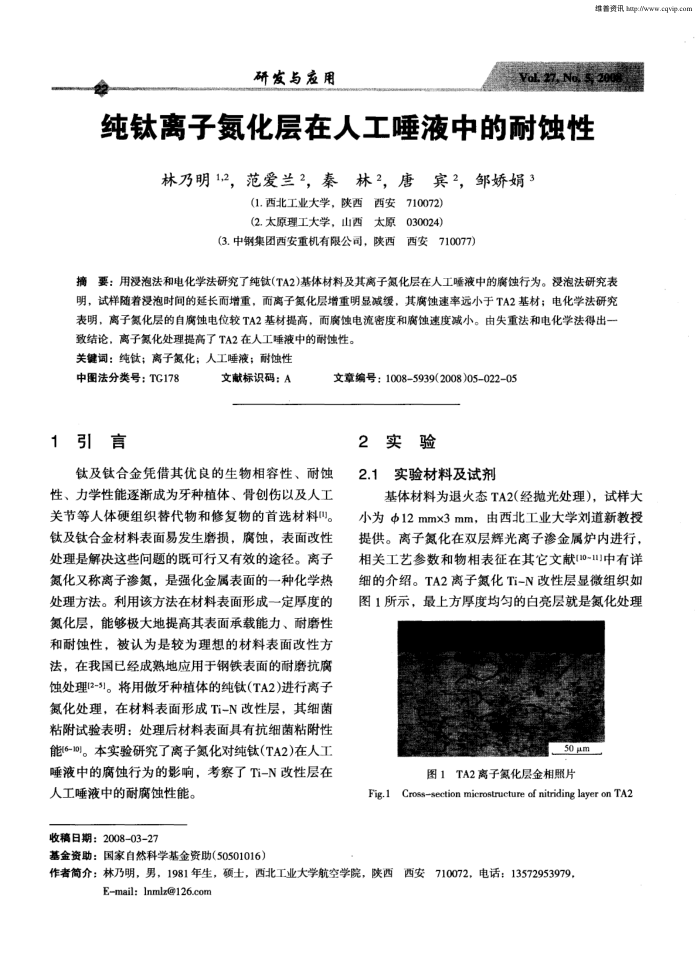

研发与应用
纯钛离子氮化层在人工睡液中的耐蚀性
林乃明12，范爱兰2，秦林2，唐宾2，邹娇娟3
(1.西北工业大学，陕西西安710072)(2.太原理工大学，山西太原030024)
(3.中钢集团西安重机有限公司，陕西西安710077)
维着资讯bap
摘要：用浸泡法和电化学法研究了纯钛(TA2)基体材料及其离子氮化层在人工唾液中的腐蚀行为。浸泡法研究表明，试样随着浸泡时间的延长而增重，而离子氮化层增重明显减缓，其腐蚀速率远小于TA2基材；电化学法研究表明，离子氮化层的自腐蚀电位较TA2基材提高，而腐蚀电流密度和腐蚀速度减小。由失重法和电化学法得出一
致结论，离子氮化处理提高了TA2在人工唾液中的耐蚀性。关键词：纯钛；离子氮化；人工睡液；耐蚀性
中图法分类号：TG178 1引言
文献标识码：A
钛及钛合金凭借其优良的生物相容性、耐蚀性、力学性能逐渐成为牙种植体、骨创伤以及人工关节等人体硬组织替代物和修复物的首选材料！。钛及钛合金材料表面易发生磨损，腐蚀，表面改性处理是解决这些间题的既可行又有效的途径。离子氮化又称离子渗氮，是强化金属表面的一种化学热处理方法。利用该方法在材料表面形成一定厚度的氮化层，能够极大地提高其表面承载能力、耐磨性和耐蚀性，被认为是较为理想的材料表面改性方法，在我国已经成熟地应用于钢铁表面的耐磨抗腐蚀处理[2-5]。将用做牙种植体的纯钛(TA2)进行离子氮化处理，在材料表面形成Ti-N改性层，其细菌粘附试验表明：处理后材料表面具有抗细菌粘附性能6-10)。本实验研究了离子氮化对纯钛(TA2)在人工睡液中的腐蚀行为的影响，考察了Ti-N改性层在
人工睡液中的耐腐蚀性能。收稿日期：2008-03-27
基金资助：国家自然科学基金资助（50501016）
文章编号：1008-5939(2008)05022-05
实验 2
2.1实验材料及试剂
基体材料为退火态TA2（经抛光处理），试样大小为Φ12mmx3mm，由西北工业大学刘道新教授提供。离子氮化在双层辉光离子渗金属炉内进行，相关工艺参数和物相表征在其它文献10-11]中有详细的介绍。TA2离子氨氮化Ti-N改性层显微组织如图1所示，最上方厚度均匀的白亮层就是氮化处理
50μm
图1TA2离子氮化层金相照片
Fig.1Crosssection microstructure of nitriding layer on TA2
作者简介：林乃明，男，1981年生，硕士，西北工业大学航空学院，陕西西安710072，电话：13572953979，
Email:Inmlz@126.com
cqvip.com
