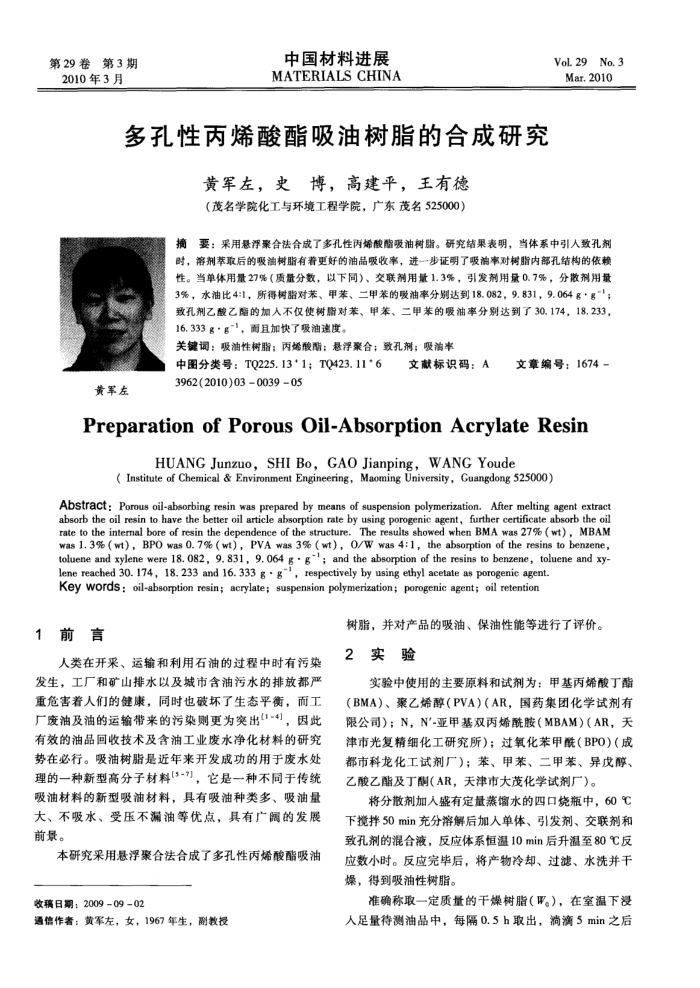

第29卷第3期 2010年3月
中国材料进展 MATERIALSCHINA
多孔性丙烯酸酯吸油树脂的合成研究
黄军左，史博，高建平，王有德（茂名学院化工与环境工程学院，广东茂名525000）
摘
Vol.29No.3 Mar.2010
要：采用悬浮聚合法合成了多孔性丙烯酸酯吸油树脂。研究结果表明，当体系中引人致孔剂
时，落剂萃取后的吸油树脂有着更好的油品吸收率，进一步证明了吸油率对树脂内部孔结构的依赖性。当单体用量27%（质量分数，以下同）、交联剂用量1.3%，引发剂用量0.7%，分收剂用量 3%，水油比4:1，所得树脂对苯、甲苯、二甲苯的吸油率分别达到18.082，9.831，9.064g，g""；致孔剂乙酸乙酯的加人不仅使树脂对苯、甲苯、二甲苯的吸油率分别达到了30.174，18.233， 16.333g，g-1，面且加快了吸油速度。
关键调：吸油性树脂；丙烯酸酯；悬浮聚合；致孔剂；吸油率
中图分类号：TQ225.13*1；TQ423.11*6
黄军左
3962(2010)030039 05
文献标识码：A
文章编号：1674-
Preparation ofPorousOil-AbsorptionAcrylateResin
HUANG Junzuo,SHI Bo,GAO Jianping,WANGYoude
( Institute of Chemical & Environment Engineering, Maoming University, Guangdong 525000)
Abstract:Porous oil-absorbing resin was prepared by means of suspension polymerization._After melting agent extract absorb the oil resin to have the better oil article absorption rate by using porogenic agent, further certificate absorb the oil rate to the internal bore of resin the dependence of the structure. The results showed when BMA was 27% ( wt) , MBAM was 1. 3% (wt), BPO was 0. 7% (wt), PVA was 3% (wt), O/W was 4:1, the absorption of the resins to benzene, toluene and xylene were 18. 082, 9. 831, 9. 064 g ' g~'; and the absorption of the resins to benzene, toluene and xy-
Key words: oil-absorption resin; acrylate; suspension polymerization; porogenic agent; oil retention
1前言
人类在开采、运输和利用石油的过程中时有污染发生，工厂和矿山排水以及城市含油污水的排放都严重危害着人们的健康，同时也破坏了生态平衡，而工厂废油及油的运输带来的污染则更为突出（1-4)，因此有效的油品回收技术及含油工业废水净化材料的研究势在必行。吸油树脂是近年来开发成功的用于废水处理的一种新型高分子材料[3-7]，它是一种不同于传统吸油材料的新型吸油材料，具有吸油种类多、吸油量大、不吸水、受压不漏油等优点，具有广阔的发展前景。
本研究采用悬浮聚合法合成了多孔性丙烯酸酯吸油收稿日期：200909-02
通信作者：黄军左，女，1967年生，副教授
树脂，并对产品的吸油、保油性能等进行了评价。 2实验
实验中使用的主要原料和试剂为：甲基丙烯酸丁酯（BMA）、聚乙烯醇（PVA）（AR，国药集团化学试剂有限公司）；N，N'-亚甲基双丙烯酰胺（MBAM）（AR，天津市光复精细化工研究所）；过氧化苯甲酰（BPO）（成都市科龙化工试剂厂）；苯、甲苯、二甲苯、异戊醇、乙酸乙酯及丁酮（AR，天津市大茂化学试剂厂）。
将分散剂加人盛有定量蒸简水的四口烧瓶中，60℃ 下搅拌50min充分溶解后加人单体、引发剂、交联剂和致孔剂的混合液，反应体系恒温10min后升温至80℃反应数小时。反应完毕后，将产物冷却、过滤、水洗并干燥，得到吸油性树脂。
准确称取一定质量的干燥树脂（W。），在室温下浸人足量待测油品中，每隔0.5h取出，尚滴5min之后
