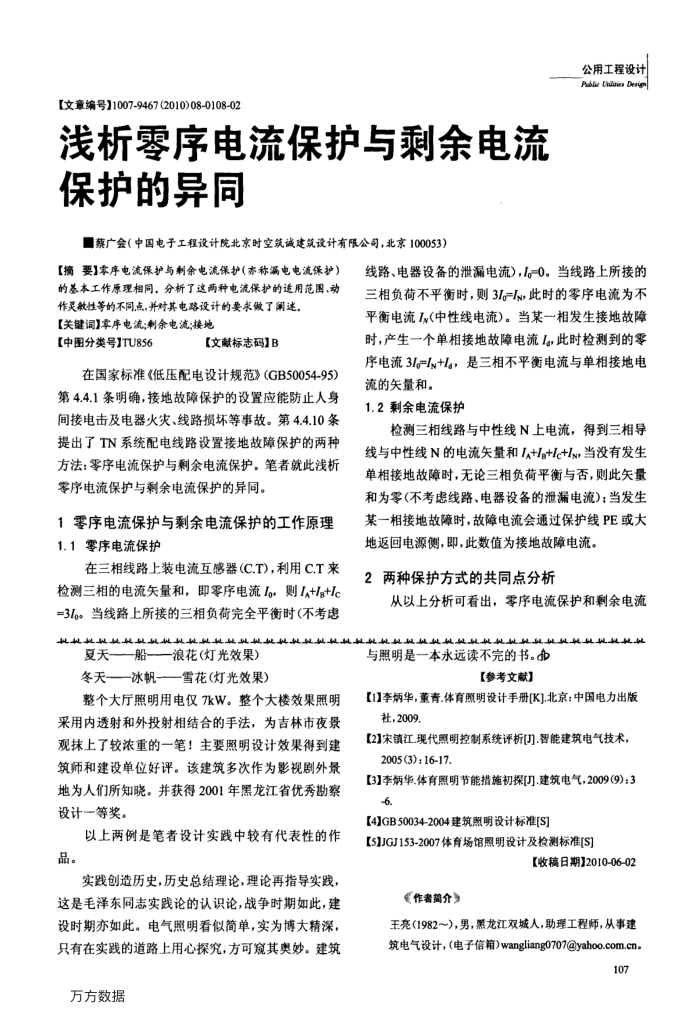

[文章编号】1007-9467(2010)08-0108-02
浅析零序电流保护与剩余电流保护的异同
蔡广会（中国电子工程设计院北京时空筑诚建筑设计有限公司，北京100053）
【摘要】本序电流保护与制余电流保护（亦称漏电电流保护）的基本工作原理相同分析了这两种电流保护的适用范图、动
作灵敏性等的不同点，并对其电路设计的要求做了阐述，【关键词】零序电流;剩余电流;接地
【中图分类号】TU856
【文献标志码】B
在国家标准《低压配电设计规范》（GB50054-95）第4.4.1条明确，接地故障保护的设置应能防止人身间接电击及电器火灾、线路损坏等事故。第4.4.10条提出了TN系统配电线路设置接地故障保护的两种方法：零序电流保护与剩余电流保护。笔者就此浅析零序电流保护与剩余电流保护的异同。
1零序电流保护与剩余电流保护的工作原理 1.1零序电流保护
在三相线路上装电流互感器(C.T)，利用C.T来检测三相的电流失量和，即零序电流Io，则I+Ia+l。 =31o。当线路上所接的三相负荷完全平衡时(不考患热4u
夏天—船——浪花(灯光效果）冬天——冰帆——雪花（灯光效果）
整个大厅照明用电仅7kW。整个大楼效果照明采用内透射和外投射相结合的手法，为吉林市夜景观抹上了较浓重的一笔！主要照明设计效果得到建筑师和建设单位好评。该建筑多次作为影视剧外景地为人们所知晓。并获得2001年黑龙江省优秀勘察设计一等奖。
以上两例是笔者设计实践中较有代表性的作品。
实践创造历史，历史总结理论，理论再指导实践，这是毛泽东同志实践论的认识论，战争时期如此，建设时期亦如此。电气照明看似简单，实为博大精深，只有在实践的道路上用心探究，方可窥其奥妙。建筑
万方数据
公用工程设计 Plie Uhlinieas Design
线路、电器设备的泄漏电流），l。-0。当线路上所接的三相负荷不平衡时，则31=In，此时的零序电流为不平衡电流Is(中性线电流)。当某一相发生接地故障时，产生一个单相接地故障电流I此时检测到的零序电流31=l%+l，是三相不平衡电流与单相接地电流的失量和。
1.2剩余电流保护
检测三相线路与中性线N上电流，得到三相导线与中性线N的电流矢量和Is+Ig+Ic+Is，当没有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零(不考虑线路、电器设备的泄漏电流)：当发生某一相接地故障时，故障电流会通过保护线PE或大
地返回电源侧，即，此数值为接地故障电流。 2两种保护方式的共同点分析
从以上分析可看出，零序电流保护和剩余电流 LMuwwuM
