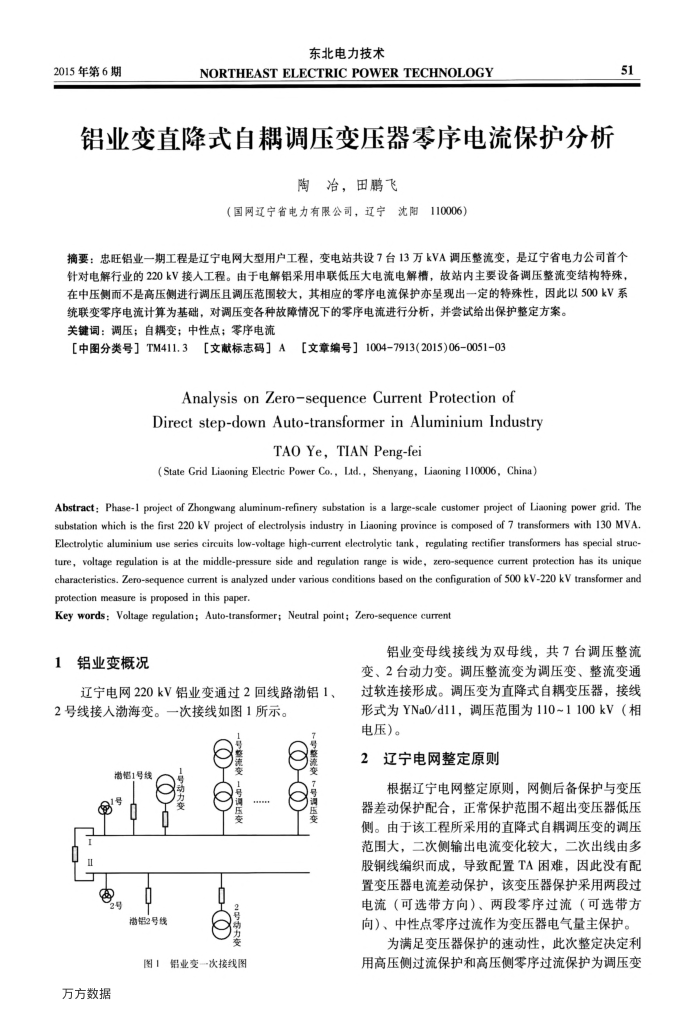

铝业变直降式自耦调压变压器零序电流保护分析
陶冶，田鹏飞
（国网辽宁省电力有限公司，辽宁沈阳110006）
51
摘要：忠旺铝业一期工程是辽宁电网大型用户工程，变电站共设7台13万kVA调压整流变，是辽宁省电力公司首个针对电解行业的220kV接人工程。由于电解铝采用串联低压大电流电解槽，故站内主要设备调压整流变结构特殊，在中压侧而不是高压侧进行调压且调压范围较大，其相应的零序电流保护亦呈现出一定的特殊性，因此以500kV系统联变零序电流计算为基础，对调压变各种故障情况下的零序电流进行分析，并尝试给出保护整定方案。
关键词：调压；自耦变；中性点；零序电流【中图分类号】TM411.3
［文献标志码］A
[文章编号］1004-7913(2015)06-0051-03
Analysis on Zero-sequence Current Protection of
Direct step-down Auto-transformer in Aluminium Industry
TAOYe，TIANPeng-fei
(State Grid Liaoning Eleetrie Power Co., Lad., Shenyang, Liaoning 110006, China)
Abstract: Phase-1 project of Zhongwang aluminum-refinery substation is a large-scale customer project of Liaoning power grid., The substation which is the first 220 kV project of electrolysis industry in Liaoning province is composed of 7 transformers with 130 MVA. Electrolytic aluminium use series circuits low-voltage high-curent electrolytic tank, regulating rectifier transformers has special struc-ture, voltage regulation is at the middle-pressure side and regulation range is wide, zero-sequence current protection has its unique characteristics. Zero-sequence current is analyzed under various conditions based on the configuration of 500 k V-220 kV transformer and protection measure is proposed in this paper.
Key words:Voltage regulation; Auto-transformer; Neutral point; Zero-sequence current
铝业变概况 1
辽宁电网220kV铝业变通过2回线路渤铝1、 2号线接人渤海变。一次接线如图1所示。
微格
微铝2号线
图丨铝业变一次接线图
万方数据
铝业变母线接线为双母线，共7台调压整流
变、2台动力变。调压整流变为调压变、整流变通过软连接形成。调压变为直降式自耦变压器，接线形式为YNa0/d11，调压范围为110~1100kV（相电压)。
2
辽宁电网整定原则
根据辽宁电网整定原则，网侧后备保护与变压
器差动保护配合，正常保护范围不超出变压器低压侧。由于该工程所采用的直降式自耦调压变的调压范围大，二次侧输出电流变化较大，二次出线由多股铜线编织而成，导致配置TA困难，因此没有配置变压器电流差动保护，该变压器保护采用两段过电流（可选带方向）、两段零序过流（可选带方向）、中性点零序过流作为变压器电气量主保护。
为满足变压器保护的速动性，此次整定决定利用高压侧过流保护和高压侧零序过流保护为调压变
