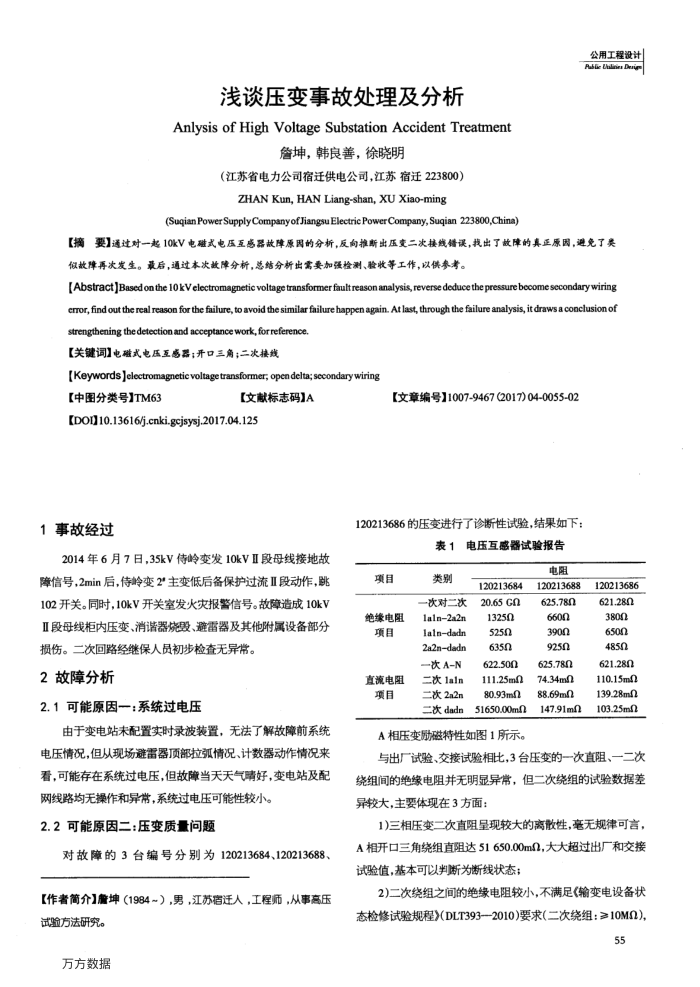

浅谈压变事故处理及分析
AnlysisofHighVoltageSubstationAccidentTreatment
詹坤，韩良善，徐晓明
（江苏省电力公司宿迁供电公司，江苏宿迁223800）
ZHAN Kun, HAN Liang-shan, XU Xiao-ming
(Suqian Power Supply CompanyofJiangsu Electric Power Company, Suqian 223800,China)
公用工程没计 AbleUulinesDe
【摘要】通过对一起10kV电磁式电压互感器故障原因的分析，反向推断出压变二次接线错误，我出了故障的真正原因，避免了类似故障再次发生。最后，通过本次故障分析，总结分析出需要加强检测、验收等工作，以供参考。
[Abstract]Based on the 10kV electromagnetic voltage transformerfaultreason analysis, reverse deduce the pressure become secondary wiring error,find out thereal reason for thefailure, to avoid thesimilarfailurehappen again. At last, through thefailure analysis, it draws a conclusionof
strengthening the detection and acceptance work,forreference【关键词】电磁式电压互感器；开口三角；二次接线
[Keywords Jelectromagnetie voltage transformer; open delta; secondary wiring
【中图分类号】TM63
【文献标志码】A
[DO]10.13616/j.cnki.gcjsysj.2017.04.125 1事故经过
2014年6月7日，35kV侍岭变发10kVⅡ段母线接地故障信号，2min后，侍岭变2"主变低后备保护过流Ⅱ段动作，跳 102开关。同时.10kV开关室发火灾报警信号。故障造成10kV Ⅱ段母线柜内压变、消谐器烧毁、避雷器及其他附属设备部分
损伤。二次回路经继保人员初步检查无异常。 2故障分析
2.1可能原因一：系统过电压
由于变电站未配置实时录波装置，无法了解故障前系统电压情况，但从现场避雷器顶拉弧情况、计数器动作情况来看，可能存在系统过电压，但故障当天天气晴好，变电站及配
网线路均无操作和异常，系统过电压可能性较小。 2.2可能原因二：压变质量问题
对故障的3台编号分别为120213684、120213688、【作者简介】管坤（1984~），男，江苏宿迁人，工程师，从事高压试验方法研究。
万方数据
【文章编号】1007-9467(2017)04-0055-02
120213686的压变进行了诊断性试验，结果如下：
表1电压互感器试验报告
项目绝缘电阻项目
直流电阻项目
类别一次对二次 1aln2a2n latndadn 2a2ndadn—次A-N 二次laln 二次2a2n 二次dadn
120213684 20.65Gn 13250 5250 6350 622.500 111.25mm 80.93mm 51650.00mm
A相压变励磁特性如图1所示。
电阻 120213688 625.780 6600 3900 9250 625.780 74.34ml 88.69ml 147.91mm
120213686 621.280 3800 6500 4850 621.280 110.15mΩ 139.28mm 103.25mm
与出厂试验、交接试验相比，3台压变的一次直阻、一二次绕组间的绝缘电阻并无明显异常，但二次绕组的试验数据差异较大，主要体现在3方面：
1)三相压变二次直阻呈现较大的离散性，毫无规律可言， A相开口三角绕组直阻达51650.00mQ，大大超过出厂和交接试验值，基本可以判断为断线状态；
2)二次绕组之间的绝缘电阻较小，不满足（输变电设备状态检修试验规程》(DLT393--2010)要求（二次绕组：≥10MQ)
55
