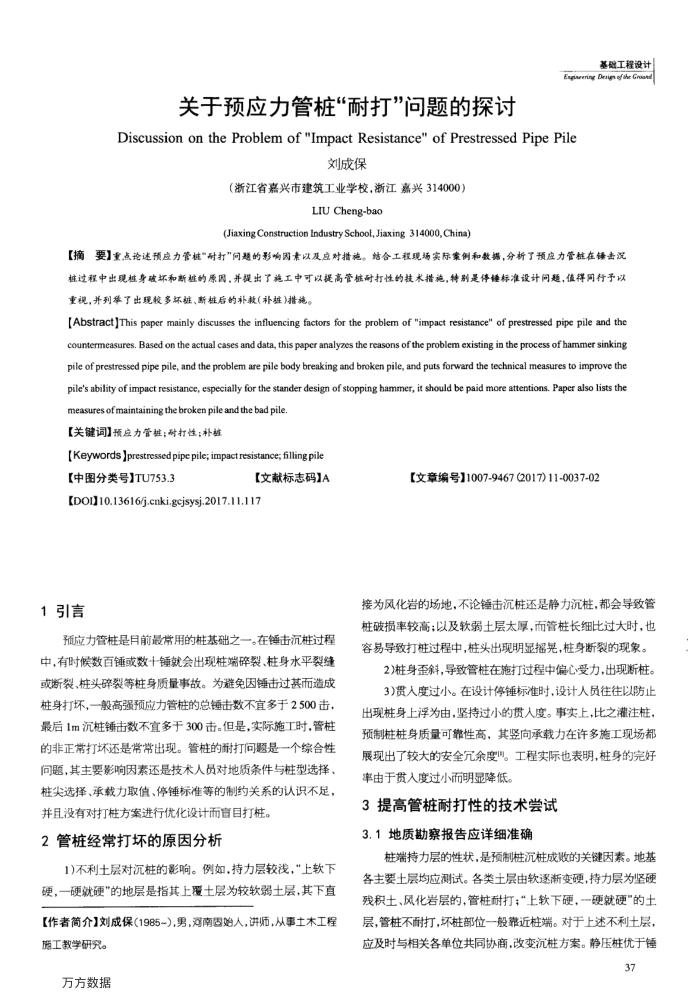

关于预应力管桩“耐打”问题的探讨
基础工程设计 Esivering Denig ofake Groud
DiscussionontheProblemof"ImpactResistance"ofPrestressedPipePile
刘成保
（浙江省嘉兴市建筑工业学校，浙江嘉兴314000）
LIU Cheng-bao
(Jiaxing Construction Industry School,Jiaxing 314000, China)
【摘要】重点论述预应力管桩"耐打"问题的影响因素以及应对措施。结合工程现场实际案例和数据，分析了预应力管柱在锤击况过程中出现性身破坏和断链的原围，并提出了施工中可以提高管桩耐打性的技术措施，特转别是停锂标准设计间题，值得同行予以重视，并列举了出现较多坏环桩、断柱后的补(补雄)措施。
[Abstract]This paper mainly discusses the influencing factors for the problem of "impact resistance" of prestressed pipe pile and the countermeasures. Based on the actual cases and data, this paper analyzes the reasons of the problem existing in the process of hammer sinking eandeaa pile's ability ofimpact resistance, especially for the stander design ofstopping hammer, it should be paid more attentions. Paper also lists the
measures ofmaintaining the broken pile and the bad pile.【关键词】预应力管链；耐打性；补被
[Keywords ]prestressed pipe pile; impact resistance; filling pile
【中图分类号】TU753.3
【文献标志码】A
[DOI]10.13616/j.cnki.gcjsysj.2017.11.117 1引言
预应力管桩是月前最常用的桩基础之一。在锤击沉桩过程中，有时候数百锤或数十锤就会出现柱端碎裂、柱身水平裂缝或断裂、桩头碎裂等桩身质量事故。为避免因锤击过基而造成桩身打坏，一般高强预应力管桩的总锤击数不宜多于2500击，最后1m沉桩锤击数不宜多于300击。但是，实际施工时，管桩的非正常打坏环还是常常出现。管桩的耐打可题是一个综合性问题，其主要影响因素还是技术人员对地质条件与柱型选择、桩尖选择、承载力取值、停锤标准等的制约关系的认识不足，
并且没有对打柱方案进行优化设计而言目打桩。 2管桩经常打坏的原因分析
1)不利土层对沉柱的影响。例如，持力层较浅，“上软下硬，一硬就硬"的地层是指其上覆土层为较软弱土层，其下直【作者简介】刘成保(1985~),男，河南固始人，讲师，从事土木工程施工教学研究。
万方数据
【文章编号】1007-9467 (2017)11-0037-02
接为风化岩的场地，不论锤击沉桩还是静力沉桩，都会导致管桩破损率较高；以及软弱土层太厚，而管桩长细比过大时，也容易导致打桩过程中，桩头出现明显播光，柱身断裂的现象。
2)桩身歪斜，导致管在施打过程中偏心受力，出现断桩。 3)贯入度过小。在设计停锤标准时，设计人员往往以防止
出现桩身上浮为由，坚持过小的贯人度。事实上，比之灌注，预制柱桩身质量可靠性高，其竖向承载力在许多施工现场都展现出了较大的安全穴余度"。工程实际也表明，桩身的完好率由于贯入度过小而明显降低
3提高管桩耐打性的技术尝试 3.1地质勘察报告应详细准确
端持力层的性状，是预制沉桩成收的关键因素。地基各主要土层均应测试。各类土层由软逐渐变硬，持力层为坚硬残积土、风化岩层的，管桩耐打；“上软下硬，一硬就硬"的士层，管桩不耐打，坏桩部位一般靠近桩端。对于上述不利土层，应及时与相关各单位共同协商，改变沉柱方案。静压桩优于锂
37
