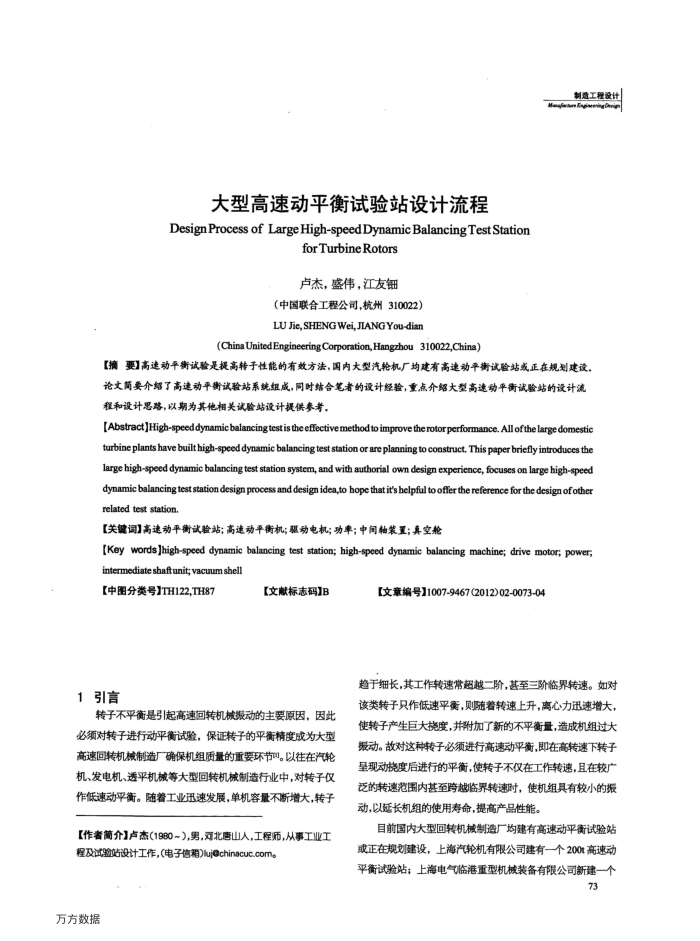

大型高速动平衡试验站设计流程
Design Process of Large High-speed Dynamic Balancing Test Station
forTurbineRotors 卢杰，盛伟，江友钮
（中国联合工程公司，杭州310022） LU Jie,SHENGWei,JIANGYou-dian
(China United Engineering Corporation, Hangzhou 310022,China)
制造工程设计 ugpgaahyaryaye
【摘要】高速动平衡试验是提高转于性能的有效方法，国内大型汽轮机厂均建有高速动平衡试验站或正在规划建设。论文简要介绍了高速动平衡试验站系统组成，同时结合笔者的设计经验，重点介绍大型高速动平街试验站的设计流程和设计思路，以期为其他相关试险站设计提供参考。
[Abstract]High-speeddymamic balancingtestisthe effectivemethodto improvetherotorperformance. Allofthelargedomestic turbine plants have built high-speed dynamic balancing test station or are planning to construct, This paper briefly introduces the large high-speed dynamic balancing test station system, and with authorial own design experience, focuses on large highspeed dynamic balancingtest station design process and design idea,to hope that it's helpful to offerthe reference forthe design ofother related test station.
【关键词】高速动平衡试验站；高速动平街机；疆动电机;功率；中间轴装置；真空舱
[Key words Jhigh-speed dynamic balancing test station; high-speed dynamic balancing machine; drive motor; power, intermediate shaft unit; vacuum shell
【中图分类号】TH122,TH87 1引言
[文献标志码]B
转子不平衡是引起高速回转机械报动的主要原因，因此必须对转子进行动平衡试验，保证转子的平衡精度成为大型高速回转机械制造厂确保机组质量的重要环节。以往在汽轮机、发电机、透平机械等大型回转机械制造行业中，对转子仅作低速动平衡。随着工业迅速发展，单机容量不断增大，转子
【作者简介】卢杰(1980~，男，双北唐山人，工程师，从事工业工程及试验站设计工作，(电子信箱)lujechinacuc.com。
万方数据
[文章编号】1007-9467(2012)02-0073-04
趋于细长，其工作转速常超越二阶，基至三阶临界转速。如对该类转子只作低速平衡，则随着转速上升，离心力迅速增大，使转子产生巨大挑度，并附加了新的不平衡量，造成机组过大报动。故对这种转子必须进行高速动平衡，即在高转速下转子呈现动晓度后进行的平衡，使转子不仅在工作转速，且在较广泛的转速范围内基至跨越临界转速时，使机组具有较小的振动，以延长机组的使用寿命，提高产品性能。
目前国内大型回转机械制造厂均建有高速动平衡试验站或正在规划建设，上海汽轮机有限公司建有一个200t高速动平街试验站；上海电气临港重型机械装备有限公司新建一个
73
