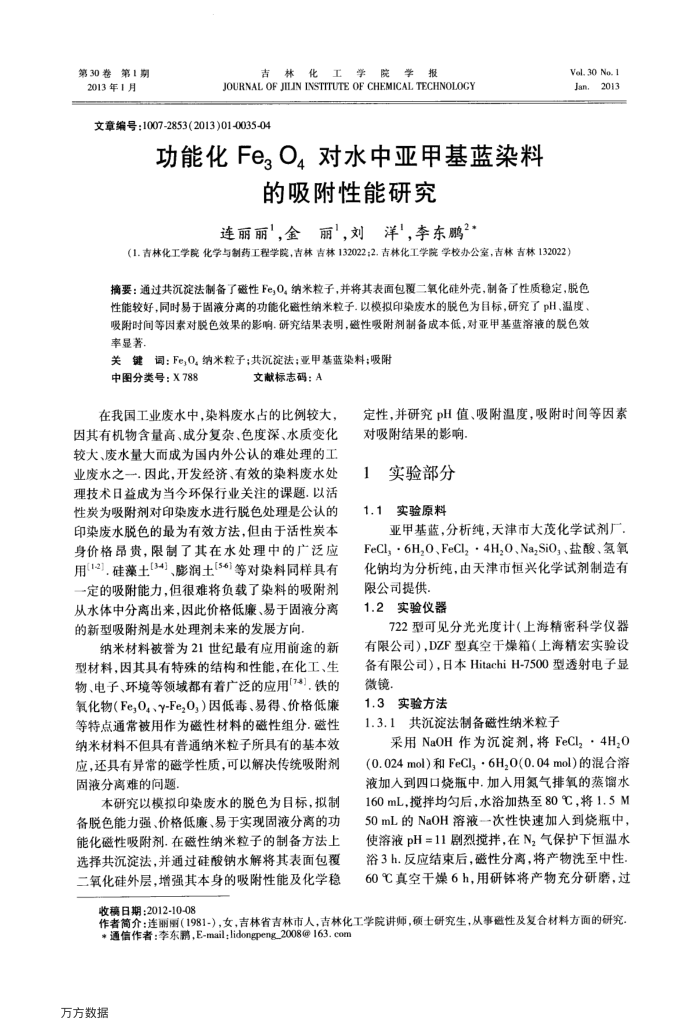

第30卷第1期 2013年1月
吉林化
工学院学报
JOURNAL OF JILIN INSTTTUTE OF CHEMICAL TECHNOLOGY
文章编号：1007-2853(2013)01-0035-04
功能化Fe3O4对水中亚甲基蓝染料
的吸附性能研究
连丽丽'，金丽，刘洋，李东鹏?*
Vel. 30 No. 1 Jan.2013
（1.吉林化工学院化学与制药工程学院，吉林吉林132022;2.吉林化工学院学校办公室，吉林吉林132022）
摘要：通过共沉淀法制备了磁性Fe,O，纳米粒子，并将其表面包覆二氧化硅外壳，制备了性质稳定，脱色性能较好，同时易于固液分离的功能化磁性纳米粒子.以模拟印染废水的脱色为目标，研究了pH、温度、吸附时间等因素对脱色效果的影响.研究结果表明，磁性吸附剂制备成本低，对亚甲基蓝溶液的脱色效率显著、
关键词：Fe,O。纳米粒子;共沉淀法；亚甲基蓝染料；吸附
中图分类号：X788
文献标志码：A
在我国工业废水中，染料废水占的比例较大，因其有机物含量高、成分复杂、色度深、水质变化较大、废水量大而成为国内外公认的难处理的工业废水之一.因此，开发经济、有效的染料废水处理技术日益成为当今环保行业关注的课题.以活性炭为吸附剂对印染废水进行脱色处理是公认的印染废水脱色的最为有效方法，但由于活性炭本身价格昂贵，限制了其在水处理中的广泛应用(1-2].硅藻土[34]、膨润土[56]等对染料同样具有一定的吸附能力，但很难将负载了染料的吸附剂从水体中分离出来，因此价格低廉、易于固液分离的新型吸附剂是水处理剂未来的发展方向
纳米材料被誉为21世纪最有应用前途的新型材料，因其具有特殊的结构和性能，在化工、生物、电子、环境等领域都有着广泛的应用(18).铁的氧化物（Fe,O4、-Fe,O,）因低毒、易得、价格低廉等特点通常被用作为磁性材料的磁性组分磁性纳米材料不但具有普通纳米粒子所具有的基本效应，还具有异常的磁学性质，可以解决传统吸附剂固液分离难的问题
本研究以模拟印染废水的脱色为目标，拟制备脱色能力强、价格低廉、易于实现固液分离的功能化磁性吸附剂.在磁性纳米粒子的制备方法上选择共沉淀法，并通过硅酸钠水解将其表面包覆二氧化硅外层，增强其本身的吸附性能及化学稳
定性，并研究pH值、吸附温度，吸附时间等因素对吸附结果的影响
实验部分 1.1实验原料
亚甲基蓝，分析纯，天津市大茂化学试剂厂， FeCl，·6H,O、FeCl,·4H,O、Na,SiO,、盐酸、氢氧化钠均为分析纯，由天津市恒兴化学试剂制造有
限公司提供， 1.2实验仪器
722型可见分光光度计（上海精密科学仪器有限公司），DZF型真空干燥箱（上海精宏实验设备有限公司），日本HitachiH-7500型透射电子显微镜
1.3实验方法
1.3.1共沉淀法制备磁性纳米粒子
采用NaOH作为沉淀剂，将FeCl2·4H,O(0.024mol)和FeCl,·6H,0(0.04mol)的混合溶液加人到四口烧瓶中.加入用氮气排氧的蒸馏水 160mL，搅拌均匀后，水浴加热至80℃，将1.5M 50mL的NaOH溶液一次性快速加入到烧瓶中使溶液pH=11剧烈搅拌，在N，气保护下恒温水浴3h.反应结束后，磁性分离，将产物洗至中性 60℃真空干燥6h，用研体将产物充分研磨，过
收稿日期：2012-10-08
作者简介：连丽丽（1981-），女，吉林省吉林市人，吉林化工学院讲师，硕士研究生，从事磁性及复合材料方面的研究*通信作者：李东鹏，E-mail;lidongpeng_2008163.com
万方数据
