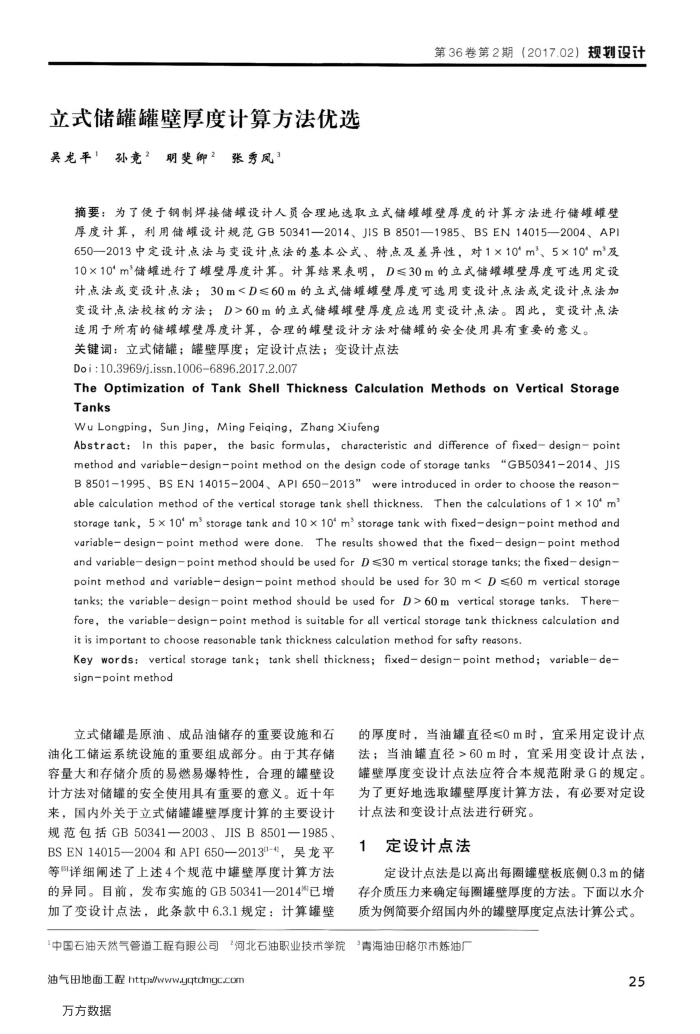

立式储罐罐壁厚度计算方法优选吴龙平1孙竞2明斐御2
张秀风3
第36卷第2期（2017.02）关
规划设计
摘要：为了便于钢制焊接储罐设计人员合理地选取立式储罐罐壁厚度的计算方法进行储罐罐壁厚度计算，利用储维设计规范GB50341—2014、JISB8501—1985、BSEN14015—2004、API 650一2013中定设计点法与变设计点法的基本公式、特点及差异性，对1×10°m、5×10m及 10×10°m储罐进行了罐壁厚度计算。计算结果表明，
D≤30m的立式储罐壁厚度可选用定设
计点法或变设计点法；30m60m的立式储罐维壁厚度应选用变设计点法。因此，变设计点法
适用于所有的储罐罐壁厚度计算，合理的罐壁设计方法对储罐的安全使用具有重要的意义。关键词：立式储罐；罐壁厚度；定设计点法；变设计点法
Doi :10.3969/j.issn.10066896.2017.2.007 Tanks
Wu Longping,Sun Jing,Ming Feiqing,Zhang Xiufeng
Abstract: In this paper, the basic formulas, characteristic and difference of fixed designpoint B 85011995,BS EN 140152004, API 6502013"were introduced in order to choose the reason able calculation method of the vertical storage tank shell thickness. Then the calculations of 1 × 10* m* storage tank, 5 × 10° m’ storage tank and 10 × 10° m’ storage tank with fixeddesign=point method and variable design point method were done. The results showed that the fixed design-point method and variabledesignpoint method should be used for D ≤30 m vertical storage tanks; the fixeddesign point method and variabledesign=point method should be used for 30 m < D ≤60 m vertical storage tanks; the variabledesignpoint method should be used for D > 60 m vertical storage tanks. There fore, the variabledesignpoint method is suitable for all vertical storage tank thickness calculation and it is important to choose reasonable tank thickness calculation method for safty reasons.
Key words: vertical storage tank; tank shell thickness; fixeddesignpoint method; variablede-sign-point method
立式储罐是原油、成品油储存的重要设施和石
油化工储运系统设施的重要组成部分。由于其存储容量大和存储介质的易燃易爆特性，合理的壁设计方法对储罐的安全使用具有重要的意义。近十年来，国内外关于立式储罐罐壁厚度计算的主要设计规范包括GB50341—2003、JISB8501—1985、 BSEN14015—2004和API650—20131-4)，吴龙平等详细阐述了上述4个规范中罐壁厚度计算方法的异同。目前，发布实施的GB50341一2014"已增加了变设计点法，此条款中6.3.1规定：计算罐壁
的厚度时，当油罐直径≤0m时，宜采用定设计点法；当油罐直径>60m时，宜采用变设计点法，罐壁厚度变设计点法应符合本规范附录G的规定。为了更好地选取罐壁厚度计算方法，有必要对定设计点法和变设计点法进行研究。
定设计点法
定设计点法是以高出每圈罐壁板底侧0.3m的储存介质压力来确定每圈罐壁厚度的方法。下面以水介质为例简要介绍国内外的罐壁厚度定点法计算公式。
中国石油天然气管道工程有限公司
“青海油田格尔市炼油厂
司“河北石油职业技市学院
