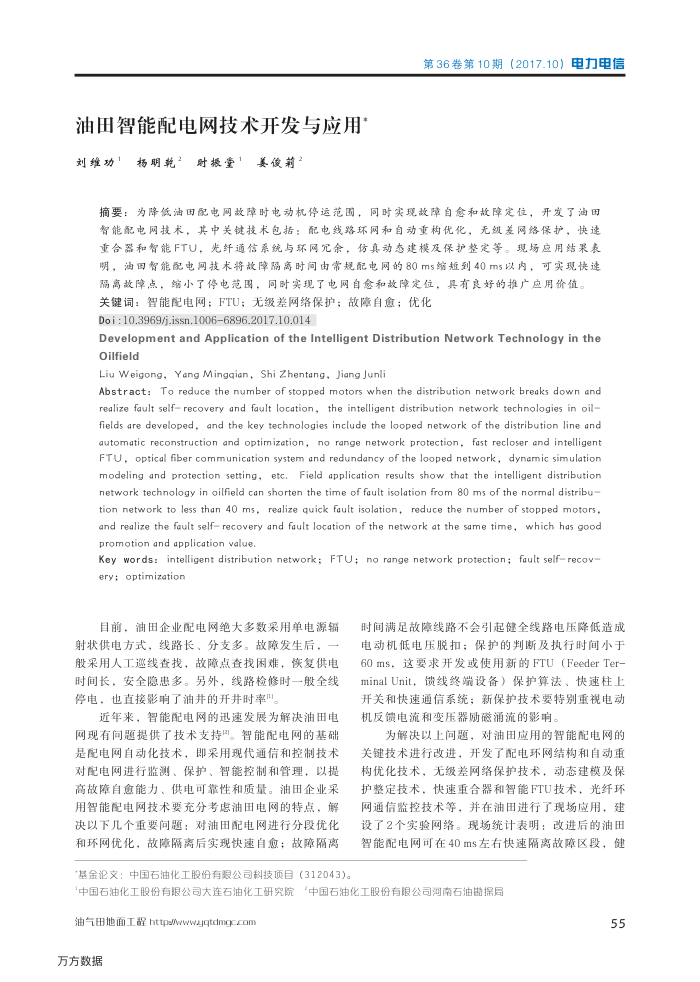

油由智能配电网技术开发与应用
刘维功1
杨明乾2时振堂1姜俊莉2
第36卷第10期（2017.10）电力电信
摘要：为降低油田配电网故障时电动机停运范国，同时实现故障自念和故障定位，开发了油田智能配电网技术，其中关键技术包括：配电线路环网和自动重构优化，无级差网络保护，快速重合器和智能FTU，光纤通信系统与环网允余，仿真动态建模及保护整定等。现场应用结果表明，油图智能配电网技术将故障隔离时间由常规配电网的80ms缩短到40ms以内，可实现快速隔高故障点，缩小了停电范，同时实现了电网自愈和故障定位，具有良好的推广应用价值，
关键词：智能配电网；FTU；无级差网络保护；故障自愈；优化 Doi :10.3969/j.issn.10066896.2017.10.014
Development and Application of the Intelligent Distribution Network Technology in the oilfield
Liu Weigong, Yang Mingqian, Shi Zhentang, Jiang Junli
Abstract: To reduce the number of stopped motors when the distribution network breaks down and realize fault self recovery and fault location, the intelligent distribution network technologies in oil-fields are developed, and the key technologies include the looped network of the distribution line and automatic reconstruction and optimization， no range network protection,
fast recloser and intelligent
FTU, optical fiber communication system and redundancy of the looped network, dynamic simulation modeling and protection setting, etc.
Field application results show that the intelligent distribution
network technology in oilfield can shorten the time of fault isolation from 80 ms of the normal distribu tion network to less than 40 ms, realize quick fault isolation, reduce the number of stopped motors, and realize the fault self recovery and fault location of the network at the same time, which has good promotion and application value
Key words: intelligent distribution network ; FTU; no range network protection; fault selfrecov ery; optimization
目前，油田企业配电网绝大多数采用单电源辐射状供电方式，线路长、分支多。故障发生后，般采用人工巡线查找，故障点查找困难，恢复供电时间长，安全隐患多。另外，线路检修时一般全线停电，也直接影响了油井的开井时率"。
近年来，智能配电网的迅速发展为解决油田电网现有问题提供了技术支持叫。智能配电网的基础是配电网自动化技术，即采用现代通信和控制技术对配电网进行监测、保护、智能控制和管理，以提高故障自愈能力、供电可靠性和质量。油田企业采用智能配电网技术要充分考虑油田电网的特点，解决以下几个重要问题：对油田配电网进行分段优化和环网优化，故障隔离后实现快速自愈；故障隔离
基金论文：中国石油化工股份有限公司科技项目（312043)。
时间满足故障线路不会引起健全线路电压降低造成电动机低电压脱扣；保护的判断及执行时间小于 60 ms，这要求开发或使用新的FTU（Feeder Ter-minalUnit，馈线终端设备）保护算法、快速柱上开关和快速通信系统；新保护技术要特别重视电动机反馈电流和变压器励磁涌流的影响。
为解决以上问题，对油田应用的智能配电网的
关键技术进行改进，开发了配电环网结构和自动重构优化技术，无级差网络保护技术，动态建模及保护整定技术，快速重合器和智能FTU技术，光纤环网通信监控技术等，并在油田进行了现场应用，建设了2个实验网络。现场统计表明：改进后的油田智能配电网可在40ms左右快速隔离故障区段，健
“中国石油化工股份有限公司河南石油勘探局
中国石油化工股份有限公司大连石油化工研究院
