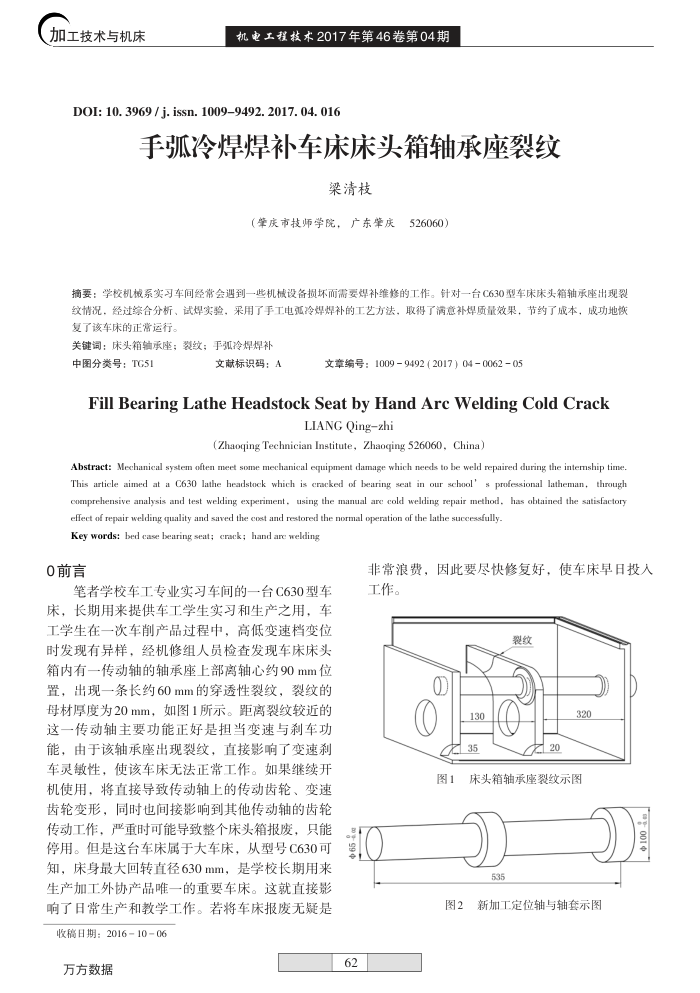

加工技术与机床
机电工程技术2017年第46卷第04期
DOI: 10.3969/j.issn.10099492.2017.04.016
手弧冷焊焊补车床床头箱轴承座裂纹
梁清枝
（肇庆市技师学院，广东肇庆526060）
摘要：学校机械系实习车间经常会遇到一些机械设备损坏而需要焊补维修的工作。针对一台C630型车床床头箱轴承座出现裂纹情况，经过综合分析、试焊实验，采用了手工电弧冷焊焊补的工艺方法，取得了满意补焊质量效果，节约了成本，成功地恢复了该车床的正常运行。
关键词：床头箱轴承座；裂纹；手弧冷焊焊补
中图分类号：TG51
文献标识码：A
文章编号：10099492（2017）04006205
FillBearingLatheHeadstockSeatbyHandArcWeldingColdCrack
LIANG Qingzhi
(Zhaoqing Technician Institute, Zhaoqing 526060, China)
Abstract: Mechanical system often meet some mechanical equipment damage which needs to be weld repaired during the intemship time. This article aimed at a C630 lathe headstock which is cracked of bearing seat in our school' s professional latheman, through comprehensive analysis and test welding experiment, using the manual are: cold welding repair method, has obtained the satisfactory
effect of repair welding quality and saved the cost and restored the normal operation of the lathe successfully-Key words: bed case bearing seat: crack : hand arc welding
0前言
笔者学校车工专业实习车间的一台C630型车床，长期用来提供车工学生实习和生产之用，车工学生在一次车削产品过程中，高低变速档变位时发现有异样，经机修组人员检查发现车床床头箱内有一传动轴的轴承座上部离轴心约90mm位置，出现一条长约60mm的穿透性裂纹，裂纹的母材厚度为20mm，如图1所示。距离裂纹较近的这一传动轴主要功能正好是担当变速与刹车功能，由于该轴承座出现裂纹，直接影响了变速刹车灵敏性，使该车床无法正常工作。如果继续开机使用，将直接导致传动轴上的传动齿轮、变速齿轮变形，同时也间接影响到其他传动轴的齿轮传动工作，严重时可能导致整个床头箱报废，只能停用。但是这台车床属于大车床，从型号C630可知，床身最大回转直径630mm，是学校长期用来生产加工外协产品唯一的重要车床。这就直接影响了日常生产和教学工作。若将车床报废无疑是
收稿日期：20161006 万方数据
62
非常浪费，因此要尽快修复好，使车床早日投人工作。
裂纹
Q
320
35
图1 图2
2
床头箱轴承座裂纹示图
535
新加工定位轴与轴套示图
