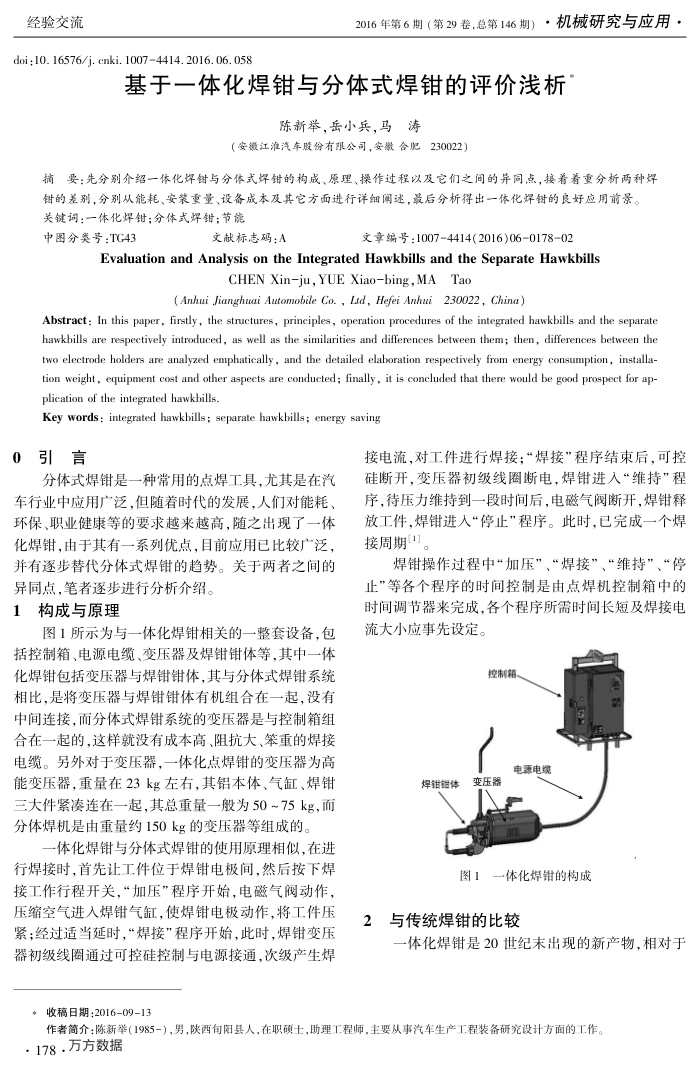

经验交流
doi;10.16576/j. cnki.10074414.2016.06.058
2016年第6期（第29卷，总第146期）·机械研究与应用
基于一体化焊钳与分体式焊钳的评价浅析
陈新举，岳小兵，马涛
（安徽江淮汽车股份有限公司，安徽合肥230022）
摘要：先分别介绍一体化焊钳与分体式焊钳的构成、原理、操作过程以及它们之间的异同点，接着着重分析两种焊
钳的差别，分别从能耗、安装重量、设备成本及其它方面进行详细闻述，最后分析得出一体化焊钳的好应用前景关键词：一体化焊钳；分体式婵钳：节能
中图分类号：TG43
文献标志码：A
文章编号：10074414(2016)06017802
Evaluation and Analysis on the Integrated Hawkbills and the Separate Hawkbills
CHEN Xin-ju,YUE Xiao-bing,MATao
(Anhui Jianghuai Automobile Co. , Lid, Hefei Anhui 230022, China)
Abstract: In this paper, firstly, the structures, principles, operation procedures of the integrated hawkbills and the separate hawkbills are respectively introduced, as well as the similarities and differences between them; then, differences between the two electrode holders are analyzed emphatically, and the detailed elaboration respectively from energy consumption, installa tion weight, equipment cost and other aspects are conducted; finally, it is concluded that there would be good prospect for ap plication of the integrated hawkbills.
Key words : integrated hawkbills ; separate hawkbills; energy saving
0
引言
分体式焊钳是一种常用的点焊工具，尤其是在汽车行业中应用广泛，但随着时代的发展，人们对能耗、环保、职业健康等的要求越来越高，随之出现了一体化焊钳，由于其有一系列优点，目前应用已比较广泛并有逐步替代分体式焊错的趋势。关于两者之间的
异同点，笔者逐步进行分析介绍。 1构成与原理
图1所示为与一体化焊钳相关的一整套设备，包
括控制箱、电源电缆、变压器及焊错错体等，其中一体化焊钳包括变压器与焊钳钳体，其与分体式焊钳系统相比，是将变压器与焊钳钳体有机组合在一起，没有中间连接，而分体式焊钳系统的变压器是与控制箱组合在一起的，这样就没有成本高、阻抗大、案重的焊接电缆。另外对于变压器，一体化点焊钳的变压器为高能变压器，重量在23k左右，其铝本体、气缸、焊钳三大件紧凌连在一起，其总重量一般为50~75kg，而分体焊机是由重量约150kg的变压器等组成的。
体化焊钳与分体式焊钳的使用原理相似，在进
行焊接时，首先让工件位于焊钳电极间，然后按下焊接工作行程开关，“加压”程序开始，电磁气阀动作，压缩空气进入焊钳气缸，使焊钳电极动作，将工件压紧；经过适当延时，“焊接”程序开始，此时，焊钳变压器初级线圈通过可控硅控制与电源接通，次级产生焊
*收稿日期：2016-09-13
接电流，对工件进行焊接；“焊接”程序结束后，可控硅断开，变压器初级线圈断电，焊钳进入“维持”程序，待压力维持到一段时间后，电磁气阀断开，焊钳释放工件，焊钳进人“停止”程序。此时，已完成一个焊接周期(1)。
焊钳操作过程中“加压”、“焊接”、“维持”、“停止等各个程序的时间控制是由点焊机控制箱中的时间调节器来完成，各个程序所需时间长短及焊接电流大小应事先设定。
控制箱、
电源电缆
焊钳钳体
变压器
图1一体化焊钳的构成
2与传统焊钳的比较
一体化焊错是20世纪未出现的新产物，相对于
作者简介：陈新举（1985-），男，陕西旬阳县人，在职硕士，助理工程师，主要从事汽车生产工程装备研究设计方面的工作，·178.万方数据
