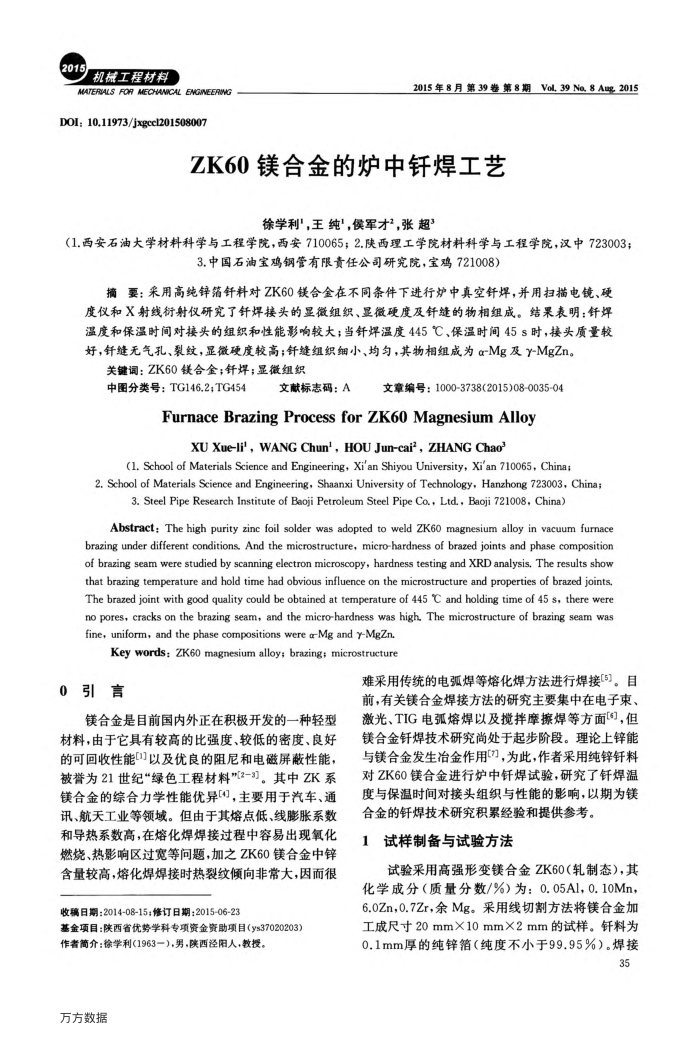

机械工程材料
MATERALS FOR MECHANICAL ENGINEERIG DOI:10.11973/jxgcl201508007
2015年8月第39卷第8期Vol,39No,8Aug2015
ZK60镁合金的炉中钎焊工艺
徐学利"，王纯"，侯军才，张超”
（1.西安石油大学材料科学与工程学院，西安710065；2.陕西理工学院材料科学与工程学院，汉中723003；
3.中国石油宝鸡钢管有限贵任公司研究院，宝鸡721008）
摘要：采用高纯锌箔针料对ZK60镁合金在不同条件下进行炉中真空针焊，并用扫描电镜、硬度仪和X射线衍射仪研究了针焊接头的显微组织、显微硬度及针缝的物相组成。结果表明：针焊温度和保温时间对接头的组织和性能影响较大；当针焊温度445℃、保温时间45s时，接头质量较好，针缝无气孔、裂纹，显微硬度较高；针缝组织细小、均匀，其物相组成为α-Mg及-MgZn。
关键词：ZK60镁合金；针焊；显微组织
中图分类号：TG146.2;TG454
文献标志码：A
文章编号：1000-3738(2015)08-0035-04
FurnaceBrazingProcessforZK6oMagnesiumAlloy
XU Xue-li', WANG Chun', HOU Jun-cai’, ZHANG Chao
(1, School of Materials Science and Engineering, Xi'an Shiyou University, Xi'an 710065, China;
2. School of Materials Science and Engineering, Shaanxi University of Technology, Hanzhong 723003, China;
3. Steel Pipe Research Institute of Beoji Petroleum Steel Pipe Co., Ltd., Baoji 721008, China)
aaenneeaeeeaone brazing under different conditions, And the microstructure, micro-hardness of brazed joints and phase composition of brazing seam were studied by scanning electron microscopy, hardness testing and XRD analysis, The results show that brazing temperature and hold time had obvious influence on the microstructure and properties of brazed joints The brazed joint with good quality could be obtained at temperature of 445 C and holding time of 45 s, there were no pores, cracks on the brazing seam, and the micro-hardness was high. The microstructure of brazing seam was fine, uniform, and the phase compositions were c-Mg and y-MgZn
Key words: ZK60 magnesium alloy; brazing; microstructure
0引言
镁合金是目前国内外正在积极开发的一种轻型材料，由于它具有较高的比强度、较低的密度、良好的可回收性能口以及优良的阻尼和电磁屏蔽性能，被誉为21世纪“绿色工程材料"[2-3]。其中ZK系镁合金的综合力学性能优异4}，主要用于汽车、通讯、航天工业等领域。但由于其熔点低、线膨胀系数和导热系数高，在熔化焊焊接过程中容易出现氧化燃烧、热影响区过宽等问题，加之ZK60镁合金中锌含量较高，熔化焊焊接时热裂纹倾向非常大，因而很
收稿日期：2014-08-15：修订日期：2015-06-23
基金项目：陕西省优势学科专项资金资助项目（ys37020203）
作者简介：徐学利（1963一），男，陕西泾阳人教授万方数据
难采用传统的电弧焊等熔化焊方法进行焊接(5)。目前，有关镁合金焊接方法的研究主要集中在电子束，激光、TIG电弧熔焊以及揽拌摩擦焊等方面[，但镁合金钎焊技术研究尚处于起步阶段。理论上锌能与镁合金发生冶金作用汀，为此，作者采用纯锌钎料对ZK60镁合金进行炉中钎焊试验，研究了钎焊温度与保温时间对接头组织与性能的影响，以期为镁
合金的针焊技术研究积累经验和提供参考。 1试样制备与试验方法
试验采用高强形变镁合金ZK60（轧制态），其化学成分（质量分数/%）为：0.05Al，0.10Mn， 6.0Zn，0.7Zr，余Mg。采用线切割方法将镁合金加工成尺寸20mmX10mm×2mm的试样。钎料为 0.1mm厚的纯锌箔（纯度不小于99.95%）。焊接
35
