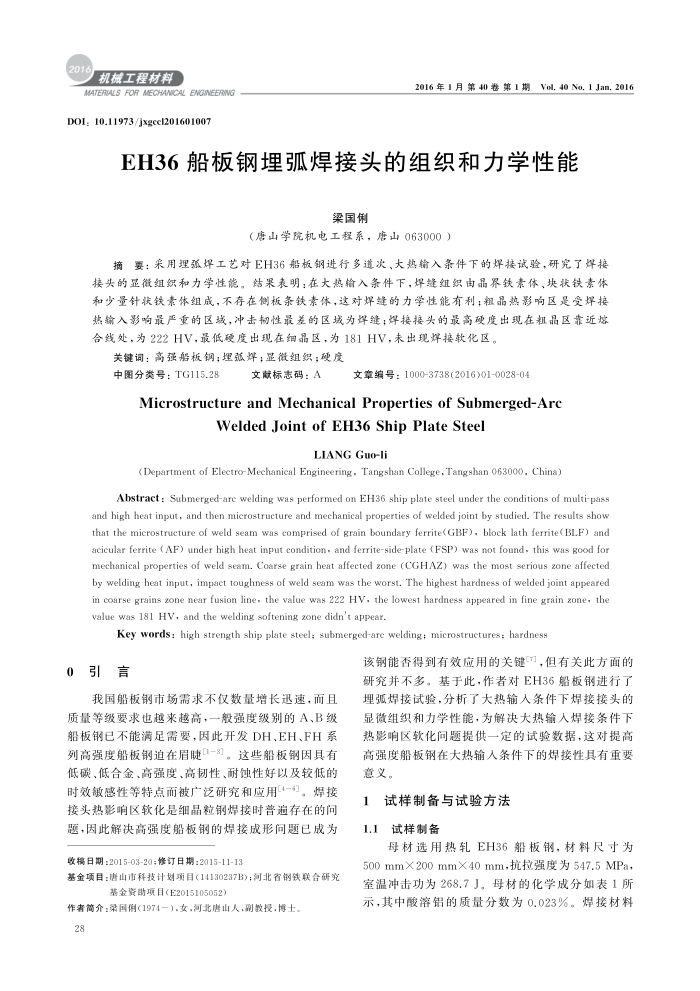

厂机械工程材料
MATERALS FOR MECHAWICAL ENGIMEERIWG D01:10.11973/jxgccl201601007
2016年1月第40卷第1期Vol,40 No,1 Jan,2016
EH36船板钢埋弧焊接头自
的组织和力学性能
梁国俐
（唐山学院机电工程系，唐山063000）
摘要：采用理弧焊工艺对EH36船板钢进行多道次、大热输入条件下的焊接试验，研究了焊接接头的显微组织和力学性能。结果表明：在大热输入条件下，焊缝组织由晶界缺素体、块状铁素体和少量针状铁素体组成，不存在侧板条铁素体，这对焊缝的力学性能有利；粗晶热影响区是受焊接热输入影响最严重的区城，冲击韧性最差的区域为焊缝，焊接接头的最高硬度出现在粗晶区靠近熔
合线处，为222HV，最低硬度出现在细晶区，为181HV，未出现烊接软化区。关键词：高强船板钢；埋弧婵；显微组织；硬度
中图分类号：TG115.28
文蕨标志码：A
文章编号：1000-3738(2016)01-0028-04
Microstructure and Mechanical Properties of Submerged-Arc
Welded Joint of EH36 Ship Plate Steel
LIANG Guo-li
(Department of Electro-Mechanical Engineering, Tangshan College, Tangshan 063000, China)
Abstract : Submerged-are welding was performed on EH36 ship plate steel under the conditions of multi-pass and high heat input, and then microstructure and mechanical properties of welded joint by studied. The results show that the microstructure of weld seam was comprised of grain boundary ferrite(GBF), block lath ferrite(BLF) and acicular ferrite (AF) under high heat input condition, and ferrite-side-plate (FSP) was not found, this was good for mechanical properties of weld seam. Coarse grain heat affected zone (CGHAZ) was the most serious zone affected by welding heat input, impact toughness of weld seam was the worst. The highest hardness of welded joint appeared in coarse grains zone near fusion line, the value was 222 HV, the lowest hardness appeared in fine grain zone, the value was 181 HV, and the welding softening zone didn't appear.
Key words: high strength ship plate steel; submerged-are welding:; microstructures; hardness
0引言
我国船板钢市场需求不仅数量增长迅速，而且质量等级要求也越来越高，一般强度级别的A、B级船板钢已不能满足需要，因此开发DH、EH、FH系列高强度船板钢迫在眉睫1-3]。这些船板钢因具有低碳、低合金、高强度、高韧性、耐蚀性好以及较低的时效敏感性等特点而被广泛研究和应用4-汀。焊接接头热影响区软化是细晶粒钢焊接时普存在的问题，因此解决高强度船板钢的焊接成形问题已成为
收稿日期：2015-03-20：修订日期：2015-11-13
基金项目：唐山市科技计划项目（14130237B)；河北省钢铁联合研究
基金资项目（E2015105052）
作者简介：案国例（1974一），女，河北唐山人，副教授，博士。 28
该钢能否得到有效应用的关键，但有关此方面的研究并不多。基于此，作者对EH36船板钢进行了埋弧焊接试验，分析了大热输人条件下焊接接头的显微组织和力学性能，为解决大热输人焊接条件下热影响区软化问题提供一定的试验数据，这对提高高强度船板钢在大热输入条件下的焊接性具有重要意义。
试样制备与试验方法 1
试样制备 1.1
母材选用热轧EH36船板钢，材料尺寸为 500mmX200mmX40mm，抗拉强度为547.5MPa，室温冲击功为268.7。母材的化学成分如表1所示，其中酸溶铝的质量分数为0.023%。焊接材料
