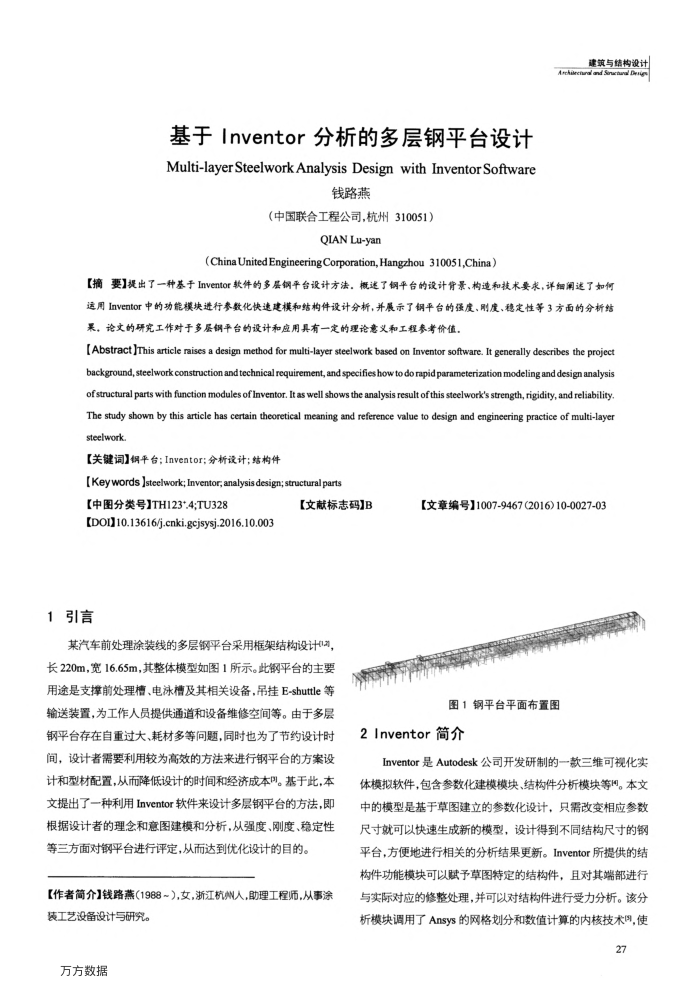

基于Inventor分析的多层钢平台设计 Multi-layerSteelworkAnalysisDesignwithInventorSoftware
钱路燕
（中国联合工程公司，杭州310051）
QIAN Lu-yan
(China United Engineering Corporation, Hangzhou 310051,China)
建筑与结构设计
【摘要提出了一种基于Inventor款件的多层钢平台设计方法，概述了钢平台的设计骨景、构造和救术要求，详细阐述了如何运用inventor中的功能模块进行参数化快速建模和结构件设计分析，并展示了钢平台的强度、则度、稳定性等3方面的分析结果，论文的研究工作对于多层钢平台的设计和应用具有一定的理论意义和工程参考价值。
[Abstract ]This article raises a design method for multi-layer steelwork based on Inventor software. It generally describes the project background,steelwork construction and technical requirement, and specifies how to do rapid parameterization modeling and design analysis ofstructural parts with function modules ofInventor. It as wellshows the analysis result ofthis steelwork's strength, rigidity,and reliability The study shown by this article has certain theoretical meaning and reference value to design and engineering practice of multi-layer steelwork.
【关键词】钢平台；Inventor；分析设计；结构件
[Key words Jsteelwork; Inventor, analysis design; structural parts
【中图分类号】TH123+.4;TU328
[DO1]10.13616/j.cnki.gcjsysj.2016.10.003
1引言
【文献标志码]B
某汽车前处理涂装线的多层钢平台采用框架结构设计12 长220m，宽16.65m，其整体模型如图1所示。此钢平台的主要用途是支撑前处理槽、电泳槽及其相关设备，吊挂E-shuttle等输送装置，为工作人员提供通道和设备维修空间等。由于多层
钢平台存在自重过大、耗材多等问题，同时也为了节约设计时间，设计者需要利用较为高效的方法来进行钢平台的方案设计和型材配置，从而降低设计的时间和经济成本。基于此，本文提出了一种利用Inventor软件来设计多层钢平台的方法，即根据设计者的理念和意图建模和分析，从强度、刚度、稳定性等三方面对钢平台进行评定，从而达到优化设计的目的。
【作者简介】钱路燕（1988~），女，浙江杭州人，助理工程师，从事涂
装工艺设备设计与研究万方数据
【文章编号】1007-9467(2016)10-0027-03
图1钢平台平面布置图
2Inventor简介
Inventor是Autodesk公司开发研制的一款三维可视化实体模拟软件，包含参数化建模模块、结构件分析模块等。本文中的模型是基于草图建立的参数化设计，只需改变相应参数尺寸就可以快速生成新的模型，设计得到不同结构尺寸的钢平台，方便地进行相关的分析结果更新。Inventor所提供的结构件功能模块可以赋予草图特定的结构件，且对其端部进行与实际对应的修整处理，并可以对结构件进行受力分析。该分析模块调用了Ansys的网格划分和数值计算的内核技术图，使
27
