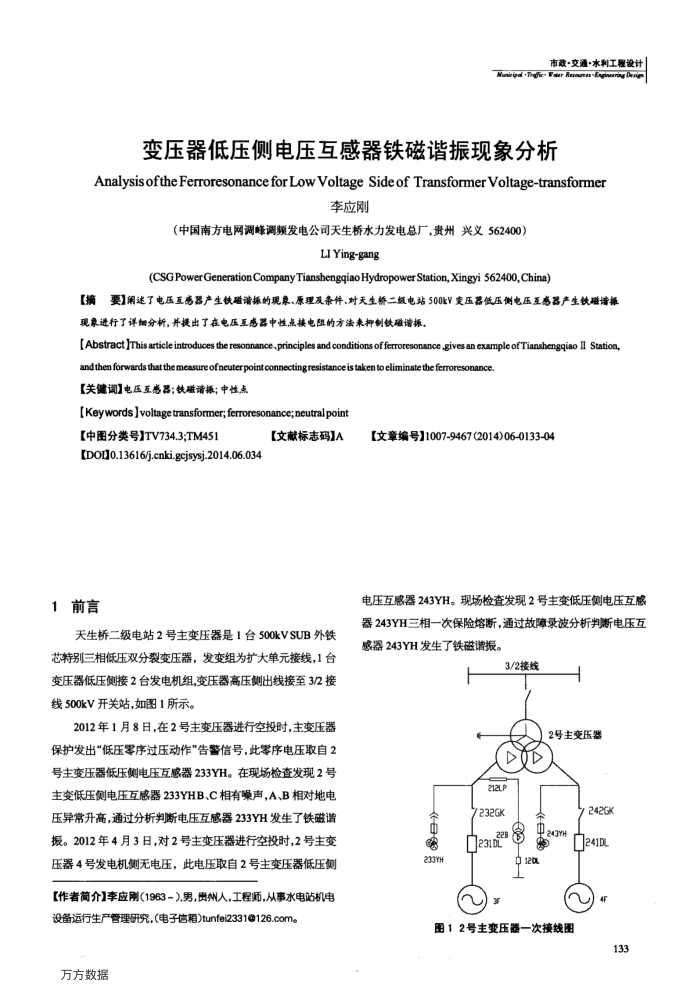

变压器低压侧电压互感器铁磁谐振现象分析
AnalysisoftheFerroresonanceforLowVoltageSideofTransformerVoltage-transformer
李应刚
（中国南方电网调峰调频发电公司天生桥水力发电总厂，贵州兴义562400）
LIYing-gang
(CSGPowerGeneration CompanyTianshengqiao Hydropower Station,Xingyi 562400,China)
现象进行了详细分析，并提出了在电压互感器中性点接电阻的方法来抑制铁磁谱振，
[Abstract ]This article introduces the resonnanceprinciples and conditions offerroresonance,gives an example ofTianshengqiao II Station
and thenforwards that themeasureofneuterpointconnectingresistanceistaken to eliminatetheferroresonance【关健词】电压互感器；铁磁请振；中性点
[Key words ]voltage transformer; ferroresonance; neutral point
【中图分类号】TV734.3;TM451
[DOJ0.13616/j.cnki.gcjsysj.2014.06.034 1前言
【文献标志码]A
天生桥二级电站2号主变压器是1台500kVSUB外铁芯特别三相低压双分裂变压器，发变组为扩大单元接线，1台变压器低压侧接2台发电机组，变压器高压侧出线接至3/2接线500kV开关站，如图1所示。
2012年1月8日，在2号主变压器进行空投时，主变压器保护发出“低压零序过压动作”告警信号，此零序电压取自2 号主变压器低压侧电压互感器233YH。在现场检查发现2号主变低压侧电压互感器233YHB、C相有噪声，A、B相对地电压异常升高，通过分析判断电压互感器233YH发生了铁磁振。2012年4月3日，对2号主变压器进行空投时，2号主变压器4号发电机侧无电压，此电压取自2号主变压器低压侧
【作者简介】李应刚(1963~),男，贵州人，工程师，从事水电站机电
设备运行生产管理研究，（电子信箱）tunfei2331@126.com。万方数据
【文章编号】1007-9467(2014)06-0133-04
电压互感器243YH。现场检查发现2号主变低压侧电压互感器243YH三相一次保险熔断，通过故障录波分析判断电压互感器243YH发生了铁磁谱振。
3/2接线
2号主变压器
212LF
0 233YH
/232GK 231DL
中243mm 120
图12号主变压器一次接线图
/242GK 241DL
