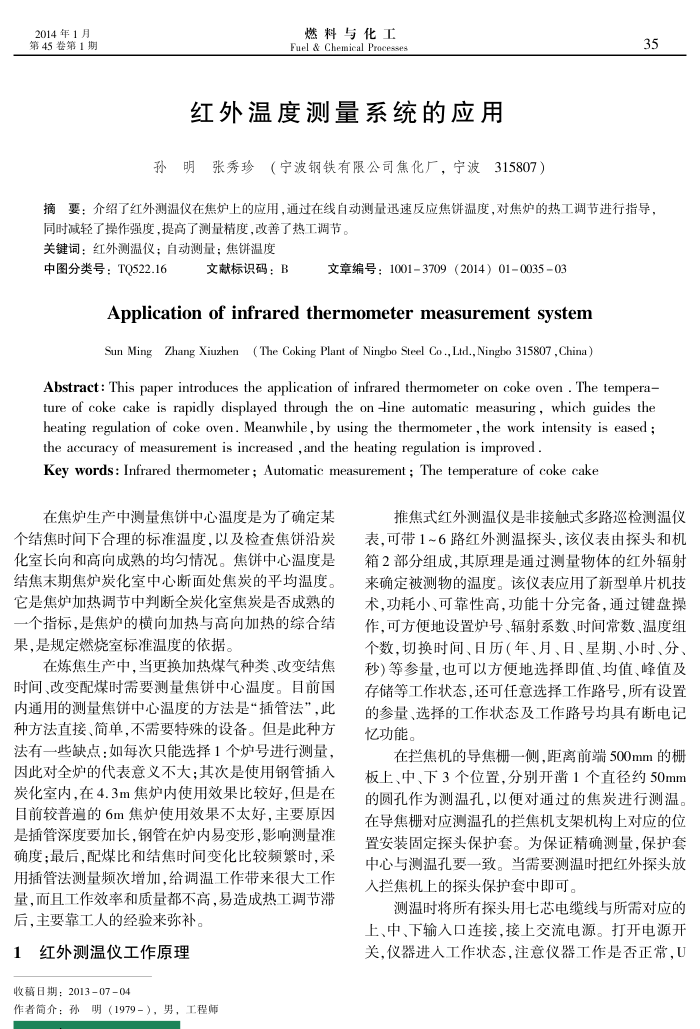

2014年1月第45卷第1期
燃料与化工 Fuel & Chemical Processes
红外温度测量系统的应用
孙明张秀珍（宁波钢铁有限公司焦化厂，宁波315807）
35
摘要：介绍了红外测温仪在焦炉上的应用，通过在线自动测量迅速反应焦饼温度，对焦炉的热工调节进行指导，
同时减轻了操作强度，提高了测量精度，改善了热工调节。关键词：红外测温仪；自动测量；焦饼温度
中图分类号：TQ522.16
文献标识码：B
文章编号：10013709（2014）01003503
Applicationofinfraredthermometermeasurementsystem Sun MingZhang Xiuzhen(The Coking Plant of Ningbo Steel Co .,Ltd., Ningho 315807, China)
Abstract: This paper introduces the application of infrared thermometer on coke oven . The tempera-ture of coke cake is rapidly displayed through the on line automatic measuring, which guides the heating regulation of coke oven. Meanwhile, by using the thermometer ,the work intensity is eased ; the accuracy of measurement is increased ,and the heating regulation is improved.
Key words: Infrared thermometer; Automatic measurement; The temperature of coke cake
在焦炉生产中测量焦饼中心温度是为了确定某个结焦时间下合理的标准温度，以及检查焦饼沿炭化室长向和高向成熟的均匀情况。焦饼中心温度是结焦末期焦炉炭化室中心断面处焦炭的平均温度。它是焦炉加热调节中判断全炭化室焦炭是否成熟的一个指标，是焦炉的横向加热与高向加热的综合结果，是规定燃烧室标准温度的依据。
在炼焦生产中，当更换加热煤气种类、改变结焦时间、改变配煤时需要测量焦饼中心温度。目前国内通用的测量焦饼中心温度的方法是“插管法”，此种方法直接、简单，不需要特殊的设备。但是此种方法有一些缺点：如每次只能选择1个炉号进行测量，因此对全炉的代表意义不大：其次是使用钢管插入炭化室内.在4.3m焦炉内使用效果比较好，但是在日前较普追的6m集炉使用效果不太好，主要原庆是插管深度要加长，钢管在炉内易变形，影响测量准确度：最后，配煤比和结焦时间变化比较频繁时，采用插管法测量频次增加，给调温工作带来很大工作量，而且工作效率和质量都不高，易造成热工调节滞后，主要靠工人的经验来弥补。
红外测温仪工作原理 1
收稿日期：2013-07-04
作者简介：孙明（1979－），男，工程师
推焦式红外测温仪是非接触式多路巡检测温仪表，可带1~6路红外测温探头，该仪表由探头和机箱2部分组成，其原理是通过测量物体的红外辐射来确定被测物的温度。该仪表应用了新型单片机技本，功群小、日靠性高，功能十分完备，通过键盘操作，可方便地设置炉号、辐射系数、时间常数、温度组个数，切换时间、日历（年、月、日、星期、小时、分、秒）等参量，也可以方便地选择即值、均值、峰值及存储等工作状态，还可任意选择工作路号，所有设置的参量、选择的工作状态及工作路号均具有断电记忆功能。
在拦焦机的导焦栅一侧，距离前端500mm的栅板上、中、下3个位置，分别开凿1个直径约50mm 的圆孔作为测温孔，以便对通过的焦炭进行测温。在导焦栅对应测温孔的拦焦机支架机构上对应的位置安装固定探头保护套。为保证精确测量，保护套中心与测温孔要一致。当需要测温时把红外探头放入拦焦机上的探头保护套中即可。
测温时将所有探头用七芯电缆线与所需对应的上、中、下输入口连接，接上交流电源。打开电源开关，仪器进人工作状态，注意仪器工作是否正常，U
