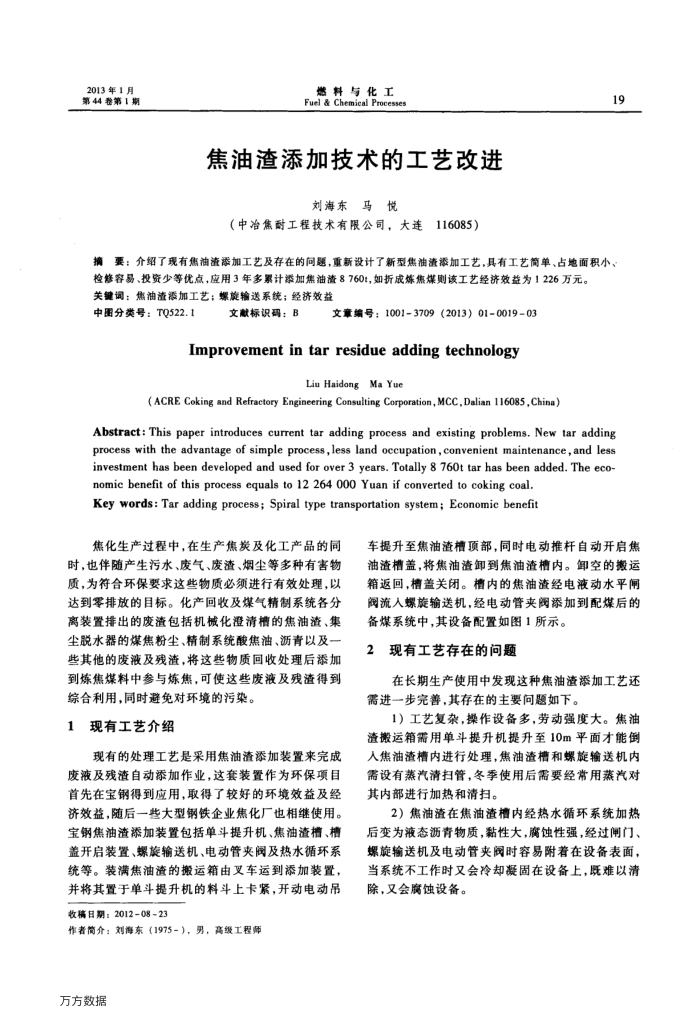

2013年1月第44卷第1期
燃料与化工 Fuel &Chemical Processes
焦油渣添加技术的工艺改进
刘海东马悦
（中冶焦耐工程技术有限公司，大连
116085）
19
摘要：介绍了现有焦油鲨添加工艺及存在的间题，重新设计了新型焦油渣添加工艺，具有工艺简单、占地面积小、
检修容易、投资少等优点，应用3年多累计添加焦油查87601，如折成炼焦煤则该工艺经济效益为1226万元。关键调：焦油渣添加工艺；螺旋输送系统；经济效益
中图分类号：TQ522.1
文献标识码：B
文章编号：1001-3709（2013）01-001903
Improvement in tar residue adding technology
Liu Haidong Ma Yue
( ACRE Coking and Refractory Engineering Consulting Corporation,MCC,Dalian 116085,China)
Abstract: This paper introduces current tar adding process and existing problems. New tar adding process with the advantage of simple process,less land occupation,convenient maintenance,and less investment has been developed and used for over 3 years. Totally 8 760t tar has been added. The eco-
nomic benefit of this process equals to 12 264 000 Yuan if converted to coking coal. Key words: Tar adding process; Spiral type transportation system; Economie benefit
焦化生产过程中，在生产焦炭及化工产品的同
时，也伴随产生污水、废气、废渣、烟尘等多种有害物质，为符合环保要求这些物质必须进行有效处理，以达到零排放的目标。化产回收及煤气精制系统各分离装置排出的废渣包括机械化澄清槽的焦油资、集尘脱水器的煤焦粉尘、精制系统酸焦油、沥青以及些其他的废液及残渣，将这些物质回收处理后添加到炼焦煤料中参与炼焦，可使这些废波及残渣得到
综合利用，同时避免对环境的污染。 1现有工艺介绍
现有的处理工艺是采用焦油渣添加装置来完成废液及残渣自动添加作业，这套装置作为环保项目首先在宝钢得到应用，取得了较好的环境效益及经济效益，随后一些大型钢铁企业焦化广也相继使用。宝钢焦油渣添加装置包括单斗提升机、焦油渣槽、槽盖开启装置、螺族输送机、电动管夹阀及热水循环系统等。装满焦油渣的搬运箱由叉车运到添加装置，并将其置于单斗提升机的料斗上卡紧，开动电动吊收稿日期：2012-08-23
作者简介：刘海东（1975-），男，高级工程师万方数据
车提升至焦油渣槽顶部，同时电动推杆自动开启焦油渣槽盖，将焦油渣卸到焦油渣内。卸空的搬运箱返回，槽盖关闭。槽内的焦油流经电液动水平闸阀流人螺旋输送机，经电动管夹阀添加到配煤后的
备煤系统中，其设备配置如图1所示。 2现有工艺存在的问题
在长期生产使用中发现这种焦油渣添加工艺还需进一步完善，其存在的主要问题如下。
1）工艺复杂，操作设备多，劳动强度大。焦油渣搬运箱需用单斗提升机提升至10m平面才能倒人焦油渣槽内进行处理，焦油落槽和螺旋输送机内需设有蒸汽清扫管，冬季使用后需要经常用蒸汽对其内部进行加热和清扫。
2）焦油渣在焦油渣槽内经热水循环系统加热后变为液态沥青物质，黏性大，腐蚀性强，经过闸门、螺旋输送机及电动管夹阀时容易附着在设备表面，当系统不工作时又会冷却凝固在设备上，既难以清除，又会腐蚀设备。
