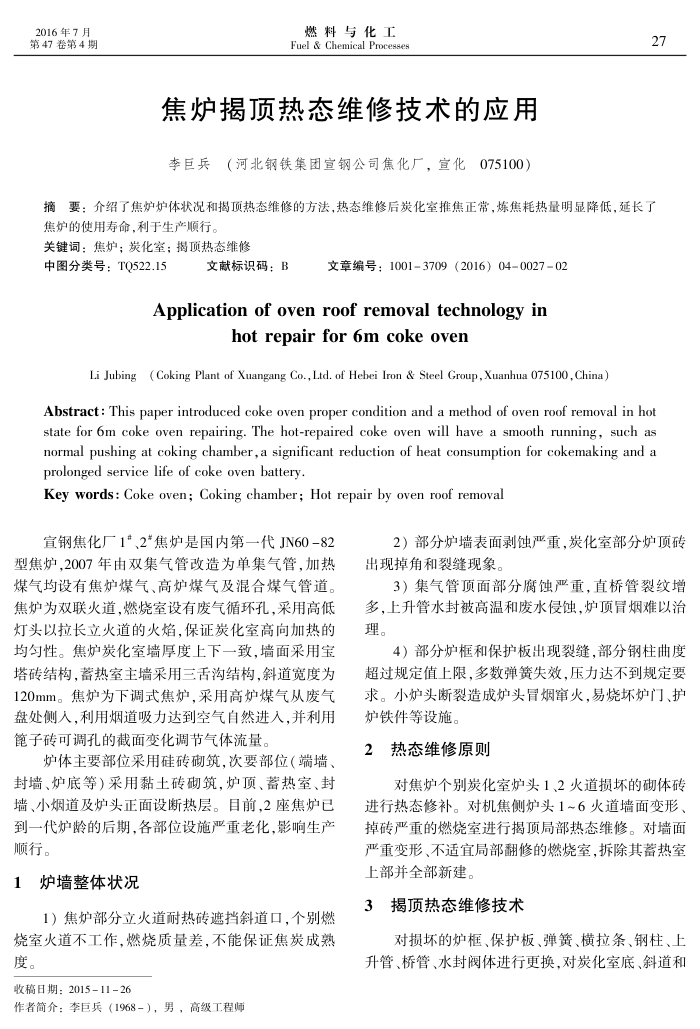

2016年7月第47卷第4期
燃料与化工 Fuel & Chemical Processes
焦炉揭顶热态维修技术的应用李巨兵（河北钢铁集团宣钢公司焦化厂，宣化075100）
27
摘要：介绍了焦炉炉体状况和揭顶热态维修的方法，热态维修后炭化室推焦正常，炼焦耗热量明显降低，延长了焦炉的使用寿命，利于生产顺行。
关键词：焦炉；炭化室；揭顶热态维修
中图分类号：TQ522.15
文献标识码：B
文章编号：10013709（2016）04002702
Applicationofovenroofremovaltechnologyin
hotrepairfor6mcokeoven
Li Jubing( Coking Plant of Xuangang Co., Ltd. of Hebei Iron & Steel Group,Xuanhua 075100, China)
Abstract : This paper introduced coke oven proper condition and a method of oven roof removal in hot state for 6m coke oven repairing. The hot-repaired coke oven will have a smooth running, such as normal pushing at coking chamber,a significant reduction of heat consumption for cokemaking and a prolonged service life of coke oven battery.
Key words: Coke oven; Coking chamber; Hot repair by oven roof removal
宣钢焦化厂1"、2*焦炉是国内第一代JN60-82 型焦炉，2007年由双集气管改造为单集气管，加热煤气均设有焦炉煤气、高炉煤气及混合煤气管道。焦炉为双联火道，燃烧室设有废气循环孔，采用高低灯头以拉长立火道的火焰，保证炭化室高向加热的均性。焦炉炭化室墙厚度上下一致，墙面采用宝塔砖结构，蓄热室主墙采用三舌沟结构，斜道宽度为 120mm。焦炉为下调式焦炉，采用高炉煤气从废气盘处侧人，利用烟道吸力达到空气自然进入，并利用篦子砖可调孔的截面变化调节气体流量。
炉体主要部位采用硅砖砌筑，次要部位（端墙、封墙、炉底等）采用黏土砖砌筑，炉顶、蓄热室、封墙、小烟道及炉头正面设断热层。目前，2座焦炉已到一代炉龄的后期，各部位设施严重老化，影响生产顺行。
炉墙整体状况 1
1）焦炉部分立火道耐热砖遮挡斜道口，个别燃烧室火道不工作，燃烧质量差，不能保证焦炭成熟度。
收稿日期：2015-11-26
作者简介：李巨兵（1968-），男，高级工程师
2）部分炉墙表面剥蚀严重，炭化室部分炉顶砖出现掉角和裂缝现象。
3）集气管顶面部分腐蚀严重，直桥管裂纹增多，上升管水封被高温和废水侵蚀，炉顶冒烟难以治理。
4）部分炉框和保护板出现裂缝，部分钢柱曲度超过规定值上限，多数弹簧失效，压力达不到规定要求。小炉头断裂造成炉头冒烟窜火，易烧坏炉门、护炉铁件等设施。
2热态维修原则
对焦炉个别炭化室炉头1、2火道损坏的砌体砖进行热态修补。对机焦侧炉头1~6火道墙面变形、掉砖严重的燃烧室进行揭顶局部热态维修。对墙面严重变形、不适宜局部翻修的燃烧室，拆除其蓄热室上部并全部新建。
3揭顶热态维修技术
对损坏的炉框、保护板、弹簧、横拉条、钢柱、上升管、桥管、水封阀体进行更换，对炭化室底、斜道和
