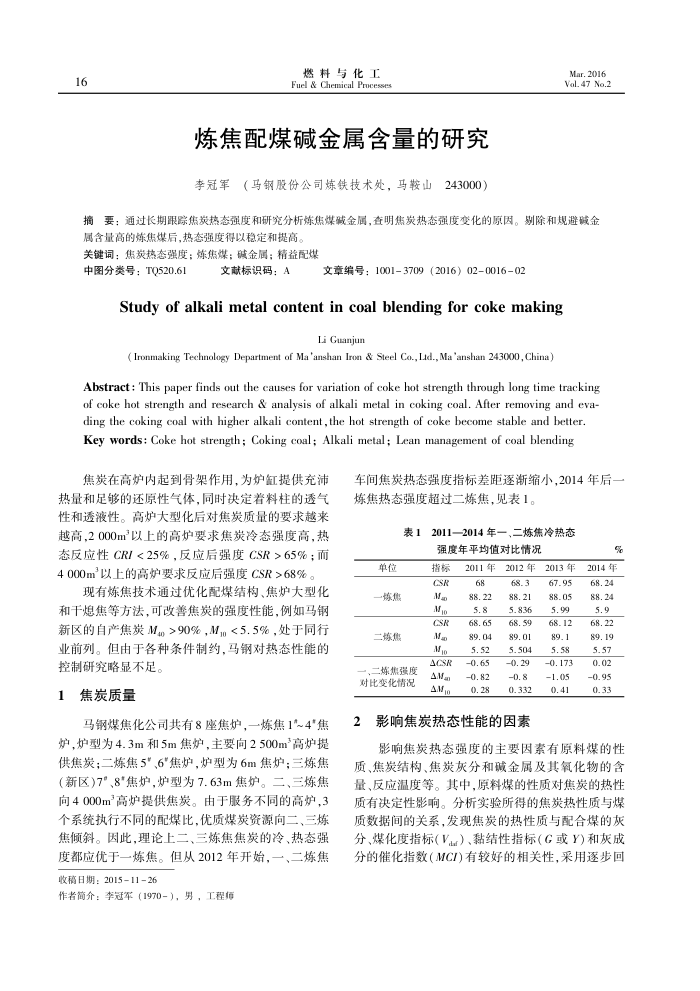

16
燃料与化工 Fuel & Chemical Processes
炼焦配煤碱金属含量的研究
李冠军（马钢股份公司炼铁技术处，马鞍山
243000）
Mar.2016 Vol. 47 No.2
摘要：通过长期跟踪焦炭热态强度和研究分析炼焦煤碱金属，查明焦炭热态强度变化的原因。剔除和规避碱金属含量高的炼焦煤后，热态强度得以稳定和提高。
关键词：焦炭热态强度：炼焦煤：碱金属：精益配煤
中图分类号：TQ520.61
文献标识码：A
文章编号：1001-3709（2016）020016-02
Studyofalkalimetalcontentincoalblendingforcokemaking
Li Guanjun
( Ironmaking Technology Department of Ma'anshan Iron & Steel Co., Lid., Ma'anshan 24300, China)
Abstract: This paper finds out the causes for variation of coke hot strength through long time tracking of coke hot strength and research & analysis of alkali metal in coking coal. After removing and eva-ding the coking coal with higher alkali content,the hot strength of coke become stable and better. Key words: Coke hot strength; Coking coal; Alkali metal; Lean management of coal blending
焦炭在高炉内起到骨架作用，为炉缸提供充沛热量和足够的还原性气体，同时决定着料柱的透气性和透液性。高炉大型化后对焦炭质量的要求越来越高，2000m以上的高炉要求焦炭冷态强度高，热态反应性CR/<25%，反应后强度CSR>65%：而 4000m以上的高炉要求反应后强度CSR>68%
现有炼焦技术通过优化配煤结构、焦炉大型化和于熄焦等方法，可改善焦炭的强度性能，例如马钢新区的自产焦炭M>90%，M.<5.5%，处于同行业前列。但由于各种条件制约，马钢对热态性能的
控制研究略显不足。 1
焦炭质量
马钢煤焦化公司共有8座焦炉，一炼焦14*焦炉，炉型为4.3m和5m焦炉，主要向2500m高炉提供焦炭；二炼焦5"、6"焦炉，炉型为6m焦炉；三炼焦（新区）7°、8*焦炉，炉型为7.63m焦炉。二、三炼焦向4000m"高炉提供焦炭。由于服务不同的高炉，3 个系统执行不同的配煤比，优质煤炭资源向二、三炼焦倾斜。因此，理论上二、三炼焦焦炭的冷、热态强度都应优于一炼焦。但从2012年开始，一、二炼焦收稿日期：20151126
作者简介：李冠军（1970－），男，工程师
车间焦炭热态强度指标差距逐渐缩小，2014年后-炼焦热态强度超过二炼焦，见表1。
表12011—2014年一、二炼焦冷热态
强度年平均值对比情况
单位一炼焦
二炼焦、二炼焦强度对比变化情况
2
指标 CSR Me M CSR Ma Mo ACSR a AM.a
2011年 68 88.22 5.8 68.65 89.04 5.52 0.65 0.82 0.28
2012年 68.3 88.21 5.836 68.59 89.01 5.504 60 0.8 0.332
影响焦炭热态性能的因素
2013年 67.95 88.05 5.99 68.12 89.1 5.58 0.173 1.05 0.41
%
2014年 68.24 88.24 5.9 68.22 89.19 5.57 0.02 0.95 0.33
影响焦炭热态强度的主要因素有原料煤的性
质、焦炭结构、焦炭灰分和碱金属及其氧化物的含量、反应温度等。其中，原料煤的性质对焦炭的热性质有决定性影响。分析实验所得的焦炭热性质与煤质数据间的关系，发现焦炭的热性质与配合煤的灰分、煤化度指标（V）、黏结性指标（G或Y)和灰成分的催化指数（MCI)有较好的相关性，采用逐步回
