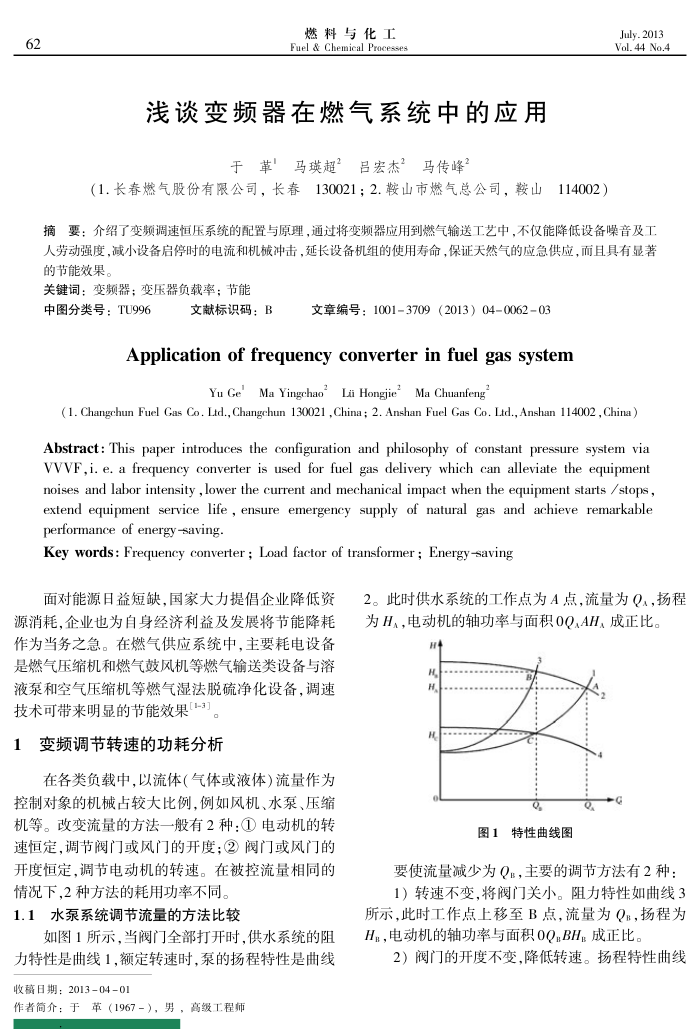

燃料与化工 Fuel & Chemical Processe
浅谈变频器在燃气系统中的应用
于革马瑛超”吕宏杰”马传峰”
（1.长春燃气股份有限公司，长春130021；2.鞍山市燃气总公司，鞍山114002）
July.2013 Vol. 44 No.4
摘要：介绍了变频调速恒压系统的配置与原理，通过将变频器应用到燃气输送工艺中，不仅能降低设备噪音及工人劳动强度，减小设备启停时的电流和机械冲击，延长设备机组的使用寿命，保证天然气的应急供应，而且具有显著的节能效果。
关键词：变频器；变压器负载率；节能
中图分类号：TU996
文献标识码：B
文章编号：10013709（2013）04006203
Applicationoffrequencyconverterinfuelgassystem
Yu Ge' Ma Yingchao’ Lii Hongjie? Ma Chuanfeng
(1. Changchun Fuel Gas Co. Ltd., Changchun 130021 , China ; 2. Anshan Fuel Gas Co. Ltd., Anshan 114002 , China)
Abstract: This paper introduces the configuration and philosophy of constant pressure system via VVVF,i. e. a frequency converter is used for fuel gas delivery which can alleviate the equipment noises and labor intensity ,lower the current and mechanical impact when the equipment starts /stops, extend equipment service life, ensure emergency supply of natural gas and achieve remarkable performance of energy-saving.
Key words:Frequency converter; Load factor of transformer;Energy-saving
面对能源日益短缺，国家大力提倡企业降低资源消耗，企业也为自身经济利益及发展将节能降耗作为当务之急。在燃气供应系统中，主要耗电设备是燃气压缩机和燃气鼓风机等燃气输送类设备与溶液泵和空气压缩机等燃气湿法脱硫净化设备，调速技术可带来明显的节能效果[-3]
变频调节转速的功耗分析 1
在各类负载中，以流体（气体或液体）流量作为控制对象的机械占较大比例，例如风机、水泵、压缩机等。改变流量的方法一般有2种：①电动机的转速恒定，调节阀门或风门的开度：②阀门或风门的开度恒定，调节电动机的转速。在被控流量相同的
情况下，2种方法的耗用功率不同。 1.1水泵系统调节流量的方法比较
如图1所示，当阀门全部打开时，供水系统的阻力特性是曲线1，额定转速时，泵的扬程特性是曲线收稿日期：2013-04-01
作者简介：于革（1967－），男，高级工程师
2。此时供水系统的工作点为A点，流量为O，扬程为H，电动机的轴功率与面积OQ.AH.成正比。
H, H
图1特性曲线图
要使流量减少为0，主要的调节方法有2种： 1）转速不变，将阀门关小。阻力特性如曲线3
所示此时工作点上移至B点，流量为O，扬程为 H，电动机的轴功率与面积OQBH成正比，
2）阀门的开度不变，降低转速。扬程特性曲线
