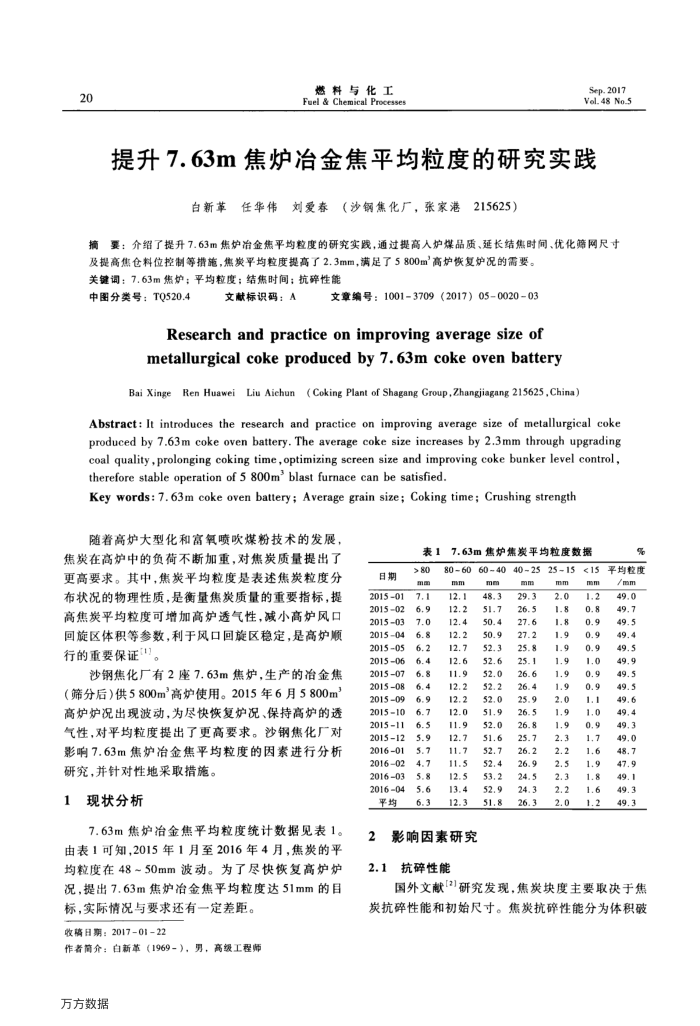

20
燃料与化工 Fuel & Chemical Processes
Sep.2017 Vol. 48 No.5
提升7.63m焦炉冶金焦平均粒度的研究实践
白新革
215625）
任华伟
刘爱春
（沙钢焦化厂，张家港
要：介绍了提升7.63m焦炉冶金焦平均粒度的研究实践，通过提高人炉煤品质、延长结焦时间、优化筛网尺寸摘
及提高焦仓料位控制等措施，焦炭平均粒度提高了2.3mm，满足了5800m高炉恢复炉况的需要。关键调：7.63m焦炉；平均粒度：结焦时间；抗碎性能
文章编号：10013709（2017）05-0020-03
中图分类号：TQ520.4
文献标识码：A
Researchandpracticeonimprovingaveragesizeof metallurgicalcokeproducedby7.63mcokeovenbattery
Bai XingeRen HuaweiLiu Aichun(Coking Plant of Shagang Group,Zhangjiagang 215625,China)
Abstract: It introduces the research and practice on improving average size of metallurgical coke produced by 7.63m coke oven battery. The average coke size increases by 2.3mm through upgrading coal quality,prolonging coking time,optimizing screen size and improving coke bunker level control, therefore stable operation of 5 800m’ blast furnace can be satisfied.
Key words: 7.63m coke oven battery; Average grain size; Coking time; Crushing strength
随着高炉大型化和富氧喷吹煤粉技术的发展，焦炭在高炉中的负荷不断加重，对焦炭质量提出了更高要求。其中，焦炭平均粒度是表述焦炭粒度分布状况的物理性质，是衡量焦炭质量的重要指标，提高焦炭平均粒度可增加高炉透气性，减小高炉风口回旋区体积等参数，利于风口回旋区稳定，是高炉顺行的重要保证"。
沙钢焦化厂有2座7.63m焦炉，生产的冶金焦（筛分后）供5800m高炉使用。2015年6月5800m 高炉炉况出现波动，为尽快恢复炉况、保持高炉的透气性，对平均粒度提出了更高要求。沙钢焦化厂对影响7.63m焦炉冶金焦平均粒度的因素进行分析研究，并针对性地采取措施。
现状分析
7.63m焦炉冶金焦平均粒度统计数据见表1。由表1可知，2015年1月至2016年4月，焦炭的平均粒度在48~50mm波动。为了尽快恢复高炉炉况，提出7.63m焦炉冶金焦平均粒度达51mm的目
标，实际情况与要求还有一定差距。收稿日期：2017-0122
作者简介：白新革（1969-），男，高级工程师万方数据
日期 2015-01 201502 201503 201504 201505 201506 201507 201508 2015 09 201510 201511 201512 201601 201602 09102 201604 平均
2 2.1
表1
>80 mm 7.1 6.9 7.0 6.8 6.2 6.4 6.8 6.4 6.9 6.7 6.5 5.9 5.7 4.7 5.8 5.6 6.3
7.63m焦炉焦炭平均粒度数据
8060 60 ~40 4025 2515
mm 12.1 12.2 12.4 12.2 12.7 12.6 11.9 12.2 12.2 12.0 11.9 12.7 11.7 11.5 12.5 13.4 12.3
mm 48.3 51.7 50.4 50.9 52.3 52.6 52.0 52.2 52.0 51.9 52.0 51.6 52.7 52.4 53.2 52.9 51.8
影响因素研究抗碎性能
mm 29.3 26.5 27.6 27.2 25.8 25.1 26.6 26.4 25.9 26.5 26.8 25.7 26.2 26.9 24.5 24.3 26.3
mm 2.0 1.8 1.8 1.9 1.9 1.9 1.9 1.9 2.0 1.9 1.9 2.3 2.2 2.5 2.3 2.2 2.0
<15 mm 1.2 0.8 0.9 0.9 0.9 1.0 0.9 0.9 1.1 1.0 0.9 1.7 1.6 1.9 1.8 1.6 1.2
%
平均粒度/mm 49.0 49.7 49.5 49.4 49.5 49.9 49.5 49.5 49.6 49.4 49.3 49.0 48.7 47.9 49.1 49.3 49.3
国外文献[3]研究发现，焦炭块度主要取决于焦
炭抗碎性能和初始尺寸。焦炭抗碎性能分为体积破
