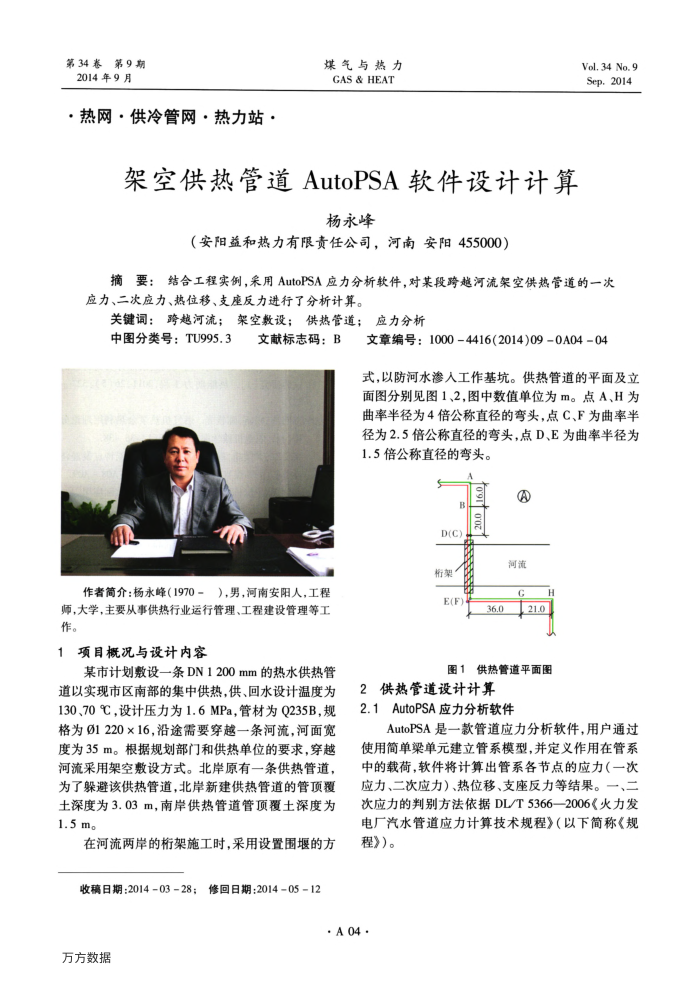

第34春第9期 2014年9月
热网·供冷管网·热力站：
煤气与热力 GAS&HEAT
架空供热管道AutoPSA软件设计计算
杨永峰
（安阳益和热力有限责任公司，河南安阳455000）
Vol. 34 No. 9 Sep.2014
摘要：结合工程实例，采用AutoPSA应力分析软件，对某段跨越河流架空供热管道的一次应力、二次应力、热位移、支座反力进行了分析计算。
关键词：跨越河流：架空数设：供热管道：应力分析
中图分类号：TU995.3
文献标志码：B
作者简介：杨永峰（1970－），男，河南安阳人，工程师，大学，主要从事供热行业运行管理、工程建设管理等工作。
项目概况与设计内容
某市计划敷设一条DN1200mm的热水供热管道以实现市区南部的集中供热，供、回水设计温度为 130、70℃.设计压力为1.6MPa，管材为Q235B，规格为01220×16，沿途需要穿越一条河流，河面宽度为35m。根据规划部门和供热单位的要求，穿越河流采用架空敷设方式。北岸原有一条供热管道，为了躲避该供热管道，北岸新建供热管道的管顶覆土深度为3.03m，南岸供热管道管顶覆土深度为 1.5m。
在河流两岸的桁架施工时，采用设置围堰的方收稿日期：201403-28；修回日期：20140512
文章编号：1000-4416(2014)09-0A0404
式，以防河水渗人工作基坑。供热管道的平面及立面图分别见图1、2.图中数值单位为m。点A、H为曲率半径为4倍公称直径的弯头，点C、F为曲率半径为2.5倍公称直径的弯头，点D、E为曲率半径为 1.5倍公称直径的弯头。
?
D(C)
行架 E(F
河流
36.0
21.0
图1供热管道平面图
2供热管道设计计算
2.1AutoPSA应力分析软件
AutoPSA是一款管道应力分析软件，用户通过使用简单梁单元建立管系模型，并定义作用在管系中的载荷，软件将计算出管系各节点的应力（一次应力、二次应力）、热位移、支座反力等结果。一、二次应力的判别方法依据DL/T5366—2006《火力发电厂汽水管道应力计算技术规程》（以下简称《规程》)。
· A04 ·
