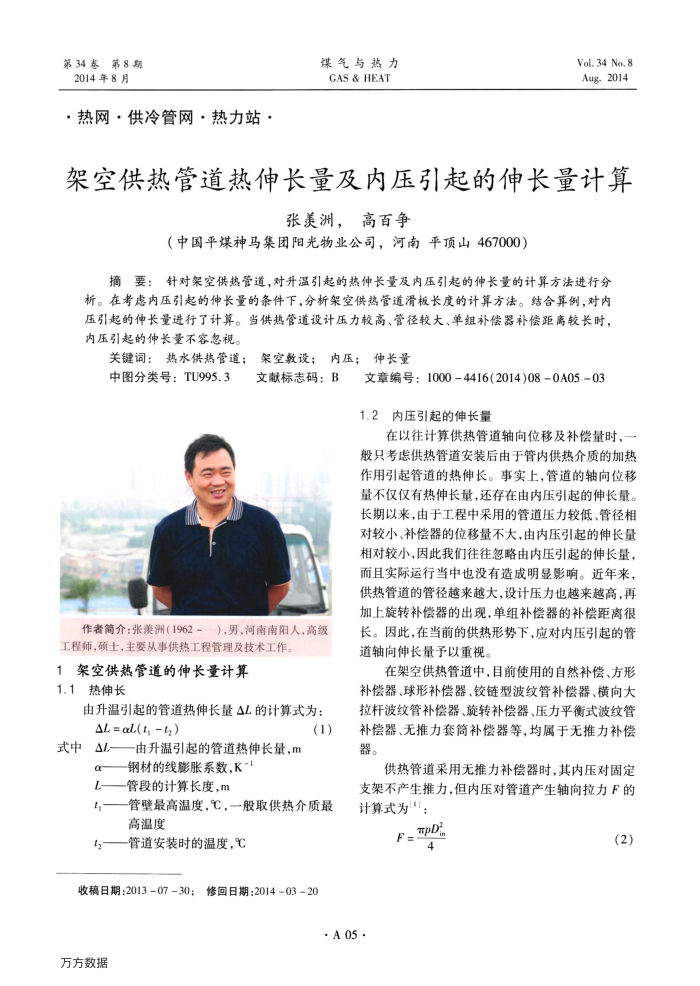

架空供热管道热伸长量及内压引起的伸长量计算
张美洲，高百争
（中国平煤神马集团阳光物业公司，河南平顶山467000）
摘要：针对架空供热管道，对升温引起的热伸长量及内压引起的伸长量的计算方法进行分析。在考虑内压引起的伸长量的条件下，分析架空供热管道滑板长度的计算方法。结合算例，对内压引起的伸长量进行了计算。当供热管道设计压力较高、管径较大、单组补偿器补偿距离较长时、内压引起的伸长量不容忽视。
关键词：热水供热管道：
内压；伸长量
架空敦设：
中图分类号：TU995.3
文献标志码：B
作者简介：张美洲（1962－），男.河南南阳人.高级工程师，硕士，主要从事供热工程管理及技术工作。
1架空供热管道的伸长量计算 1.1热伸长
由升温引起的管道热伸长量AL的计算式为：
=(, )
式中AL—由升温引起的管道热伸长量，m
钢材的线膨胀系数.K-1
L
t, t,
管段的计算长度，m
(1)
管壁最高温度，℃，一般取供热介质最高温度
管道安装时的温度，℃
收稿日期：20130730：修回日期：20140320
文章编号：1000-4416(2014)080A0503 1.2内压引起的伸长量
在以往计算供热管道轴向位移及补偿量时，一般只考虑供热管道安装后由于管内供热介质的加热作用引起管道的热伸长。事实上，管道的轴向位移量不仅仅有热伸长量，还存在由内压引起的伸长量。长期以来，由于工程中采用的管道压力较低、管径相对较小、补偿器的位移量不大，由内压引起的伸长量相对较小，因此我们往往忽略由内压引起的伸长量，而且实际运行当中也没有造成明显影响。近年来，供热管道的管径越来越大，设计压力也越来越高，再加上旋转补偿器的出现，单组补偿器的补偿距离很长。因此，在当前的供热形势下，应对内压引起的管道轴向伸长量予以重视。
在架空供热管道中，目前使用的自然补偿、方形补偿器、球形补偿器、铰链型波纹管补偿器、横向大拉杆波纹管补偿器、旋转补偿器、压力平衡式波纹管补偿器、无推力套简补偿器等，均属于无推力补偿器。
供热管道采用无推力补偿器时，其内压对固定支架不产生推力但内压对管道产生轴向拉力F的计算式为"：
F=pD 4
·A05.
万方数据
(2)
