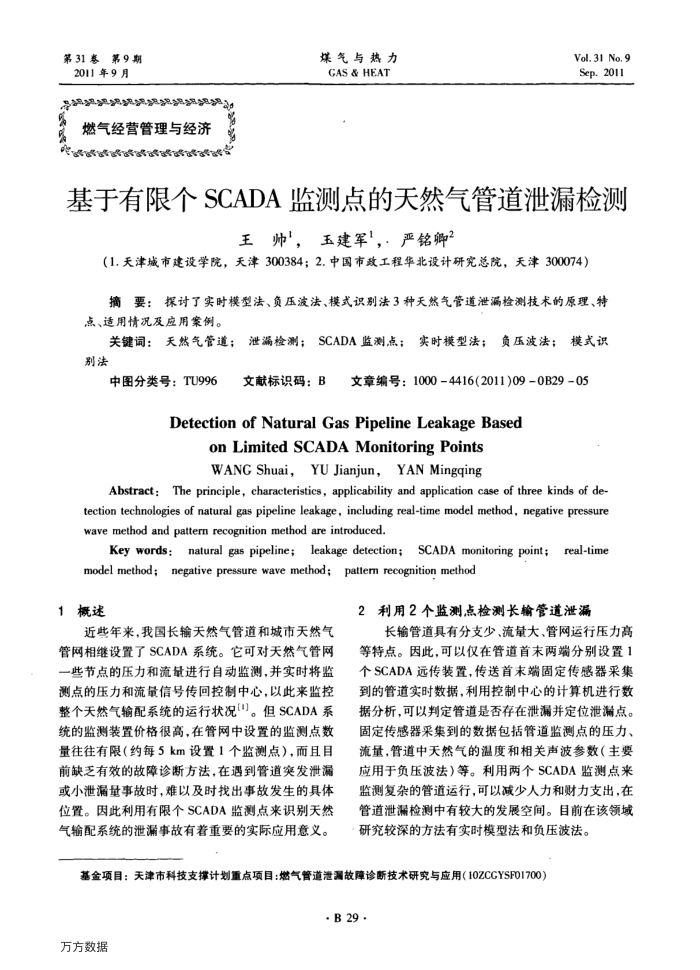

基于有限个SCADA监测点的天然气管道泄漏检测
王帅，玉建军，：严铭卿2
（1.天津城市建设学院，天津300384：2.中国市政工程华北设计研究总院，天津300074）
摘要：探讨了实时模型法、负压波法、模式识别法3种天然气管道泄漏检测技术的原理、特点、适用情况及应用案例。
关键词：天然气管道；泄漏检测；SCADA监测点：实时模型法：负压波法：模式识别法
中图分类号：TU996
文献标识码：B
文章编号：1000-4416(2011)090B29-05
DetectionofNaturalGasPipelineLeakageBased
onLimitedSCADAMonitoringPoints WANGShuai，YU Jianjun，YANMingqing
Abstract:The principle, characteristics, applicability and application case of three kinds of de-tection technologies of natural gas pipeline leakage, including real-time model method, negative pressure wave method and pattern recognition method are introduced.
Key words:natural gas pipeline;leakage detection;SCADA monitoring point;real-time model method;negative pressure wave method;pattem recognition method
1概述
近些年来，我国长输天然气管道和城市天然气管网相维设置了SCADA系统。它可对天然气管网一些节点的压力和流量进行自动监测.并实时将监测点的压力和流量信号传回控制中心，以此来监控整个天然气输配系统的运行状况)。但SCADA系统的监测装置价格很高，在管网中设置的监测点数量往往有限（约每5km设置1个监测点），而且目前缺乏有效的故障诊断方法，在遇到管道突发泄漏或小泄漏量事故时，难以及时找出事故发生的具体位置。因此利用有限个SCADA监测点来识别天然气输配系统的泄漏事故有着重要的实际应用意义。
2利用2个监测点检测长输管道泄漏
长输管道具有分支少、流量大、管网运行压力高等特点。因此，可以仅在管道首末两端分别设置1 个SCADA远传装置，传送首末端固定传感器采集到的管道实时数据，利用控制中心的计算机进行数据分析，可以判定管道是否存在泄漏并定位泄漏点。固定传感器采集到的数据包括管道监测点的压力、流量，管道中天然气的温度和相关声波参数（主要应用于负压波法）等。利用两个SCADA监测点来监测复杂的管道运行，可以减少人力和财力支出，在管道泄漏检测中有较大的发展空间。目前在该领域研究较深的方法有实时模型法和负压波法。
基金项目：天津市科技支撑计划重点项目：燃气管道泄漏故障诊断技术研究与应用（10ZCCYSF01700）
